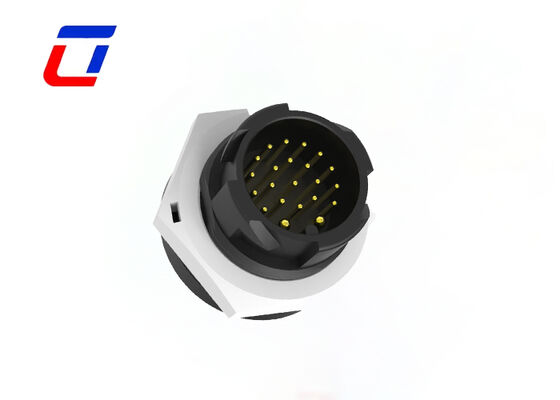

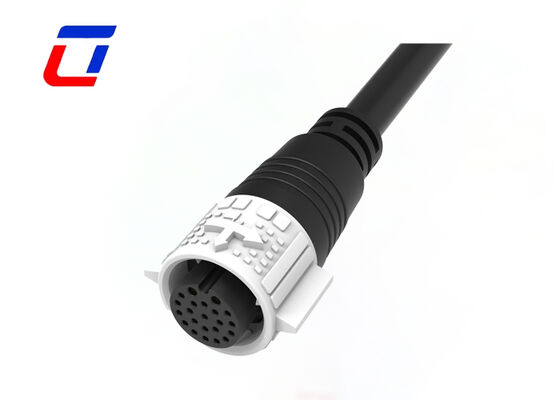

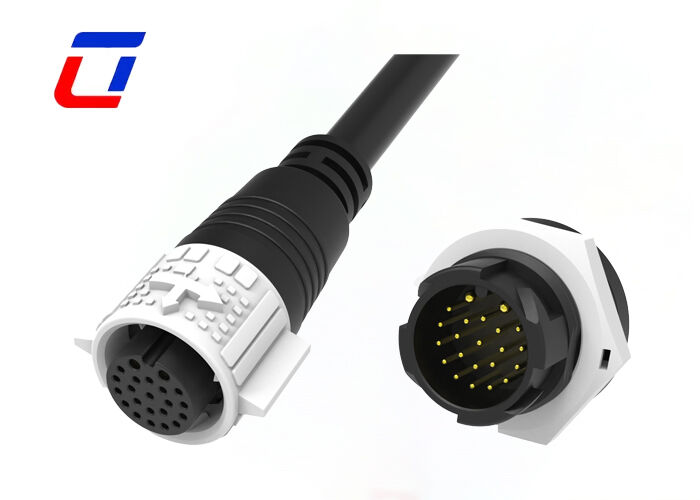

Conector de datos de 20 pines de bloqueo por empuje
Descripción rápida
Diseño de pin de energía y datos de doble propósito
Con una sección de alimentación de 2 pines especializada para una fuente de alimentación confiable de 300 V y una sección de datos de 20 pines para la transferencia de señales de alta velocidad y bajo ruido,Este diseño de pin separado del conector elimina la interferencia cruzada entre los circuitosEsto garantiza tanto un suministro constante de energía como una transmisión precisa de datos, críticos para el funcionamiento sin problemas de sistemas integrados complejos.
IP67 Performance a prueba de agua y polvo para uso versátil
Con juntas de sellado moldeadas con precisión y una carcasa M19 resistente, el conector cumple con el estándar de protección IP67, protegiendo eficazmente contra la lluvia, salpicaduras y acumulación de polvo.Se desempeña de forma fiable en una amplia gama de entornos difíciles, desde suelos húmedos de fábricas y estaciones de equipos al aire libre hasta entornos marinos corrosivos.
Acoplamiento por empuje de bloqueo rápido para una instalación segura y sin esfuerzo
El mecanismo intuitivo de bloqueo por empuje permite la conexión sin herramientas y con una sola mano: un simple empuje hasta que un sonido de "clic" asegura un bloqueo apretado y seguro entre los conectores masculinos y femeninos.Este diseño centrado en el usuario reduce el tiempo de instalación en un 40% en comparación con las alternativas roscadas y evita las desconexiones accidentales debido a las vibraciones, impacto, o tiros involuntarios del cable.
Durabilidad industrial y integridad de la señal
Los pines de alimentación están hechos de aleación de cobre plateada con conductividad superior, soportando eficientemente cargas de 300V. Los pines de datos, por su parte, usan aleación de cobre plateada para minimizar la resistencia de contacto,garantizar que las señales de alta velocidad se transmitan sin errores, incluso durante un uso prolongado en condiciones industriales adversas.
Industria de las aplicaciones
- Luces de crecimiento
- Aplicación de las comunicaciones
- máquinas de codificación de productos
- Código del producto del inventario
- sistemas de inyección de tinta
- Sistema solar
- Equipo de inyección de tinta industrial
- Equipo de energía eléctrica
- Equipo forense y patológico de laboratorio
- Equipo de comunicaciones
- Maquinaria pesada
| Parámetros eléctricos |
| Noel sombrero de los polacos |
Conector a prueba de agua de 2 pines |
| Calificación actual |
20A como máximo. |
| Nivel de tensión |
300VAC máximo |
| Váltidad de durabilidad |
El valor de las emisiones de CO2 de los motores de combustión interna será el mismo que el valor de las emisiones de CO2 de los motores de combustión interna. |
| Parámetros técnicos |
| Resistencia de contacto |
10 mΩ máximo |
| Estructura de aislamiento |
500 MΩ a 500 VDC |
| Temperatura de funcionamiento |
-40 °C ~ +105 °C |
| Clasificación IP |
IP67 (1m / 30min) cuando está acoplado |
| Material de moho |
El PA66 |
| Materiales de contacto y terminales |
El cobre recubierto |
| Material del sello |
De polietileno |
| Parámetros de funcionamiento |
| Nivel de tensión |
600VAC máximo |
| Calificación actual |
20A máximo |
| Tamaño de cable mínimo |
3.0 mm ~ 6.0 mm |
| Tamaño máximo del cable |
8.0 mm ~ 10.0 mm |
| Área de sección transversal máxima del cable |
0.5 mm2~ 2,5 mm2 |
Esquema de diseño
Preguntas frecuentes
1P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica, ubicada en el Parque Industrial Ulinkcon, distrito Bao'an, Shenzhen, China.
2P: ¿Cómo se compran sus productos?
R: Tienes que hacer lo siguiente:
* Confirme la calificación actual y el número de contactos
* Confirmar el estilo de montaje
* Confirmar el cable de cable de calibración
* Confirme la longitud del cable y el material.
3P: ¿Cómo puedo obtener muestras?
R: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede hacerme saber su número de mensajero y su dirección de detalle, entonces puedo enviarle una muestra a la vez.
4P: ¿Quién es responsable del despacho de aduanas? ¿Provee los documentos necesarios?
R: Proporcionaremos documentos completos de despacho de aduana (factura comercial, lista de embalaje, conocimiento de embarque, informes de certificación).Las tarifas y derechos de despacho de aduana son a cargo del comprador (condiciones EXW/FOB)Podemos ayudar con la preparación de documentos si es necesario.
