Conector de señal de energía circular de 15A

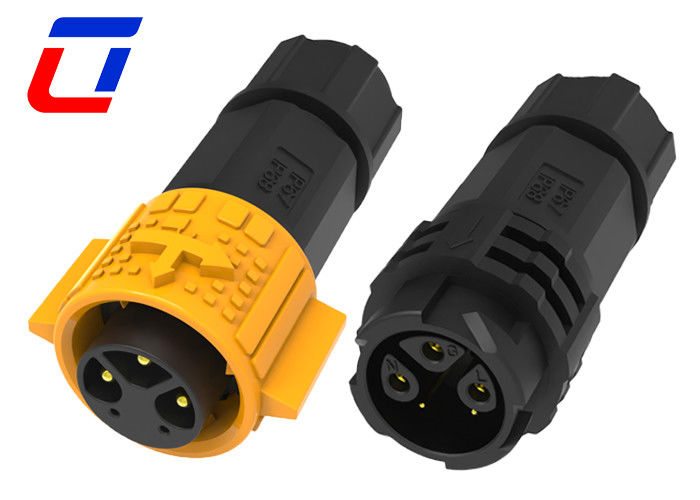

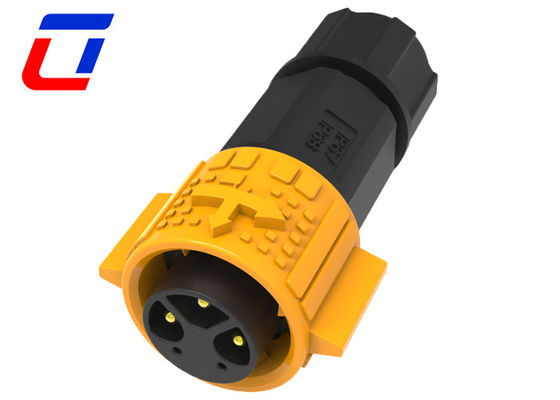

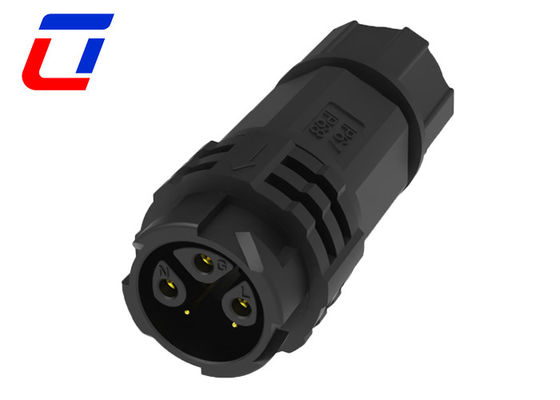

Conectores masculinos y femeninos impermeables de 3 + 2 pin, conector circular impermeable combinado de señal de alimentación

Detalles rápidos del conector impermeable 5Pin

Este conector modelo M19 es especializado para varias aplicaciones combinadas de señal de potencia, diseño de operación fácil en sistema de bloqueo de empuje, solo necesita un segundo para insertar, luego se bloqueará automáticamente.

Power & Singal juntos en un conjunto de diseño es cada vez más popular para muchos dispositivos, que resuelven el conector de energía y señal separados utilizando perfectamente,especialmente para aplicaciones de espacio limitado.

El ensamblaje de cables disponible para conectores multipin está soportado en Ulinkcon, solo por favor comparta la solicitud de cable en detalles, servicio personalizado disponible.

Principales características

• Sistema de bloqueo por empuje y liberación rápida
• Opciones de núcleo múltiple: 2Pin, 3Pin, 4Pin, 5Pin para energía
• 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin y 2+20Pin para la señal de potencia combinada
• 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin y 18Pin para la señal disponible
• Versión de montaje de campo:opciones de cable a cable y de cable a tablero
• Corriente nominal 20A para trabajo prolongado
• Servicio de montaje de cables soportado, bienvenido a la medida
• OEM / ODM bienvenido
• Nombre del artículo:Conector de cable impermeable M19
• Especificaciones:Acoplamiento recto macho-hembra, acoplamiento macho-hembra codo, cable-a-tabla montado delante, cable-a-tabla montado atrás, moldeo por inyección integrado
• Modo de acoplamiento:Autobloqueo
• Número de pines:2 a 22 pines
• Enchufe:Tipo de ensamblaje y tipo de inyección disponibles
• Enchufe:En el caso de las máquinas de la categoría M1, el valor de las máquinas de la categoría M2 es el valor de las máquinas de la categoría M3.
• Calidad impermeable:Se aplican las siguientes medidas:
• Tipo de conector:Válvula de bloqueo de montaje;soldadura de montaje;moldado por inyección con cable
• Medidor del alambre:1.0-6.0 mm2 (18AWG-10AWG) y el resto de los componentes
• Rango de cableado ensamblado: 6.0mm~16mm;Moldado 6.0mm~16.5 mm
• Durabilidad:3000 veces
• Temperatura aplicable:-40 ° C ~ 105

Industria de las aplicaciones

• Aplicación de las comunicaciones
• máquinas de codificación de productos
• Código del producto del inventario
• sistemas de inyección de tinta
• Sistema solar
• Equipo de inyección de tinta industrial
• Equipo de energía eléctrica
• Equipo forense y patológico de laboratorio
• Equipo de comunicaciones
• Maquinaria pesada

Dimensión de la producción

Más detalles técnicos

Preguntas frecuentes

P1: ¿Cuál es el voltaje nominal?

A1:Voltaje nominal también conocido como voltaje de funcionamiento, que depende principalmente del material de aislamiento del conector utilizado, el espaciamiento entre el tamaño del contacto.Algunos de los componentes o dispositivos en tensión inferior a su tensión nominal pueden no cumplir sus funciones..

P2: ¿Cuál es el valor de corriente?

A2: Corriente nominal, también conocida como corriente de funcionamiento. Con el voltaje nominal, como en el caso por debajo de la corriente nominal, el enchufe de aire en general puede funcionar correctamente.a través del diseño térmico del conector para cumplir con los requisitos de la corriente nominal, porque en contacto con un flujo de corriente fuera de fecha, debido a la resistencia del conductor y la resistencia de contacto, el contacto será calor.el tapón dañará el aislamiento y la formación de exposición al aire en la superficie del revestimiento para ablandarse, lo que resulta en un fracaso.

P3: ¿Cómo elegir el conector adecuado?

A3: ¿Qué es eso?Tienes que hacer lo siguiente:
* Confirme la calificación actual y el número de contactos
* Confirmar el estilo de ensamblaje necesita pre-cable o no. Si es necesario, luego confirmar el siguiente.
* Confirmación de la medición del cable
* Confirme la longitud del cable y el material.

P4: ¿Cuál es el MOQ?

R1: Nuestro MOQ es 1pcs.
P5: ¿Cuándo envías mi pedido?

A2:Normalmente 2-3 días después de recibir su pago, pero se puede negociar en función de la cantidad de pedido y el horario de producción.
P6: ¿Puedo tener una etiqueta personalizada?

R3: Sí, por supuesto, puede hacer su propia etiqueta privada y paquete, si necesita diseñar el embalaje, también tenemos un diseñador profesional para servirle.
