Name: Conector de cable a cable impermeable M19 3+3 Pin 15A Conector rápido
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: El M19
Availability: InStock

Inicio Productos Conector impermeable al aire libre

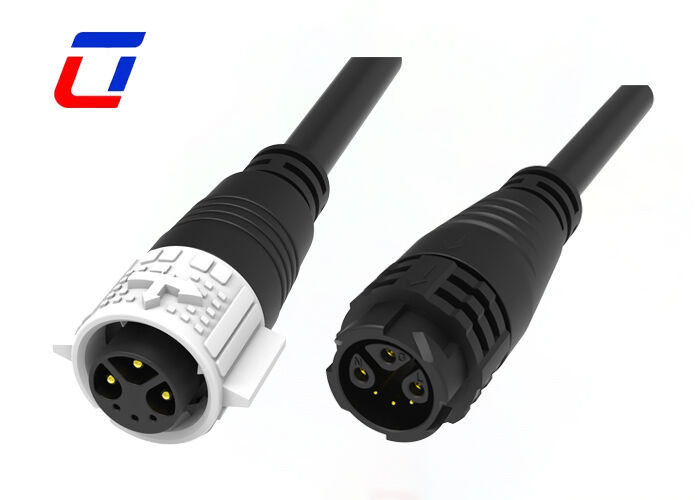

Conector de cable a cable impermeable M19 3+3 Pin 15A Conector rápido

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs
Número de modelo:	El M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, MoneyGram, L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:	3+3PIN	Clasificación impermeable:	IP67
actual:	15A	Rango de temperatura:	-40℃~+105℃
Nivel de protección:	IP67	Clasificación resistente al fuego:	UL94-V0
Resaltar:	Conector de alambre M19 a prueba de agua , Conector rápido de 3+3 pines , Conector de 15A a prueba de agua para exteriores

Cable impermeable para cablear el conector rápido del Pin 15A del conector M19 3+3

Características principales

Sistema de liberación rápida Push Lock
Opciones de núcleo múltiple: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin y 2+20Pin para señal de alimentación combinada
6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines para señal disponible
Versión de montaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20 A para un funcionamiento prolongado
Servicio de ensamblaje de cables compatible, bienvenido a personalizar
Bienvenido OEM/ODM

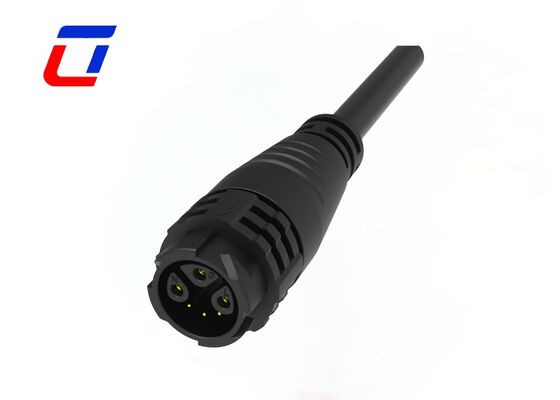

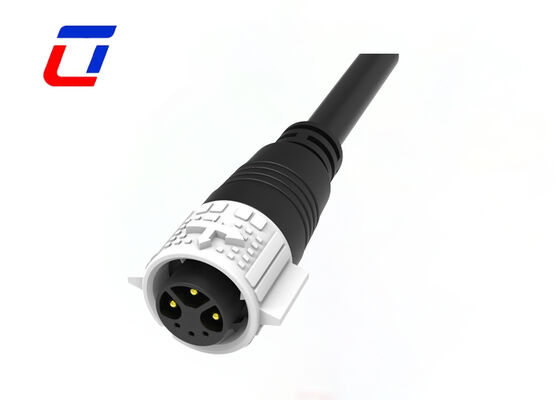

Detalles rápidos de 3+3PinConector macho hembra

Las clavijas de alimentación principales de 3 pines están hechas de una aleación de cobre chapada en oro de sección grande, especialmente diseñada para transportar una alta corriente de 15 A y reducir la pérdida de calor; los pines auxiliares de 3 pines son responsables de la transmisión de la señal y reducen la interferencia de energía a través de un diseño de blindaje independiente, adaptándose a las necesidades de conexión integrada "alimentación + señal" de sensores, controladores y otros equipos sin conectores adicionales.

Optimizar la capacidad de transporte de corriente para las necesidades de equipos de media potencia. La resistencia de contacto de las clavijas de alimentación es ≤3mΩ y el diseño trenzado de múltiples hilos mejora la resistencia a la fatiga, evitando la deformación de las clavijas causada por el uso prolongado de alta corriente. Los terminales de engarzado de soporte están recocidos a alta temperatura, que están firmemente conectados a los cables, lo que reduce el riesgo de calentamiento de las juntas.

Características del tipo de producto
Sistema de conector	Cable a cable
Sellable	Sí
El conector y el contacto terminan en	Alambres y cables
Tipo de conector circular	Enchufe, receptáculo
Tipo de concha	Carcasa de plástico
Tipo de producto	Juego de conectores
Funciones de configuración
Número de posiciones	3+3
Número de posiciones de señal	3
Contactos precargados	Sí
Características eléctricas
Voltaje de funcionamiento (VCA)	600 V máx.
Voltaje de funcionamiento (VCC)	600 V máx.
Características del cuerpo
Material de la carcasa	PA66
Tipo de material de aislamiento del conector circular	Termoplástico de bajo riesgo de incendio
Sellado herméticamente	Sí
Estilo de entrada	Lado
Tipo de protección ambiental	Sellado con elastómero, sellado herméticamente
Material de la junta tórica	Sellado con elastómero, sellado herméticamente
Protección ambiental	Sí
Características de contacto
Clasificación actual de contacto (máx.) (A).	15A máx.
Tipo de contacto de conector circular	Pin-Socket
Accesorio mecánico
Tipo de montaje del conector	Montaje de cable (colgado libre)
Tipo de alineación de acoplamiento	Enchavetado
Retención de apareamiento	Con
Dimensiones
Tamaño del cable (AWG)	20 AWG, 18 AWG, 16 AWG,14 AWG,
Condiciones de uso
Rango de temperatura de funcionamiento (°C)	-40 ~105°C
Nivel de sellado de agua IP	IP67
Nivel de sellado contra el polvo IP	6
Estándares de la industria
Clasificación de inflamabilidad UL	UL 94V-0

Industrias de aplicación

Aplicación de comunicaciones
máquinas de codificación de productos
codificación de productos de inventario
sistemas de inyección de tinta
Sistema solar
equipos de inyección de tinta industriales
Equipos de energía eléctrica.
Equipos de laboratorio forense y patología.
Equipos de comunicaciones
Maquinaria pesada

Dimensión de producción

Más detalles técnicos

Preguntas frecuentes

P1: ¿Qué es el voltaje nominal?

A1: Tensión nominal, también conocida como tensión de funcionamiento, que depende principalmente del material de aislamiento del conector utilizado y del espacio entre el tamaño del contacto. Es posible que algunos de los componentes o dispositivos con un voltaje inferior al nominal no cumplan con sus funciones.

P2:¿Quién es responsable del despacho de aduanas? ¿Proporciona los documentos necesarios?

A2:Proporcionaremos documentos completos de despacho de aduanas (factura comercial, lista de empaque, conocimiento de embarque, informes de certificación). Los gastos y derechos de despacho de aduana corren a cargo del comprador (términos EXW/FOB). Podemos ayudar con la preparación de documentos si es necesario.

P3: ¿Cómo elegir el conector adecuado?

A3:Debe hacer lo siguiente:
* Confirmar calificación actual y número de contactos
* Confirme que el estilo de ensamblaje necesita precableado o no. Si es necesario, confirme el siguiente.
* Confirmar calibre del cable
* Confirmar longitud y material del cable.
