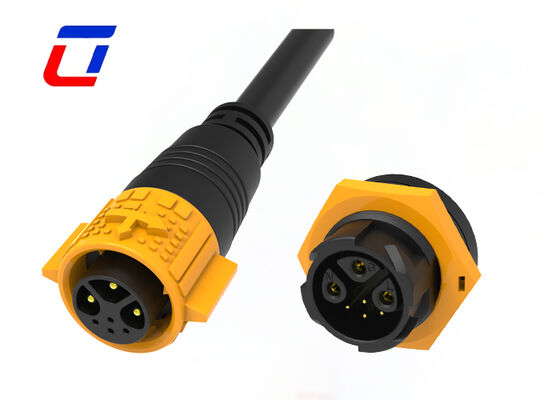

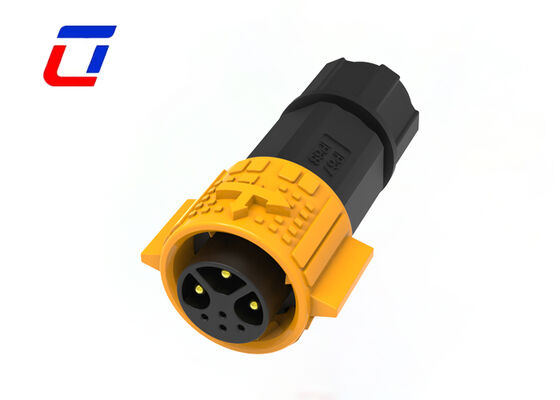

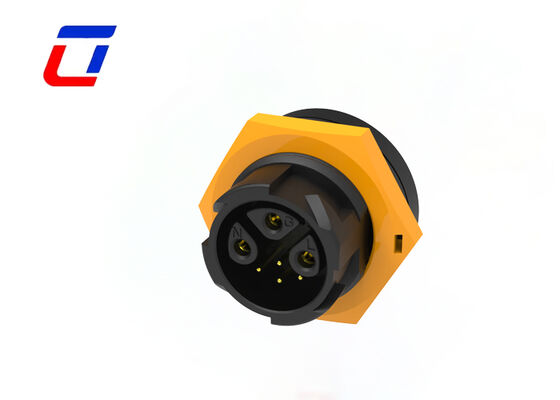

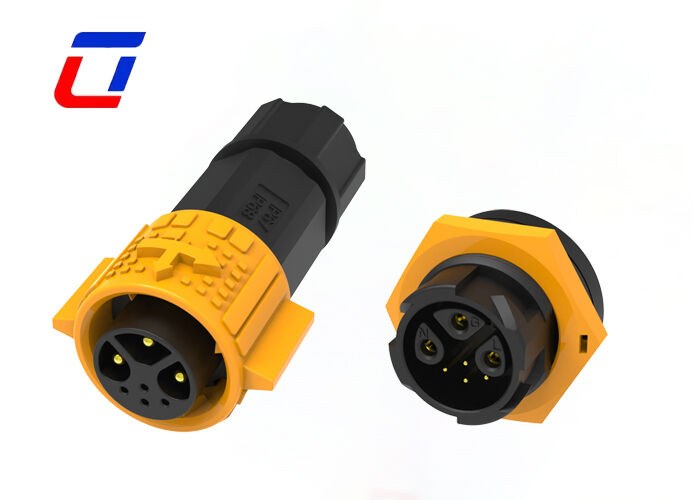

Name: Conector impermeable para exteriores M19 3+4 Pin IP67 Conector impermeable alambre a la tabla
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: El M19
Availability: InStock

Inicio Productos Conector impermeable del LED

Conector impermeable para exteriores M19 3+4 Pin IP67 Conector impermeable alambre a la tabla

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	El M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1. Bolsa de plástico;2. Cartón;3.Según las necesidades del cliente
Tiempo de entrega:	Entre 3 y 6 días hábiles
Condiciones de pago:	T/T, D/P, L/C, D/A, , Western Union, MoneyGram
Capacidad de la fuente:	100000 parejas Montly

Contacto

Descripción detallada del producto

Rated voltage:	300V	Current rating:	15+5A
Connector type:	Quick connector	Pin:	3+4Pin
Material:	Nylon	Color:	Red Blue White Black
Resaltar:	Conector de cable impermeable M19 , Conector de placa impermeable IP67 , conector LED resistente al agua para exteriores

Conector impermeable para exteriores M19 3+4 pines Conector impermeable IP67 Cable a placa

Descripción rápida

Los pines de alimentación de 3 pines están hechos de aleación de cobre con alta conductividad, y la capacidad de transporte de corriente de un solo pin puede alcanzar los 15A, satisfaciendo las necesidades de suministro de energía de equipos de potencia media; los pines de señal de 4 pines mejoran la capacidad anti-interferencia a través del diseño de señal diferencial, adaptándose a escenarios como la recopilación de datos de sensores y la retroalimentación del estado del equipo. El espaciado de los pines cumple con los estándares de la industria, lo que garantiza una coincidencia precisa con las almohadillas de la placa PCB y reduce los errores de soldadura.

El conector adopta una estructura impermeable doble de "anillo de sellado de la carcasa + manguito de sellado del pin", y bloquea eficazmente la intrusión de polvo. La carcasa está hecha de material PA66 reforzado resistente a los rayos UV, que aún puede mantener la estabilidad estructural a la baja temperatura de -40 ℃ y alta temperatura de 105 ℃, adaptándose a condiciones de trabajo extremas al aire libre como lluvia intensa, tormentas de arena y altas temperaturas.

Los pines adoptan un proceso de formación de estampado integrado, combinado con chapado en oro (espesor del chapado ≥1.5μm), lo que reduce eficazmente la resistencia de contacto a ≤5mΩ y reduce el riesgo de pérdida de energía y generación de calor. El conector tiene una vida útil de más de 10,000 veces, y los pines del extremo de la placa tienen una excelente resistencia a la flexión, que puede soportar ligeras vibraciones e impactos durante el transporte e instalación del equipo, lo que garantiza la estabilidad de uso a largo plazo.

Características principales

Sistema de liberación rápida con bloqueo a presión
Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines para señal de alimentación combinada
6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines disponibles para señal
Versión de montaje en campo: opciones de cable a cable y cable a placa
Corriente nominal de 20A para trabajo prolongado
Servicio de ensamblaje de cables compatible, bienvenido a personalizar
OEM/ODM bienvenido

Parámetros eléctricos
Número de polos	3+4 pines
Clasificación de corriente	15A máx.
Clasificación de voltaje	300 VCA máx.
Voltaje de durabilidad	1500 VCA @ 60 s.

Parámetros técnicos
Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500 VCC
Temperatura de funcionamiento	-40°C ~ +105°C
Clase IP	IP67 (1m / 30min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro
Material del sello	Silicona

Industrias de aplicación

Luces de crecimiento
Aplicación de comunicaciones
máquinas de codificación de productos
codificación de productos de inventario
sistemas de inyección de tinta
Sistema solar
equipos industriales de inyección de tinta
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicaciones
Maquinaria pesada

Parámetros de funcionamiento
Clasificación de voltaje	600 VCA máx.
Clasificación de corriente	15A máx.
Tamaño mínimo del cable OD	3.0mm ~ 6.0mm
Tamaño máximo del cable OD	8.0mm ~ 10.0mm
Sección transversal máxima del cable	0.5mm² ~ 2.5mm²

Boceto de diseño

Conector impermeable para exteriores M19 3+4 Pin IP67 Conector impermeable alambre a la tabla 0

Conector impermeable para exteriores M19 3+4 Pin IP67 Conector impermeable alambre a la tabla 2

Preguntas frecuentes

1. P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica. Ubicada en el Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China

2. ¿Cómo hago un pedido? ¿Cuál es el proceso?
A: El proceso de pedido es simple: 1) Confirmar los detalles del producto y obtener una factura proforma (PI); 2) Realizar el pago inicial según lo acordado; 3) Comenzamos la producción y le actualizamos el progreso; 4) Pagar el saldo antes del envío; 5) Organizar la entrega y proporcionar información de seguimiento.

3. P: ¿Cómo puedo obtener muestras?

R: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede informarme su número de mensajería y su dirección detallada, entonces puedo enviarle la muestra de inmediato.

4. P: ¿Cuántos materiales puede proporcionar?
R: Hay diferentes materiales para el conector y el cable, generalmente usamos material de PVC/Nylon para producir el conector, el material de PVC/Caucho/Silicona se usa en el cable. Por supuesto, también podemos elegir el material según sus requisitos.
