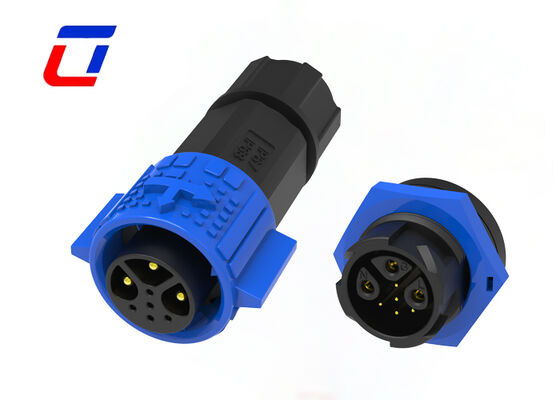

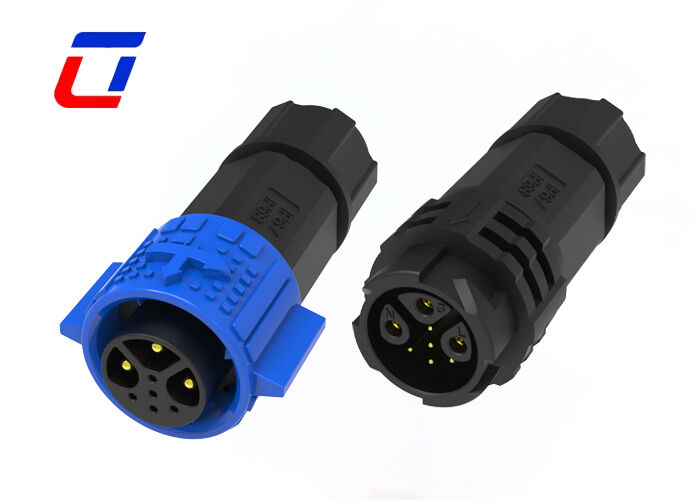

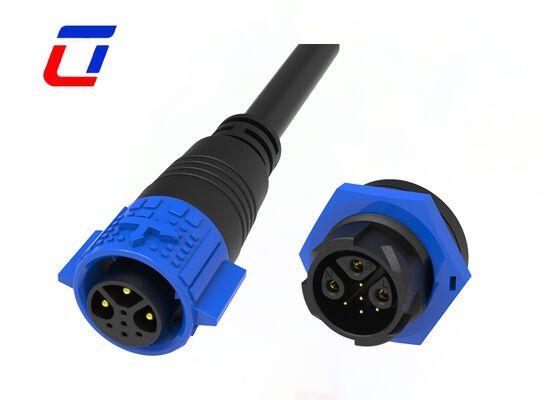

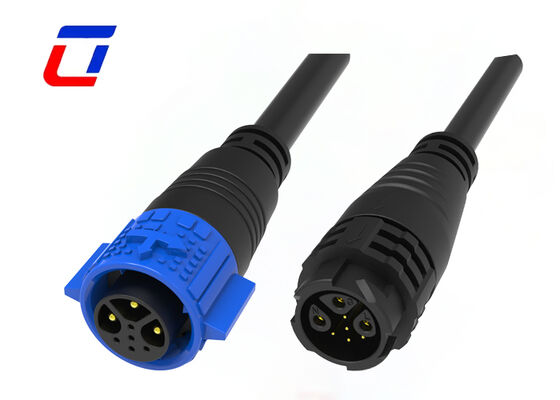

Name: Conector de cable de datos impermeable 15A 3 + 5 pines M19 IP67, conectores circulares
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: El M19
Availability: InStock

Inicio Productos Pin Connectors Waterproof multi

Conector de cable de datos impermeable 15A 3 + 5 pines M19 IP67, conectores circulares

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	El M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1. Bolsa de plástico;2. Cartón;3.Según las necesidades del cliente
Tiempo de entrega:	Entre 3 y 6 días hábiles
Condiciones de pago:	T/T, D/P, L/C, D/A, , Western Union, MoneyGram
Capacidad de la fuente:	100000 parejas Montly

Contacto

Descripción detallada del producto

Current rating:	15A	Rated voltage:	300V
Pin:	3+5Pin	Connector type:	Quick connector
Material:	Nylon	Gender:	Male to Female
Resaltar:	15A Conector circular a prueba de agua , Conector de cable de datos M19 IP67 , Conector impermeable de 3+5 pines

15A Conector de cable de datos impermeable 3 +5 pin M19 IP67 Conectores circulares

Descripción rápida

El conector de cable circular de datos M19 3+5 Pin 15A IP67 a prueba de agua es un producto de grado industrial diseñado para la transmisión síncrona de datos y energía.Adopción de una estructura zonificada de potencia principal de 3 pines + señal de datos de 5 pines, cuenta con una capacidad de carga de alta corriente de 15A y una protección IP67 en todas las direcciones.Solucionar perfectamente la demanda de conexión estable de cables de datos en escenarios al aire libre e industriales, y equilibrar la fiabilidad de la fuente de alimentación y la precisión de la transmisión de la señal.

El canal de alimentación de 3 pines está hecho de aleación de cobre de alta especificación, con una corriente nominal de un solo pin de 15A, lo que reduce la generación de calor al aumentar el área de contacto;el canal de datos de 5 pines admite la transmisión paralela de múltiples grupos de señales, adoptando un diseño de señal diferencial y una capa de blindaje independiente para resistir eficazmente las interferencias electromagnéticas,adaptación a escenarios intensivos en datos, como los buses industriales y los sensores, con posicionamiento preciso de los pines para garantizar la ausencia de desalineación.

El diseño circular estandarizado del M19 se adapta a la mayoría de las interfaces de equipos industriales, adoptando un mecanismo de doble bloqueo "hielo + hebilla",y la hebilla se reinicia automáticamente después de girar y apretar para evitar el aflojamientoEl extremo del alambre soporta dos procesos: crimping/soldado, que es compatible con alambres 14-18AWG; equipado con ranuras de guía anti-error de inserción, incluso los principiantes pueden completar rápidamente la conexión,mejora considerablemente la eficiencia de la construcción en el sitio.

Parámetros eléctricos
Noel sombrero de los polacos	3+5Pin
Calificación actual	15A como mucho.
Nivel de tensión	300VAC máximo
Váltidad de durabilidad	El valor de las emisiones de CO2 de los motores de combustión interna será el mismo que el valor de las emisiones de CO2 de los motores de combustión interna.

Principales características

Sistema de bloqueo por empuje y liberación rápida
Opciones de núcleo múltiple: 2Pin, 3Pin, 4Pin, 5Pin para energía
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin y 2+20Pin para la señal de potencia combinada
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin y 18Pin para la señal disponible
Versión de montaje de campo:opciones de cable a cable y de cable a tablero
Corriente nominal 20A para trabajo prolongado
Servicio de montaje de cables soportado, bienvenido a la medida
OEM / ODM bienvenido

Parámetros técnicos
Resistencia de contacto	10 mΩ máximo
Estructura de aislamiento	500 MΩ a 500 VDC
Temperatura de funcionamiento	-40 °C ~ +105 °C
Clasificación IP	IP67 (1m / 30min) cuando está acoplado
Material de moho	El PA66
Materiales de contacto y terminales	El cobre recubierto
Material del sello	De polietileno

Parámetros de funcionamiento
Nivel de tensión	300VAC máximo
Calificación actual	5A máximo
Tamaño de cable mínimo	3.0 mm ~ 6.0 mm
Tamaño máximo del cable	8.0 mm ~ 10.0 mm
Área de sección transversal máxima del cable	0.5 mm²~ 2,5 mm²

Industria de las aplicaciones

Luces de crecimiento
Aplicación de las comunicaciones
máquinas de codificación de productos
Código del producto del inventario
sistemas de inyección de tinta
Sistema solar
Equipo de inyección de tinta industrial
Equipo de energía eléctrica
Equipo forense y patológico de laboratorio
Equipo de comunicaciones
Maquinaria pesada

Esquema de diseño

Preguntas frecuentes

1P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica, ubicada en el Parque Industrial Ulinkcon, distrito Bao'an, Shenzhen, China.

2P: ¿Cómo se compran sus productos?
R: Tienes que hacer lo siguiente:
* Confirme la calificación actual y el número de contactos
* Confirmar el estilo de montaje
* Confirmar el cable de cable de calibración
* Confirme la longitud del cable y el material.

3P: ¿Cómo puedo obtener muestras?

R: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede hacerme saber su número de mensajero y su dirección de detalle, entonces puedo enviarle una muestra a la vez.
