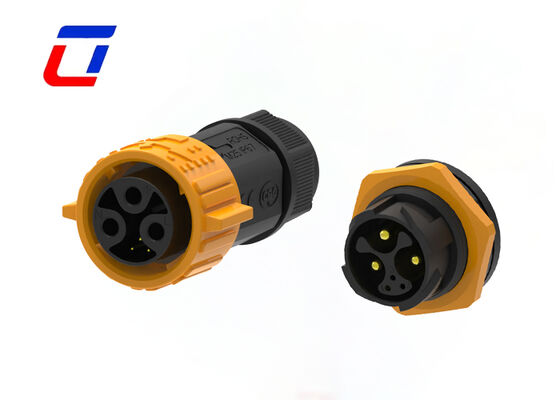

Conector impermeable M25 3+3 Pin IP67 15A Conector de cerradura rápida masculino femenino
Principales características
- Sistema de bloqueo por empuje y liberación rápida
- Opciones de núcleos múltiples: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin y 2+20Pin
- Versión de montaje de campo:opciones de cable a cable y de cable a tablero
- Corriente nominal 20A para trabajo prolongado
- Servicio de montaje de cables soportado, bienvenido a la medida
- OEM / ODM bienvenido
Detalles rápidos de 6PinConector Hombre mujer
Waterproof Connector M25 3+3 Pin IP67 15A Male Female Quick Lock Plug Socket is a specialized connecting device developed for the simultaneous transmission of "power + signal" in medium and low-power equipment.
Con "3+3 pin de partición funcional + M25 interfaz estándar + protección IP67" como sus principales ventajas, es adecuado con precisión para módulos de control de hogar inteligente, equipos de monitoreo médico,equipos pequeños nuevos de almacenamiento de energía y sistemas de vigilancia de seguridad al aire libre, que tienen altos requisitos para la estabilidad de la señal y la seguridad de la alimentación.
Adoptando el diseño de la estructura circular M25, adopta de manera innovadora un diseño separado de circuito de energía de 3 pines + circuito de señal de 3 pines, con un voltaje nominal de 250V y una corriente nominal de 15A.Los conectores masculinos y femeninos se dan cuenta de un segundo acoplamiento a través de la estructura de bloqueo rápido, resolviendo los problemas de "interferencia de conexión mixta de potencia y señal" y "operación de bloqueo engorroso" de los conectores tradicionales,especialmente adecuado para equipos con espacio limitado y requisitos de transmisión precisos.
| Características del tipo de producto |
| Sistema de conectores |
Cable a cable |
| Se puede sellar |
- ¿ Qué? |
| El conector y el contacto terminan en |
Cables y cables |
| Tipo de conector circular |
Enchufe, receptáculo |
| Tipo de concha |
Conchas de plástico |
| Tipo de producto |
Conjunto de conectores |
| Características de la configuración |
| Número de posiciones |
3 + 3 |
| Número de posiciones de la señal |
3 |
| Los contactos precargados |
- ¿ Qué? |
| Características eléctricas |
| Voltado de trabajo (VAC) |
600V al máximo. |
| Voltado de funcionamiento (VDC) |
600V al máximo. |
| Características del cuerpo |
| Material de las cáscaras |
El PA66 |
| Tipo de material aislante del conector circular |
Los materiales termoplásticos con bajo riesgo de incendio |
| Sellado herméticamente |
- ¿ Qué? |
| Estilo de entrada |
El lado |
| Tipo de protección del medio ambiente |
Elastómeros sellados, herméticamente sellados |
| Material del anillo O |
Elastómeros sellados, herméticamente sellados |
| Protección del medio ambiente |
- ¿ Qué? |
| Características de contacto |
| Cantidad de corriente de contacto (máximo) (A). |
15A como mucho. |
| Tipo de contacto del conector circular |
Conector de pines |
| Mecánica de fijación |
| Tipo de montaje del conector |
Montura del cable (pendente libre) |
| Tipo de alineación de apareamiento |
Con llave |
| Conservación del apareamiento |
Con el |
| Las dimensiones |
| Tamaño del cable (AWG) |
20AWG, 18AWG y 16AWG.14AWG, |
| Condiciones de uso |
| Rango de temperatura de funcionamiento (°C) |
-40 ~ 105 °C |
| Nivel de sellado por agua IP |
Protección IP67 |
| Nivel de sellado del polvo IP |
6 |
| Normas de la industria |
| Calificación de inflamabilidad UL |
Se aplican las siguientes condiciones: |
Industria de las aplicaciones
- Aplicación de las comunicaciones
- máquinas de codificación de productos
- Código del producto del inventario
- sistemas de inyección de tinta
- Sistema solar
- Equipo de inyección de tinta industrial
- Equipo de energía eléctrica
- Equipo forense y patológico de laboratorio
- Equipo de comunicaciones
- Maquinaria pesada
Dimensión de la producción
Más detalles técnicos
Preguntas frecuentes
P1: ¿Cuál es el voltaje nominal?
A1:Voltaje nominal, también conocido como voltaje de funcionamiento, que depende principalmente del material de aislamiento del conector utilizado, el espaciamiento entre el tamaño del contacto.Algunos de los componentes o dispositivos en tensión inferior a su tensión nominal pueden no cumplir sus funciones..
P2: ¿Cuál es el valor de corriente?
A2: Corriente nominal, también conocida como corriente de funcionamiento. Con el voltaje nominal, como en el caso por debajo de la corriente nominal, el enchufe de aire en general puede funcionar correctamente.a través del diseño térmico del conector para cumplir con los requisitos de la corriente nominal, porque en contacto con un flujo de corriente fuera de fecha, debido a la resistencia del conductor y la resistencia de contacto, el contacto será calor.el tapón dañará el aislamiento y la formación de exposición al aire en la superficie del revestimiento para ablandarse, lo que resulta en un fracaso.
Pregunta 3:¿Cómo rastrear mi cargamento?
A3: ¿Qué es eso? Una vez que los productos se envíen, le enviaremos el número de seguimiento y el enlace a la plataforma logística.
