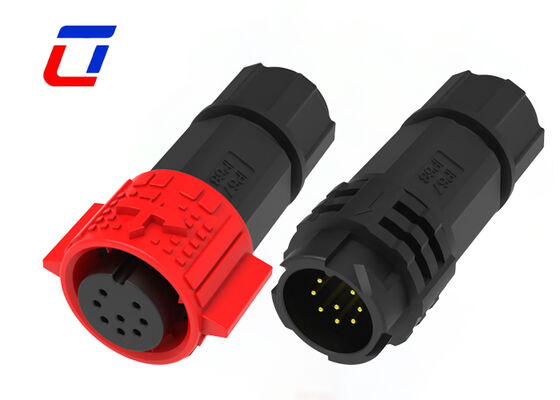

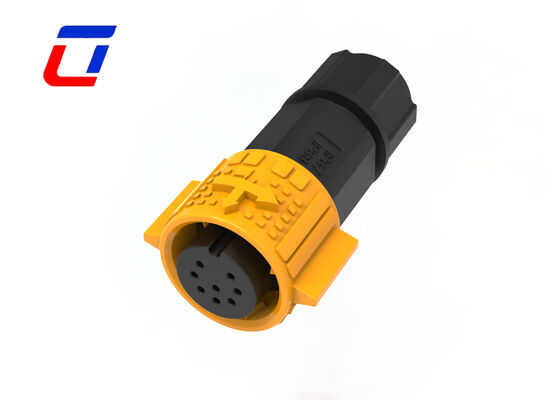

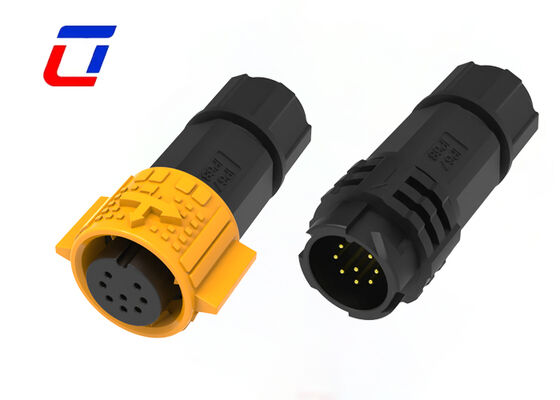

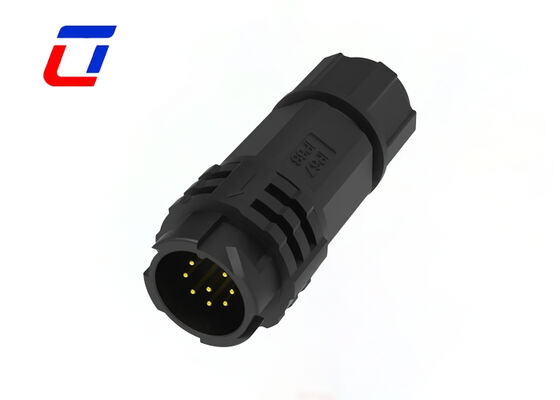

Conector circular de 8 pines M19 Conectores impermeables de alambre masculino femenino
Descripción rápida
Diseñado específicamente para escenarios de transmisión de datos al aire libre, este conector de datos M19 de 8 pines cuenta con compatibilidad de voltaje de 300V, protección IP67 y una estructura de liberación rápida como sus principales aspectos destacados.El diseño ampliado de 8 pines admite transmisión de datos sincronizada multicanal, y la conexión de cable macho-hembra se combina con un diseño de liberación rápida de un solo clic para una instalación y mantenimiento eficientes.La carcasa de plástico de alta resistencia puede resistir mejor la erosión de entornos exteriores complejos.
El rendimiento se adapta a las necesidades de datos de alto voltaje al aire libre: los pines de cobre recubiertos de oro optimizan el rendimiento del contacto y reducen la pérdida de señal; el voltaje nominal de 300V rompe el límite de baja tensión convencional,adaptarse a escenarios más industriales al aire libre; IP67 a prueba de polvo e impermeable puede resistir la lluvia, los aerosoles y la intrusión de arena;La estructura antiinterferencia electromagnética aisla eficazmente la radiación electromagnética exterior para garantizar una transmisión de datos estable.
La estructura de liberación rápida equilibra la comodidad y la fiabilidad: el tamaño de la M19 se combina con un diseño de liberación rápida instantánea, que permite enchufar y desconectar en 1 segundo sin herramientas,y la alineación a prueba de fallos evita la inserción incorrecta; la carcasa de plástico es resistente a temperaturas de -40°C a 105°C, con resistencia al impacto y propiedades antienvejecimiento; la cola es compatible con cables de 0,5-1,5 mm2,integrar el sellado y el bloqueo para adaptarse a los escenarios de tirón de cables al aire libre.
Ampliamente utilizado en el control industrial al aire libre, sistemas de señales de iluminación de alto voltaje, instrumentos de ensayo al aire libre, equipos municipales inteligentes y otros escenarios.La combinación de adaptabilidad a la tensión de 300 V y diseño de liberación rápida hace que la conexión de datos al aire libre sea segura y eficiente, y todavía puede transmitir de manera estable en mal tiempo.
Principales características
- Sistema de bloqueo por empuje y liberación rápida
- Opciones de núcleo múltiple: 2Pin, 3Pin, 4Pin, 5Pin para energía
- 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin y 2+20Pin para la señal de potencia combinada
- 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin y 18Pin para la señal disponible
- Versión de montaje de campo:opciones de cable a cable y de cable a tablero
- Corriente nominal 10A para trabajo prolongado
- Servicio de montaje de cables soportado, bienvenido a la medida
- OEM / ODM bienvenido
Industria de las aplicaciones
- Luces de crecimiento
- Aplicación de las comunicaciones
- máquinas de codificación de productos
- Código del producto del inventario
- sistemas de inyección de tinta
- Sistema solar
- Equipo de inyección de tinta industrial
- Equipo de energía eléctrica
- Equipo forense y patológico de laboratorio
- Equipo de comunicaciones
- Maquinaria pesada
| Parámetros eléctricos |
| Noel sombrero de los polacos |
8 pines |
| Calificación actual |
10A al máximo. |
| Nivel de tensión |
300VAC máximo |
| Váltidad de durabilidad |
Se aplicarán las siguientes medidas: |
| Parámetros técnicos |
| Resistencia de contacto |
10 mΩ máximo |
| Estructura de aislamiento |
500 MΩ a 500 VDC |
| Temperatura de funcionamiento |
-40 °C ~ +105 °C |
| Clasificación IP |
IP67 (1m / 30min) cuando está acoplado |
| Material de moho |
El PA66 |
| Materiales de contacto y terminales |
El cobre recubierto |
| Material del sello |
De polietileno |
| Parámetros de funcionamiento |
| Nivel de tensión |
300VAC máximo |
| Calificación actual |
5A máximo |
| Tamaño de cable mínimo |
3.0 mm ~ 6.0 mm |
| Tamaño máximo del cable |
8.0 mm ~ 10.0 mm |
| Área de sección transversal máxima del cable |
0.5 mm2~ 1,5 mm2 |
Esquema de diseño
