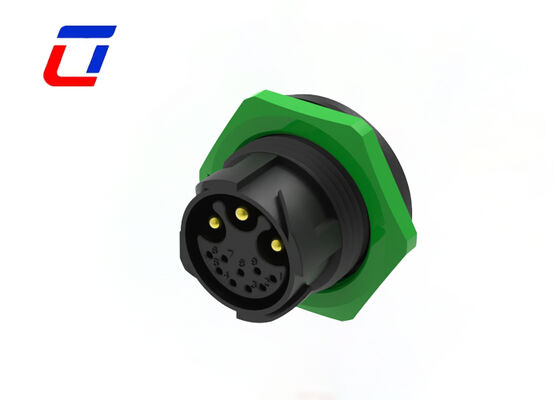

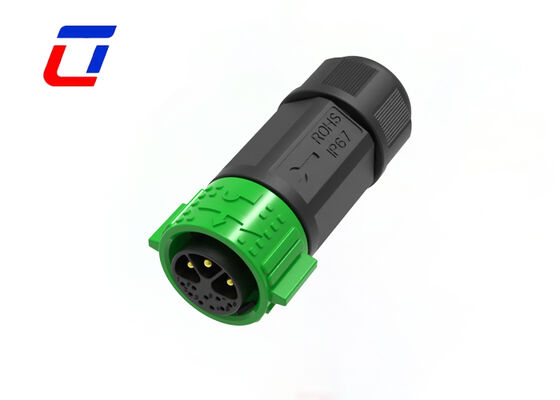

Name: PA66 M25 3+9 Conector de terminal de tornillo de pernos Conectores industriales de energía y señal
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Inicio Productos Conector impermeable al aire libre

PA66 M25 3+9 Conector de terminal de tornillo de pernos Conectores industriales de energía y señal

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs
Número de modelo:	M25

Pago y Envío Términos:

Cantidad de orden mínima:	negociación
Precio:	Negociable
Detalles de empaquetado:	Caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, MoneyGram, L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Actual:	15A	Número de pines:	3+9 PIN
Clasificación impermeable:	IP67	Rango de temperatura:	-40℃~+105℃
Material:	Nylon	Clasificación resistente al fuego:	UL94-V0
Resaltar:	Conector de terminales de tornillo PA66 M25 , Conector impermeable de 3+9 pines , Conector de señal de potencia industrial

Tipos de conectores multipin de 3+9 pines M25 300V conector impermeable para exteriores

Características principales

Sistema de liberación rápida con bloqueo a presión
Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines, 3+2 pines, 3+3 pines, 3+9 pines, 3+13 pines y 2+20 pines
Versión de montaje en campo: opciones de cable a cable y cable a placa
Corriente nominal de 20A para trabajo prolongado
Servicio de ensamblaje de cables compatible, bienvenido a personalizar
OEM/ODM bienvenido

Industrias de aplicación

Aplicación de comunicaciones
Máquinas de codificación de productos
Codificación de productos de inventario
Sistemas de inyección de tinta
Sistema solar
Equipos de inyección de tinta industrial
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicación
Maquinaria pesada

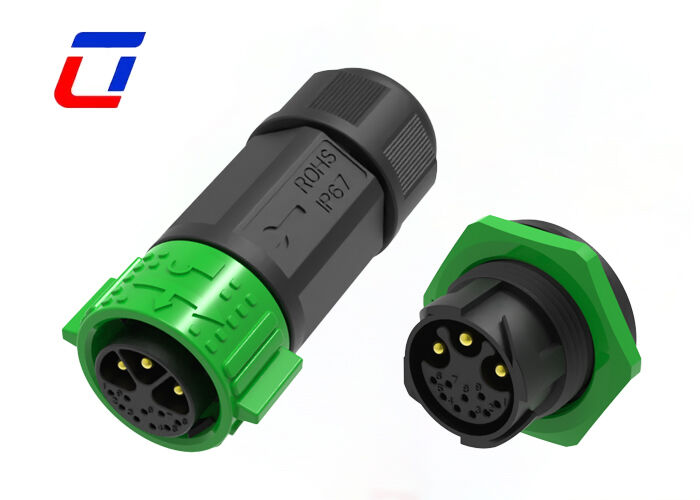

Detalles de 3+9 pinesConector macho hembra

Especificaciones del núcleo de transmisión de doble canal de 3+9 pines: Adopta un diseño separado de 3+9 pines (alimentación de 3 pines + señal de 9 pines). El canal de señal de 9 pines puede satisfacer las necesidades de transmisión simultánea de múltiples grupos de señales, y el canal de alimentación de 3 pines es adecuado para el escenario de suministro de energía de equipos industriales, evitando la interferencia mutua entre la alimentación y múltiples grupos de señales; la especificación de la interfaz es estándar M25, el enchufe y el zócalo se combinan con precisión con un pequeño error de posicionamiento del pin, adaptándose a las necesidades de conexión compuesta de múltiples señales y suministro de energía único en el campo industrial.

Ventajas de los materiales de grado industrial de la carcasa PA66: La carcasa está formada integralmente de plástico de ingeniería PA66, que tiene una excelente resistencia a altas y bajas temperaturas, resistencia al impacto, resistencia a la corrosión y rendimiento ignífugo, y puede adaptarse a entornos de trabajo hostiles como altas temperaturas, contaminación por aceite pesado y fuertes vibraciones en talleres industriales; el material en sí tiene un excelente rendimiento de aislamiento, que puede aislar eficazmente la interferencia electromagnética en el entorno industrial y proporcionar una protección estable para la alimentación y la transmisión de señales.

Diseño de conexión firme de terminal de tornillo: Utiliza un método de conexión de terminal de tornillo. Después de conectar el cable, se comprime y se fija con tornillos, con una resistencia de contacto extremadamente pequeña y una alta firmeza de conexión, que puede resistir la vibración y el impacto durante el funcionamiento a largo plazo de los equipos industriales y evitar que el cable se caiga o tenga un contacto deficiente; la operación de cableado es conveniente sin herramientas especiales, adaptándose al cableado rápido en el sitio y a las necesidades de mantenimiento posterior.

Rendimiento de seguridad y transmisión de alta estabilidad: El conductor está hecho de material de aleación de cobre de alta conductividad, y la superficie está tratada con antioxidación, lo que no solo garantiza una baja pérdida de transmisión de energía de grado industrial, sino que también garantiza una transmisión clara y sin retrasos de múltiples grupos de señales; el terminal está equipado con un diseño de protección sellada, que puede prevenir eficazmente la entrada de polvo y contaminación por aceite, eliminar posibles riesgos de seguridad como cortocircuitos y distorsión de la señal, y cumplir con los estándares de operación segura de los equipos industriales.

Escenarios de adaptación diversificados en el campo industrial: Diseñado a medida para escenarios industriales, ampliamente utilizado en el suministro de energía y la transmisión simultánea de múltiples grupos de señales en escenarios como armarios de control industrial, equipos de líneas de producción automatizadas, unidades de control de maquinaria pesada, instrumentos y medidores industriales y sistemas de distribución de energía de fábrica; puede adaptarse a las necesidades de conexión de equipos industriales de media y baja tensión, proporcionando una garantía de conexión fiable para el funcionamiento automatizado e inteligente de la producción industrial.

Características del tipo de producto
Sistema de conector	Cable a placa
Sellable	Sí
El conector y el contacto terminan en	Cable y alambre
Tipo de conector circular	Enchufe, receptáculo
Tipo de carcasa	Carcasa de plástico
Tipo de producto	Kit de conector
Características de configuración
Número de posiciones	3+9
Número de posiciones de señal	9
Contactos precargados	Sí
Características eléctricas
Tensión de funcionamiento (VAC)	300V máx.
Tensión de funcionamiento (VDC)	300V máx.
Características del cuerpo
Material de la carcasa	PA66
Tipo de material aislante del conector circular	Termoplástico de bajo riesgo de incendio
Sellado herméticamente	Sí
Estilo de entrada	Lateral
Tipo de protección ambiental	Sellado con elastómero, sellado herméticamente
Material de la junta tórica	Sellado con elastómero, sellado herméticamente
Protección ambiental	Sí
Características de contacto
Clasificación de corriente de contacto (máx.) (A) .	15A máx.
Tipo de contacto del conector circular	Pin-Zócalo
Fijación mecánica
Tipo de montaje del conector	Montaje en cable (colgante libre)
Tipo de alineación de acoplamiento	Con llave
Retención de acoplamiento	Con
Dimensiones
Tamaño del cable (AWG)	20AWG,18AWG,16AWG,14AWG,
Condiciones de uso
Rango de temperatura de funcionamiento (°C)	-40 ~105°C
Nivel de sellado de agua IP	IP67
Nivel de sellado de polvo IP	6
Normas de la industria
Clasificación de inflamabilidad UL	UL 94V-0

Dimensión de producción

Más detalles técnicos

Preguntas frecuentes

P1: ¿Cuál es la tensión nominal?

A1: La tensión nominal también conocida como tensión de funcionamiento, que depende principalmente del material aislante del conector utilizado, el espaciamiento entre el tamaño del contacto. Algunos de los componentes o dispositivos con una tensión inferior a su tensión nominal pueden no completar sus funciones.

P2:¿Cuántos materiales puede proporcionar?

A2: Hay algunos materiales diferentes del conector y el cable, generalmente usamos material de PVC/Nylon para producir el conector, el material de PVC/Caucho/Silicona se usó en el cable. Por supuesto, también podemos elegir el material según sus requisitos.

P3:¿Cómo rastrear mi envío?

A3: Una vez que se envían los productos, le enviaremos el número de seguimiento y el enlace de la plataforma logística. Puede rastrear el estado en tiempo real en línea o ponerse en contacto con nuestro equipo para obtener actualizaciones.
