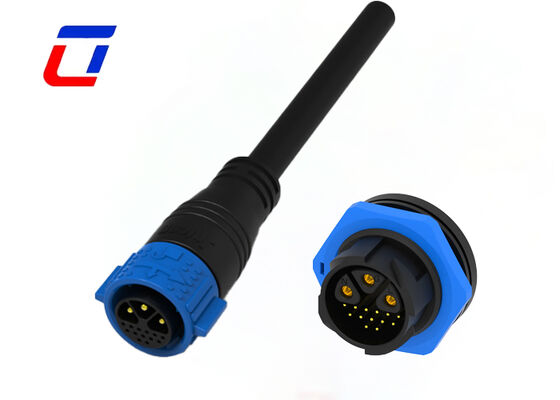

Name: Conector circular de montaje en panel M25 de 16 pines ODM 3 de alimentación 13 de señal Conector impermeable
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Negociable USD
Availability: InStock

Inicio Productos Zócalo impermeable del enchufe

Conector circular de montaje en panel M25 de 16 pines ODM 3 de alimentación 13 de señal Conector impermeable

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs
Número de modelo:	M25

Pago y Envío Términos:

Cantidad de orden mínima:	negociación
Precio:	Negociable
Detalles de empaquetado:	Caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:	3+13PIN	Actual:	15A+5A
Clasificación impermeable:	IP67	Rango de temperatura:	-40℃~+105℃
Conexión:	Cable a bordo	Clasificación resistente al fuego:	UL94-V0
Resaltar:	Conector circular impermeable M25 , Conector de montaje en panel de 16 pines , Enchufe y enchufe impermeable ODM

Conector Circular de Montaje en Panel M25 de 16 Pines ODM 3 de Potencia 13 de Señal Impermeable

Descripción del Producto

Enchufe y Toma de 3+13 Pines Impermeable M25 para Datos y Alimentación IP67 con sistema de bloqueo rápido diseñado para aplicaciones industriales que requieren transmisión fiable de potencia y señal en entornos exigentes.

Características Principales

Sistema de liberación rápida por pulsador para una fácil conexión
Opciones multicore: configuraciones de 2 pines, 3 pines, 4 pines, 5 pines, 3+2 pines, 3+3 pines, 3+9 pines, 3+13 pines y 2+20 pines
Versión de ensamblaje en campo con opciones de cable a cable y cable a placa
Corriente nominal de 20A para operación continua a largo plazo
Servicio de ensamblaje de cables admitido con opciones de personalización
Servicios OEM/ODM disponibles

Especificaciones Técnicas

Diseño de Núcleo Separado de 16 Pines 3+13

Adopta un diseño separado de 16 pines (3 pines de potencia + 13 pines de señal). El canal de señal de 13 pines admite la transmisión simultánea de múltiples grupos de señales de precisión, mientras que el canal de potencia de 3 pines está optimizado para escenarios de suministro de energía de grado industrial, evitando la interferencia cruzada entre potencia y señales. Sigue el estándar de interfaz M25 con estructura de conector circular compatible con el modo de montaje en panel.

Rendimiento Profesional Impermeable

Presenta un sellado impermeable de alto estándar con anillo de goma impermeable personalizado. Resiste eficazmente la erosión del agua de lluvia, arena, manchas de aceite y entornos húmedos. Adecuado para equipos exteriores a la intemperie o escenarios industriales polvorientos. La estructura circular facilita la perforación del orificio del panel y la instalación con mayor resistencia al impacto y a la torsión.

Diseño Adaptable de Montaje en Panel

Hecho a medida para escenarios de montaje en panel con hebillas de montaje estandarizadas y orificios fijos. Permite una instalación conveniente y eficiente integrada en varios paneles de equipos industriales. Asegura un ajuste cercano con los paneles sin huecos sueltos para firmeza de conexión y mejora de la estética del equipo.

Servicio de Personalización ODM

Admite servicios de personalización ODM con ajustes en los métodos de bloqueo de interfaz, materiales de terminales, mejora del grado de impermeabilidad y personalización del color de la carcasa. El proceso de personalización sigue los estándares de calidad industrial para satisfacer las necesidades de aplicaciones personalizadas en diferentes industrias.

Categoría de Características	Especificaciones
Características del Tipo de Producto	Sistema de Conector: Cable a Placa Sellable: Sí Conector y Terminales de Contacto a: Cable Tipo de Conector Circular: Enchufe, Toma Tipo de Carcasa: Carcasa de Plástico Tipo de Producto: Kit de Conector
Características de Configuración	Número de Posiciones: 3+13 Número de Posiciones de Señal: 13 Contactos Preinstalados: Sí
Características Eléctricas	Voltaje de Operación (VAC): 300V máx. Voltaje de Operación (VDC): 300V máx.
Características del Cuerpo	Material de la Carcasa: PA66 Tipo de Material Aislante del Conector Circular: Termoplástico de Bajo Riesgo de Incendio Sellado Hermético: Sí Estilo de Entrada: Lateral Tipo de Protección Ambiental: Sellado con Elastómero, Sellado Hermético Material de la Junta Tórica: Sellado con Elastómero, Sellado Hermético Protección Ambiental: Sí
Características de Contacto	Corriente Nominal de Contacto (Máx.): 15A máx. Tipo de Contacto de Conector Circular: Pin-Socket
Accesorio Mecánico	Tipo de Montaje del Conector: Montaje en Cable (Colgante) Tipo de Alineación de Acoplamiento: Con Chaveta Retención de Acoplamiento: Con
Dimensiones	Tamaño del Cable (AWG): 20AWG, 18AWG, 16AWG, 14AWG
Condiciones de Uso	Rango de Temperatura de Operación: -40°C a 105°C Nivel de Sellado de Agua IP: IP67 Nivel de Sellado de Polvo IP: 6
Estándares de la Industria	Clasificación de Inflamabilidad UL: UL 94V-0

Industrias de Aplicación

Aplicaciones de Comunicaciones
Máquinas de Codificación de Productos
Sistemas de Codificación de Productos de Inventario
Sistemas de Inyección de Tinta
Sistemas Solares
Equipos Industriales de Inyección de Tinta
Equipos de Energía Eléctrica
Equipos Forenses y de Patología de Laboratorio
Equipos de Comunicaciones
Maquinaria Pesada

Documentación Técnica

Preguntas Frecuentes

P1: ¿Cuál es el voltaje nominal?

R1: El voltaje nominal, también conocido como voltaje de operación, depende del material aislante del conector utilizado y del espaciado entre los tamaños de los contactos. Algunos componentes o dispositivos pueden no funcionar correctamente por debajo de su voltaje nominal.

P2: ¿Quién es responsable del despacho de aduanas? ¿Proporcionan los documentos necesarios?

R2: Proporcionamos documentos completos para el despacho de aduanas, incluyendo factura comercial, lista de empaque, conocimiento de embarque e informes de certificación. Las tarifas y aranceles de despacho de aduanas corren a cargo del comprador bajo los términos EXW/FOB. Podemos ayudar con la preparación de documentos si es necesario.

P3: ¿Cómo rastrear mi envío?

R3: Una vez que los productos son enviados, proporcionamos números de seguimiento y enlaces a plataformas logísticas. Puede rastrear el estado en tiempo real en línea o contactar a nuestro equipo para obtener actualizaciones.
