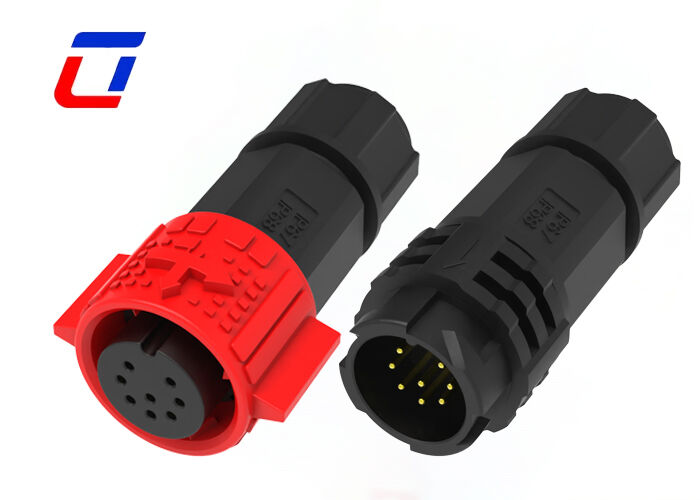

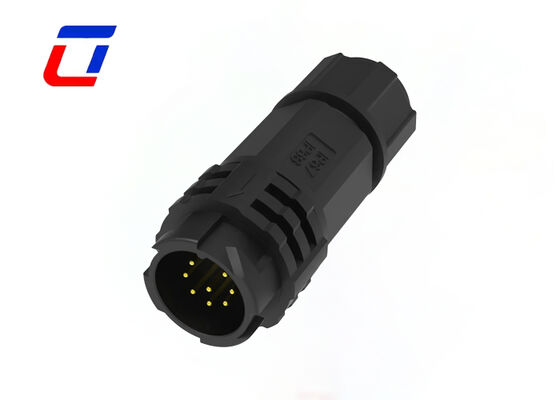

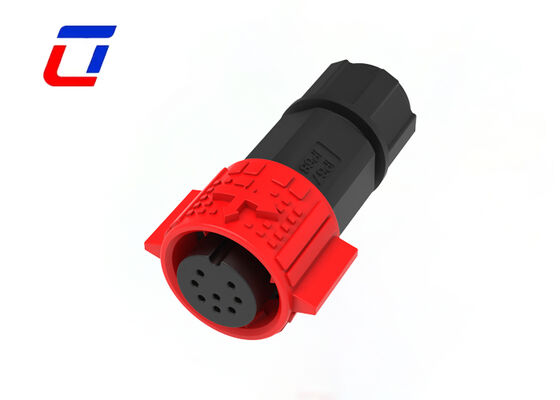

Conector circular de 8 pines M19 Conectores impermeables
Descripción rápida
Lo más destacado del producto:Centrándose en las necesidades básicas de conexión de alambre de 300V de voltaje medio y bajo, crea un conector de desconexión rápida multicanal 8Pin de especificación M19,integrando protección impermeable de alto nivel IP67 y un diseño de operación y mantenimiento convenienteNo sólo puede adaptarse a condiciones de trabajo industriales complejas, sino que también puede satisfacer las necesidades frecuentes de enchufe y descarga en ambientes exteriores adversos.
Especificaciones básicas:La interfaz adopta el diseño circular estándar M19, equipado con canales de transmisión compuestos de señal y potencia de 8Pin, voltaje nominal de 300V, que admite el modo de conexión directa de cable a cable;estructura de emparejamiento masculino-femenino y mecanismo de desconexión rápida, que puede realizar una transmisión síncrona multicanal, adaptándose a las necesidades de conexión eficiente de los sistemas de media y baja tensión
Protección y material:Se ajusta estrictamente a la norma de protección industrial IP67, lo que permite una protección total contra el polvo y la inmersión temporal en agua a una profundidad de 1 m durante 30 minutos;con una longitud de más de 20 mm, pero no superior a 30 mm,, que puede aislar eficazmente la entrada de agua de lluvia, polvo, humedad y contaminación por petróleo; la carcasa está hecha de plástico de ingeniería reforzado PA66,con excelente resistencia a la intemperie y a los impactos
Diseño conveniente de operación y mantenimiento:Una innovadora estructura de conexión rápida y rápida con retroalimentación de enchufe clara, que permite que una sola persona complete fácilmente las operaciones de conexión y separación.reducción significativa de los costes de tiempo de operación y mantenimiento; el núcleo del alfiler adopta un proceso de revestimiento de oro de latón de alta precisión, que no solo es anti-oxidante y resistente a la corrosión, sino que también tiene un excelente rendimiento antivibración y anticaída
Garantía de transmisión y campos de aplicación:Optimiza el enlace de transmisión para escenarios de voltaje de 300V. El diseño de canal independiente de 8Pin evita físicamente la interferencia mutua entre las señales y la potencia,con baja resistencia al contacto y pequeña pérdida de transmisión, garantizando la estabilidad de la fuente de alimentación y la transmisión de señales; ampliamente utilizado en el cableado de la automatización industrial, los sistemas de iluminación exterior, los nuevos medios de energía y los equipos de baja tensión,extensión de la línea de seguridad, suministro de energía para instrumentos médicos y otros escenarios
Principales características
- Sistema de bloqueo por empuje y liberación rápida
- Opciones de núcleo múltiple: 2Pin, 3Pin, 4Pin, 5Pin para energía
- 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin y 2+20Pin para la señal de potencia combinada
- 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin y 18Pin para la señal disponible
- Versión de montaje de campo:opciones de cable a cable y de cable a tablero
- Corriente nominal 5A para trabajo prolongado
- Servicio de montaje de cables soportado, bienvenido a la medida
- OEM / ODM bienvenido
Industria de las aplicaciones
- Luces de crecimiento
- Aplicación de las comunicaciones
- máquinas de codificación de productos
- Código del producto del inventario
- sistemas de inyección de tinta
- Sistema solar
- Equipo de inyección de tinta industrial
- Equipo de energía eléctrica
- Equipo forense y patológico de laboratorio
- Equipo de comunicaciones
- Maquinaria pesada
| Parámetros eléctricos |
| Noel sombrero de los polacos |
8 pines |
| Calificación actual |
5A al máximo. |
| Nivel de tensión |
300VAC máximo |
| Váltidad de durabilidad |
El valor de las emisiones de CO2 de los motores de combustión interna será el mismo que el valor de las emisiones de CO2 de los motores de combustión interna. |
| Parámetros técnicos |
| Resistencia de contacto |
10 mΩ máximo |
| Estructura de aislamiento |
500 MΩ a 500 VDC |
| Temperatura de funcionamiento |
-40 °C ~ +105 °C |
| Clasificación IP |
IP67 (1m / 30min) cuando está acoplado |
| Material de moho |
El PA66 |
| Materiales de contacto y terminales |
El cobre recubierto |
| Material del sello |
De polietileno |
| Parámetros de funcionamiento |
| Nivel de tensión |
300VAC máximo |
| Calificación actual |
5A máximo |
| Tamaño de cable mínimo |
3.0 mm ~ 6.0 mm |
| Tamaño máximo del cable |
8.0 mm ~ 10.0 mm |
| Área de sección transversal máxima del cable |
0.5 mm2~ 2,5 mm2 |
Esquema de diseño
Preguntas frecuentes
1P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica, ubicada en el Parque Industrial Ulinkcon, distrito Bao'an, Shenzhen, China.
2- ¿ Qué?¿Qué métodos de pago aceptan?
A: ¿Qué quieres decir?Apoyamos los principales métodos de pago internacionales: T / T (Transferencia telegráfica), L / C (Carta de crédito), PayPal y West Union.30% de pago inicial + 70% de saldo antes del envío es nuestro término estándar.
3- ¿ Qué? ¿Cómo rastrear mi cargamento?
A: ¿Qué quieres decir?Una vez que los productos se envíen, le enviaremos el número de seguimiento y el enlace a la plataforma logística.
