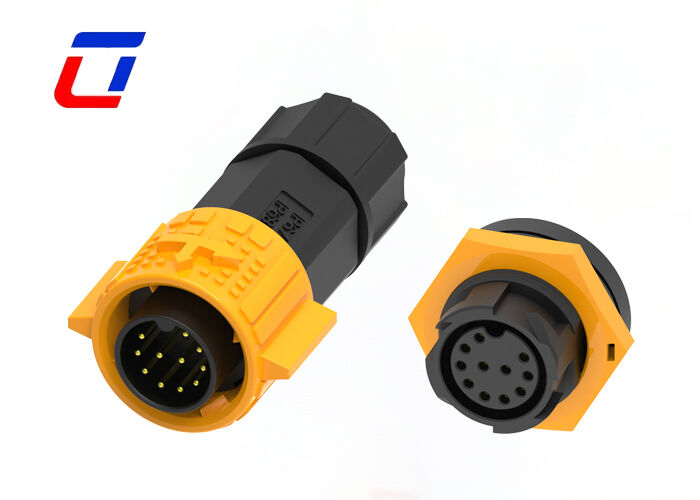

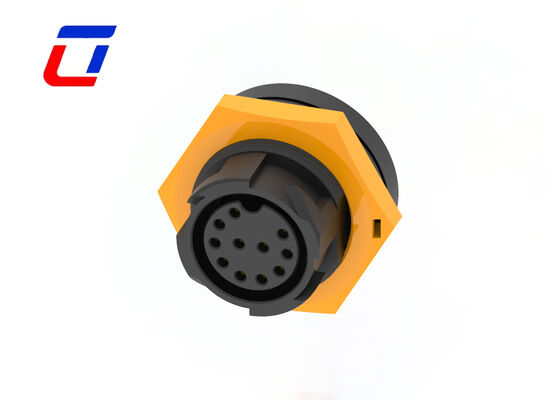

Conector de montaje en panel M19 11Pin IP67, conector industrial de enchufe y enchufe para datos
Conectores M19 de 11 pines para datos, cable a placa
Características principales
Sistema de liberación rápida de bloqueo por empuje
Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines para señal de alimentación combinada
6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines disponibles para señal
Versión de montaje en campo: opciones de cable a cable y cable a placa
Corriente nominal de 5A para trabajo prolongado
Servicio de ensamblaje de cables compatible, bienvenido a personalizar
OEM/ODM bienvenido
Parámetros de especificación del núcleo
Cuenta con un diseño de 11 pines que coincide con precisión con los requisitos de transmisión de datos, lo que garantiza la estabilidad e integridad de la transmisión de la señal; adopta una interfaz circular M19 que cumple con las dimensiones estándar industriales, adecuada para escenarios de montaje en panel. Tiene un posicionamiento de enchufe preciso, una gran compatibilidad con cables e interfaces de equipos de las especificaciones correspondientes, lo que permite una instalación eficiente y conveniente.
Protección profesional a prueba de agua
Equipado con un rendimiento de alta protección contra agua y polvo IP67, la carcasa adopta un diseño estructural totalmente sellado. Puede resistir eficazmente la erosión de entornos industriales hostiles como la lluvia, la humedad, el polvo y las manchas de aceite, lo que garantiza una transmisión de datos ininterrumpida en condiciones de trabajo complejas, proporcionando una protección confiable para el funcionamiento estable del equipo y extendiendo la vida útil del producto.
Características de adaptación de grado industrial
Diseñado específicamente para la transmisión de datos en escenarios industriales, es compatible con el rango de voltaje común de los equipos industriales y tiene una capacidad de transporte de corriente estable. Puede realizar de forma segura y fiable la transmisión de datos de alta velocidad y alimentación auxiliar entre equipos industriales, cumplir con los estrictos requisitos de funcionamiento de los equipos de grado industrial y es ampliamente compatible con varios equipos de control industrial y adquisición de datos.
Material y artesanía de alta calidad
La carcasa está hecha de plástico de ingeniería de alta resistencia de grado industrial, que tiene una excelente resistencia al desgaste, resistencia al impacto y resistencia a la corrosión, adaptándose a entornos industriales complejos; los pines adoptan tecnología de chapado en oro de precisión, lo que reduce eficazmente la resistencia de contacto, mejora la conductividad eléctrica, la resistencia a la oxidación y la resistencia al envejecimiento, lo que garantiza conexiones estables y duraderas a largo plazo.
Amplios escenarios de aplicación
Adecuado para conexiones de transmisión de datos en escenarios industriales como control de automatización industrial, equipos de fabricación inteligente, sistemas de adquisición de datos, sensores industriales, equipos de detección en exteriores y estaciones base de comunicación. Es especialmente adecuado para entornos industriales hostiles y escenarios de transmisión de datos en exteriores que requieren montaje en panel, funciones a prueba de agua y polvo.
Conexión conveniente de empujar y tirar
Adopta un diseño de conexión de empujar y tirar fácil de usar, que es suave y ahorra mano de obra al enchufar y desenchufar, con una conexión y bloqueo firmes, no es fácil que se caiga debido a la vibración y la colisión; combinado con la estructura de montaje en panel, tiene un posicionamiento de instalación preciso y un desmontaje y mantenimiento convenientes, lo que mejora en gran medida la eficiencia de instalación y operación en escenarios industriales.
Parámetros eléctricos
| Número de polos |
11 pines |
| Clasificación de corriente |
5A máx. |
| Clasificación de voltaje |
300 VCA máx. |
| Voltaje de durabilidad |
1500 VCA a 60 s |
Parámetros técnicos
| Resistencia de contacto |
10 mΩ máx. |
| Estructura de aislamiento |
500 MΩ a 500 VCC |
| Temperatura de funcionamiento |
-40°C ~ +105°C |
| Clase IP |
IP67 (1 m / 30 min) cuando está acoplado |
| Material del molde |
PA66 |
| Material de contacto/terminal |
Latón chapado en oro |
| Material del sello |
Silicona |
Industrias de aplicación
Luces de crecimiento
Aplicación de comunicaciones
Máquinas de codificación de productos
Codificación de productos de inventario
Sistemas de inyección de tinta
Sistema solar
Equipos de inyección de tinta industrial
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicación
Maquinaria pesada
Parámetros de funcionamiento
| Clasificación de voltaje |
300 VCA máx. |
| Clasificación de corriente |
5A máx. |
| Tamaño mínimo del cable OD |
3,0 mm ~ 6,0 mm |
| Tamaño máximo del cable OD |
8,0 mm ~ 10,0 mm |
| Área de sección transversal máxima del cable |
0,5 mm² ~ 2,5 mm² |
Boceto de diseño
Preguntas frecuentes
¿Cómo garantiza la calidad del producto?
Implementamos un estricto control de calidad durante todo el proceso de producción: inspección de materias primas, pruebas en línea e inspección final de muestreo. Todos los productos vienen con una garantía de 12 meses contra defectos de fabricación.
¿Cómo comprar sus productos?
Necesita hacer lo siguiente:
Confirmar la clasificación de corriente y el número de contactos
Confirmar el estilo de montaje
Confirmar el calibre del cable
Confirmar la longitud y el material del cable
¿Cómo puedo obtener muestras?
Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede informarme su número de mensajería y su dirección detallada, luego puedo enviarle la muestra de inmediato.
¿Cómo rastrear mi envío?
Una vez que se envían los productos, le enviaremos el número de seguimiento y el enlace de la plataforma logística. Puede rastrear el estado en tiempo real en línea o ponerse en contacto con nuestro equipo para obtener actualizaciones.
