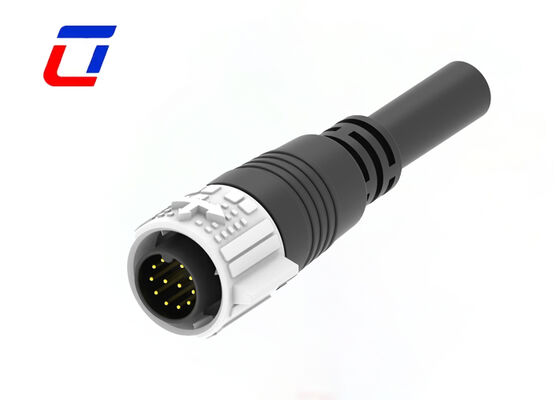

Conectores circulares M19 de 12 pines IP67 para enchufes y conectores impermeables
Descripción rápida
Este modelo de conectores está especializado para diversas aplicaciones de energía, con un diseño de fácil operación en sistema de bloqueo por empuje, solo necesita un segundo para insertar, luego se bloqueará automáticamente.
En este modelo de conector, la combinación de alimentación y señal en un solo diseño es cada vez más popular para muchos dispositivos, lo que resuelve perfectamente la separación de los conectores de alimentación y señal, especialmente para aplicaciones con espacio limitado.
Ulinkcon ofrece ensamblaje de cables para conectores multipin, solo comparta su solicitud de cable en detalle, servicio personalizado disponible.

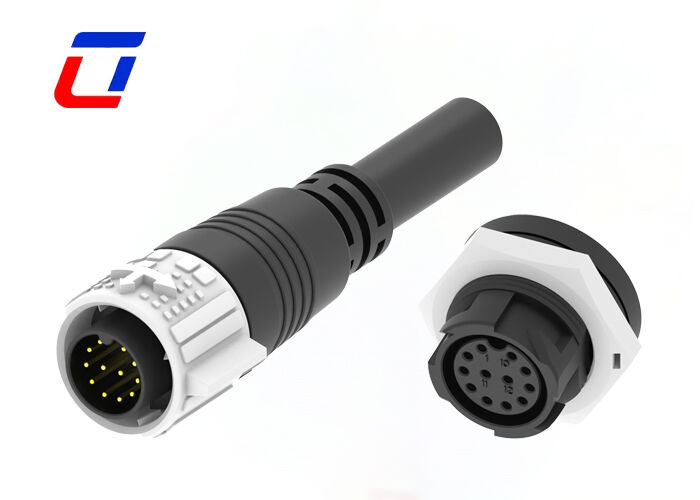

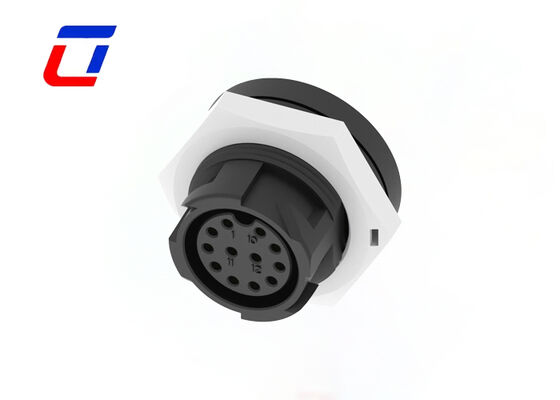

Especificaciones principales y diseño de adaptación: Cuenta con una configuración de pines de precisión de 12 pines, optimizada para la transmisión de señal y energía en escenarios de baja corriente, lo que garantiza un suministro de energía estable y la integridad de la señal para equipos de bajo consumo; adopta una interfaz circular estándar M19, que sirve como un enchufe macho que se adapta con precisión a los conectores de 12 pines con alineación precisa de inserción, baja impedancia de contacto, compatible con especificaciones de cable de varios equipos de baja corriente, lo que permite una instalación y acoplamiento eficientes y fluidos.
Protección impermeable IP67: Equipado con un rendimiento impermeable y a prueba de polvo de alto nivel IP67, que adopta un diseño de doble protección de carcasa sellada integrada y anillo de goma impermeable de alto rendimiento. Puede resistir eficazmente la lluvia, las salpicaduras de agua y la intrusión de polvo, e incluso funcionar normalmente en escenarios de inmersión en agua a corto plazo, eliminando por completo el riesgo de cortocircuito en escenarios de transmisión de baja corriente y garantizando el funcionamiento estable del equipo en entornos complejos.
Adaptación exclusiva de baja corriente: Coincide con precisión con los requisitos de transmisión de baja corriente, y el diseño del circuito optimiza la pérdida de bajo consumo de energía, adecuado para el suministro de energía y la transmisión de señal de varios equipos electrónicos de baja potencia; los pines adoptan un diseño de conducción de precisión, evitando eficazmente el contacto deficiente en escenarios de baja corriente y mejorando la fiabilidad de la transmisión.
Material y artesanía de alta fiabilidad: La carcasa está hecha de plástico de ingeniería de alto aislamiento, con excelente resistencia a la corrosión y al impacto, al tiempo que garantiza la seguridad del aislamiento eléctrico; los pines están estañados para un tratamiento antioxidante, reduciendo la resistencia de contacto, mejorando la estabilidad conductiva y la vida útil, y adaptándose a las necesidades de funcionamiento estable a largo plazo de los equipos de baja corriente.
Amplios escenarios de aplicación: Diseñado específicamente para equipos de baja corriente, se utiliza ampliamente en escenarios de conexión como pequeños sensores, equipos electrónicos portátiles, equipos de monitoreo de baja potencia para exteriores, componentes de baja potencia para el hogar inteligente y equipos médicos auxiliares de baja corriente. Es especialmente adecuado para las necesidades de conexión de equipos de baja corriente en entornos exteriores o húmedos que requieren protección impermeable.
Características de seguridad y conveniencia: Cumple con los estándares de seguridad eléctrica de baja tensión y baja corriente, con un excelente rendimiento de aislamiento, previniendo eficazmente el riesgo de fugas eléctricas y descargas eléctricas; adopta un diseño de inserción a prueba de fallos para evitar daños en el equipo o el conector causados por la inserción inversa; el enchufe macho tiene una estructura compacta, fácil de instalar en espacios estrechos, y se bloquea firmemente después de la conexión, resistente a ligeras vibraciones, lo que garantiza la estabilidad de la conexión.
Características principales
- Sistema de liberación rápida con bloqueo por empuje
- Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
- 3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines para señal de alimentación combinada
- 6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines para señal disponible
- Versión de montaje en campo: opciones de cable a cable y cable a placa
- Corriente nominal de 5A para trabajo prolongado
- Servicio de ensamblaje de cables compatible, bienvenido a personalizar
- OEM/ODM bienvenido
| Parámetros eléctricos |
| Número de polos |
12 pines |
| Clasificación de corriente |
5A máx. |
| Clasificación de voltaje |
300 VCA máx. |
| Voltaje de durabilidad |
1500 VCA @ 60 s. |
| Parámetros técnicos |
| Resistencia de contacto |
10 mΩ máx. |
| Estructura de aislamiento |
500 MΩ a 500 VCC |
| Temperatura de funcionamiento |
-40°C ~ +105°C |
| Clase IP |
IP67 (1m / 30min) cuando está acoplado |
| Material del molde |
PA66 |
| Material de contacto/terminal |
Latón chapado en oro |
| Material del sello |
Silicona |
Industrias de aplicación
- Luces de crecimiento
- Aplicación de comunicaciones
- máquinas de codificación de productos
- codificación de productos de inventario
- sistemas de inyección de tinta
- Sistema solar
- equipos industriales de inyección de tinta
- Equipos de energía eléctrica
- Equipos forenses y de patología de laboratorio
- Equipos de comunicaciones
- Maquinaria pesada
| Parámetros de funcionamiento |
| Clasificación de voltaje |
300 VCA máx. |
| Clasificación de corriente |
5A máx. |
| Tamaño mínimo del cable OD |
3,0 mm ~ 6,0 mm |
| Tamaño máximo del cable OD |
8,0 mm ~ 10,0 mm |
| Área de sección transversal máxima del cable |
0,5 mm2 ~ 2,5 mm2 |
Boceto de diseño
