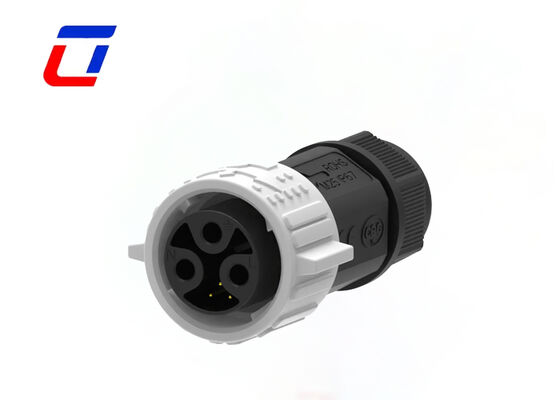

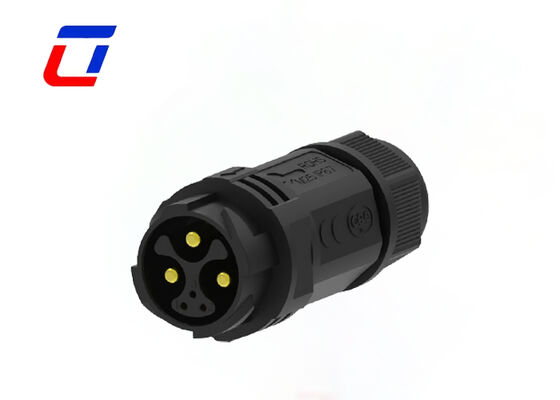

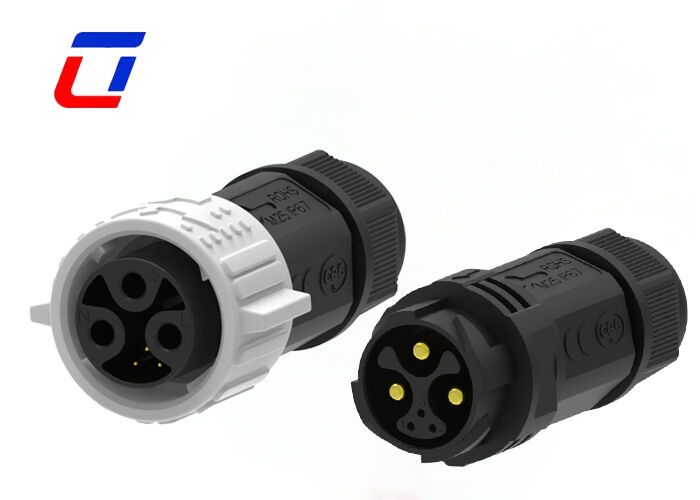

3+3 Pin M25 Conector resistente al agua masculino Femenino IP67 Conector de datos de alimentación de plástico PA66
Conector impermeable M25 3+3 Pin IP67 Conectores de bloqueo rápido masculino femenino
Resumen del producto
El conector impermeable de 3+3 pines M25 masculino-femenino es una solución de conexión de alto rendimiento de grado industrial que integra la transmisión de potencia y la transmisión de señales de datos,con una capacidad de carga superior a 20 W,El producto adopta un diseño único de núcleo de 3 + 3 pines, que distingue con precisión los canales de alimentación y de datos,Realiza la transmisión síncrona de potencia y señales con transmisión estable y libre de interferencias, y puede satisfacer las necesidades de conexión multidimensional de los equipos industriales.
Características clave
- Sistema de bloqueo por empuje y liberación rápida
- Opciones de núcleo múltiple: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin y 2+20Pin
- Versión de montaje de campo: opciones de cable a cable y de cable a tabla
- Corriente nominal 20A para trabajo prolongado
- Servicio de montaje de cables soportado, bienvenido a la medida
- OEM / ODM bienvenido
Especificaciones técnicas
| Características del tipo de producto |
Sistema de conector: de cable a cable
Se puede sellar: Sí
Conector y terminaciones de contacto a: alambre y cable
Tipo de conector circular: enchufe, recipiente
Tipo de cáscara: cáscara de plástico
Tipo de producto: Kit de conectores |
| Características de la configuración |
Número de puestos: 3 + 3
Número de posiciones de señal: 3
Contactos precargados: Sí |
| Características eléctricas |
La tensión de funcionamiento (VAC) será de 600 V máximo.
La tensión de funcionamiento (VDC): 600 V máximo. |
| Características del cuerpo |
Material de la cáscara: PA66
Material aislante del conector circular Tipo: termoplástico con bajo riesgo de incendio
Se encuentra herméticamente sellado: Sí
Estilo de entrada: lateral
Tipo de protección del medio ambiente: Elastómero sellado, herméticamente sellado
Material del anillo O: Elastómero sellado, herméticamente sellado
Protección del medio ambiente: Sí |
| Características de contacto |
El valor de la corriente de contacto (máximo) (A): 15A máximo.
Tipo de contacto del conector circular: conector de pines |
| Mecánica de fijación |
Tipo de montaje del conector: montaje del cable (suspensión libre)
Tipo de alineación de apareamiento:
Retención del apareamiento: con |
| Las dimensiones |
Tamaño del cable (AWG): 20AWG, 18AWG, 16AWG, 14AWG |
| Condiciones de uso |
Rango de temperatura de funcionamiento (°C): -40 ~ 105°C
Nivel de sellado impermeable IP: IP67
Nivel de sellado contra el polvo IP: 6 |
| Normas de la industria |
Calificación de inflamabilidad UL: UL 94V-0 |
Protección del medio ambiente
El rendimiento de protección del núcleo alcanza el nivel IP67, con funciones de protección contra el polvo y la inmersión en agua de gama completa.Puede seguir funcionando normalmente incluso cuando se sumerge en agua de 1 metro de profundidad durante 30 minutos, adaptándose fácilmente a las duras condiciones de trabajo como la lluvia al aire libre, talleres húmedos y proyectos al aire libre.
Construcción y materiales
La cáscara está hecha de plástico de ingeniería PA66 de alta calidad, que tiene una excelente resistencia al impacto, resistencia a altas y bajas temperaturas (-40 °C a 105 °C) y resistencia a la corrosión.Puede resistir la erosión del medio químico y el desgaste mecánico en entornos industriales, extendiendo efectivamente la vida útil del producto.
Industria de las aplicaciones
- Aplicación de las comunicaciones
- Máquinas para codificar productos
- Codificación del producto de inventario
- Sistemas de inyección de tinta
- Sistema solar
- Equipo de inyección de tinta industrial
- Equipo de energía eléctrica
- Equipo forense y patológico de laboratorio
- Equipo de comunicaciones
- Maquinaria pesada
Dimensión de la producción
Detalles técnicos
Preguntas frecuentes
P1: ¿Qué es el voltaje nominal?
A1: Tensión nominal, también conocida como tensión de funcionamiento, que depende principalmente del material de aislamiento del conector utilizado, el espaciamiento entre el tamaño del contacto.Algunos de los componentes o dispositivos en tensión inferior a su tensión nominal pueden no cumplir sus funciones..
P2: ¿Cómo puedo obtener muestras?
A2: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede hacerme saber su número de mensajero y su dirección de detalle, entonces puedo enviarle una muestra a la vez.
