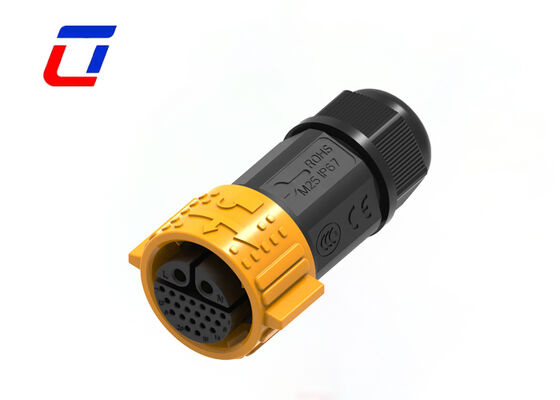

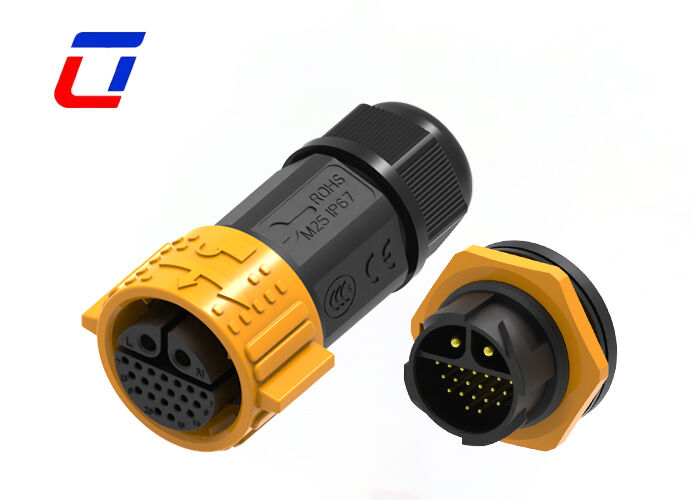

M25 2+20 conectores circulares de empuje y tracción 300V conector de cable de enchufe y toma
Resumen del producto
Signal And Power Multi Connectors M25 2+20 Pin Waterproof 300 Volt Wire To Board is a multi-functional connecting device specially developed for the coordinated transmission of signals and power in industrial scenariosCon su diseño preciso de pines y su rendimiento de protección fiable, se ha convertido en la solución preferida para escenarios de conexión de cable a tablero.
El producto adopta un diseño de 2+20 pines, que separan claramente el área de transmisión de potencia y el área de transmisión de señal.y los 20 pines aseguran la transmisión de baja pérdida de señales de alta frecuenciaLos dos funcionan sinérgicamente sin interferencias mutuas, adaptándose perfectamente a las necesidades de los equipos industriales que necesitan realizar el suministro de energía y el control de la señal al mismo tiempo.
El producto está equipado con una interfaz estándar M25, compatible con los cables de la misma especificación, con un alto ajuste de conexión; el rendimiento impermeable del núcleo ha sido estrictamente probado,que puede resistir eficazmente la intrusión de polvo y la erosión por manchas de agua, adaptarse a condiciones de trabajo complejas como el exterior, la humedad y el polvo, y construir una sólida barrera protectora para el funcionamiento estable del equipo.El caparazón está hecho de materiales de ingeniería con excelente resistencia al clima, que tiene un excelente rendimiento antienvejecimiento, antiimpacto y resistencia a altas y bajas temperaturas (-40°C a 105°C),que pueden hacer frente fácilmente a colisiones mecánicas y fluctuaciones de temperatura en entornos industriales, y prolongar significativamente la vida útil del producto.
Industria de las aplicaciones
- Aplicación de las comunicaciones
- Máquinas para codificar productos
- Codificación del producto de inventario
- Sistemas de inyección de tinta
- Sistema solar
- Equipo de inyección de tinta industrial
- Equipo de energía eléctrica
- Equipo forense y patológico de laboratorio
- Equipo de comunicaciones
- Maquinaria pesada
Principales características
- Versión de montaje de campo de cable a tablero
- Servicio de montaje de cables disponible
- Estructura de bloqueo rápido y liberación rápida
- A prueba de agua calificada como suficiente para la mayoría de las aplicaciones al aire libre
- Señal de potencia en un conjunto
- Disposición de la señal de potencia de 2 pines y 20 pines
Parámetros eléctricos
| Parámetro |
Especificación |
| Número de polacos |
Conector de cable de 22 pines para tableros |
| Calificación actual |
15A + 5A |
| Nivel de tensión |
300VAC máximo |
| Váltidad de durabilidad |
El valor de las emisiones de CO2 de los motores de combustión interna será el mismo que el valor de las emisiones de CO2 de los motores de combustión interna. |
Parámetros técnicos
| Parámetro |
Especificación |
| Resistencia de contacto |
10 mΩ máximo |
| Estructura de aislamiento |
500 MΩ a 500 VDC |
| Temperatura de funcionamiento |
-40 °C ~ +105 °C |
| Clasificación IP |
Se trata de un sistema de protección IP67 (1m / 30min). |
| Material de moho |
El PA66 |
| Materiales de contacto y terminales |
El cobre recubierto |
| Material del sello |
De polietileno |
Parámetros de funcionamiento
| Parámetro |
Especificación |
| Nivel de tensión |
600VAC máximo |
| Calificación actual |
20A máximo |
| Tamaño de cable mínimo |
6.5 mm ~ 10 mm |
| Tamaño máximo del cable |
10.5 mm ~ 18 mm |
| Área de sección transversal máxima del cable |
0.5 mm2 ~ 6.0 mm2 |
Configuración del producto
Dimensión del producto
Más detalles técnicos
Preguntas frecuentes
P1: ¿Qué es el voltaje nominal?
A1: Tensión nominal, también conocida como tensión de funcionamiento, que depende principalmente del material de aislamiento del conector utilizado, el espaciamiento entre el tamaño del contacto.Algunos de los componentes o dispositivos en tensión inferior a su tensión nominal pueden no cumplir sus funciones..
P2: ¿Cuántos materiales puede proporcionar?
A2: Hay algunos materiales diferentes de conector y cable, por lo general usamos material de PVC / Nylon para el conector del producto, se usó material de PVC / caucho / silicona en el cable.Por supuesto, también podemos según sus requisitos para elegir el material.
P3: ¿Cómo puedo rastrear mi envío?
A3: Una vez que se envíen los bienes, le enviaremos el número de seguimiento y el enlace a la plataforma logística. Puede rastrear el estado en tiempo real en línea o contactar a nuestro equipo para obtener actualizaciones.
