M19 Conectores de 3+5 pines masculinos y femeninos de liberación rápida Conectores circulares de múltiples pines

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	El M19

Pago y Envío Términos:

Cantidad de orden mínima:	negociación
Precio:	Negociable
Detalles de empaquetado:	1. Bolsa de plástico;2. Cartón;3.Según las necesidades del cliente
Tiempo de entrega:	Entre 3 y 6 días hábiles
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacidad de la fuente:	100000 parejas Montly

Contacto

Descripción detallada del producto

Clasificación actual:	15A	Tensión nominal:	300V
Alfiler:	3+5 pines	Tipo de conector:	Conector rápido
Material:	Nylon	Nivel de protección:	IP67
Resaltar:	Conector circular impermeable M19 , Conector de liberación rápida de 3+5 pines , conector de varios pines masculino femenino

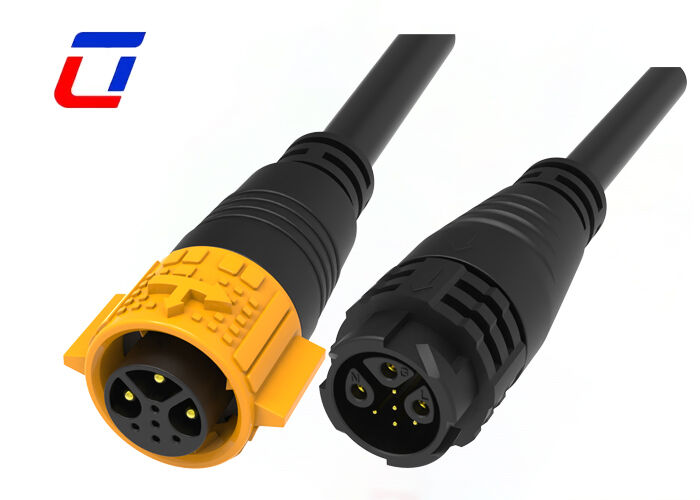

Conectores macho y hembra de 19 mm 3+5 pines, liberación rápida, conectores circulares multipin

Descripción general del producto

El conector de cable de datos circular impermeable M19 de 3+5 pines y 15A IP67 es un producto de grado industrial diseñado para la transmisión síncrona de datos y energía. Adoptando una estructura zonificada de 3 pines de alimentación principal + 5 pines de señal de datos, presenta una alta capacidad de transporte de corriente de 15A y protección integral IP67.

Ventajas clave

El diseño de canal independiente de pines compuestos evita la interferencia entre la alimentación y la transmisión de datos multicanal
Estructura dual de liberación rápida + bloqueo automático para mayor comodidad operativa y firmeza de la conexión
Diseño antivibración y anti-desconexión accidental
Carcasa de plástico de ingeniería resistente a la intemperie de alta calidad
Contactos de aleación de cobre de alta conductividad con baño de oro
Diseño de acoplamiento rápido macho-hembra para una fácil instalación

Especificaciones eléctricas

Parámetro	Especificación
Número de polos	3+5 pines
Clasificación de corriente	15A máx.
Clasificación de voltaje	300 VCA máx.
Voltaje de durabilidad	1500 VCA a 60 s.

Especificaciones técnicas

Parámetro	Especificación
Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500 VCC
Temperatura de funcionamiento	-40°C ~ +105°C
Clase IP	IP67 (1m / 30min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro
Material del sello	Silicona

Parámetros de funcionamiento

Parámetro	Especificación
Clasificación de voltaje	300 VCA máx.
Clasificación de corriente	5A máx.
Tamaño mínimo del cable OD	3,0 mm ~ 6,0 mm
Tamaño máximo del cable OD	8,0 mm ~ 10,0 mm
Área máxima de la sección transversal del cable	0,5 mm² ~ 2,5 mm²

Opciones de configuración

Opciones solo de alimentación: 2 pines, 3 pines, 4 pines, 5 pines
Combinaciones de alimentación + señal: 3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines, 2+20 pines
Opciones solo de señal: 6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines, 18 pines
Versiones de montaje en campo: opciones de cable a cable y cable a placa
Servicio de ensamblaje de cables compatible con personalización disponible
Servicios OEM/ODM bienvenidos

Industrias de aplicación

Luces de crecimiento
Equipos de comunicación
Máquinas de codificación de productos
Sistemas de inyección de tinta
Sistemas solares
Equipos industriales de inyección de tinta
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Maquinaria pesada

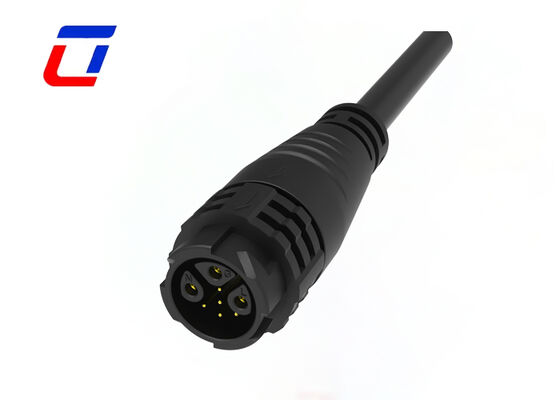

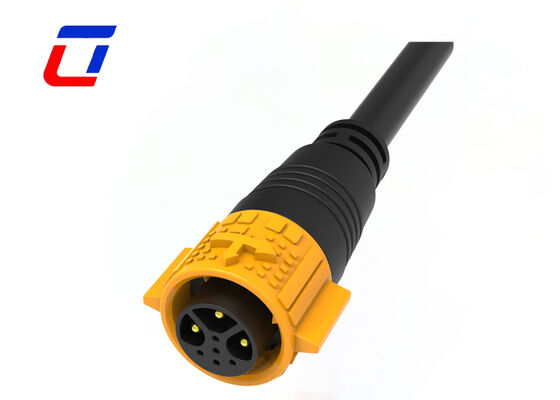

Diseño de producto

Preguntas frecuentes

P: ¿Es usted una fábrica o una empresa comercial?

R: Somos una fábrica. Ubicada en el Parque Industrial Ulinkcon, Distrito Bao'an, Shenzhen, China

P: ¿Cómo comprar sus productos?

R: Debe confirmar las siguientes especificaciones:

Clasificación de corriente y número de contactos
Estilo de montaje
Calibre del cable
Longitud y material del cable

P: ¿Cómo puedo obtener muestras?

R: Nos complace ofrecer muestras. El flete debe ser pagado por el cliente. Proporcione su número de mensajería y dirección detallada para el envío inmediato de la muestra.
