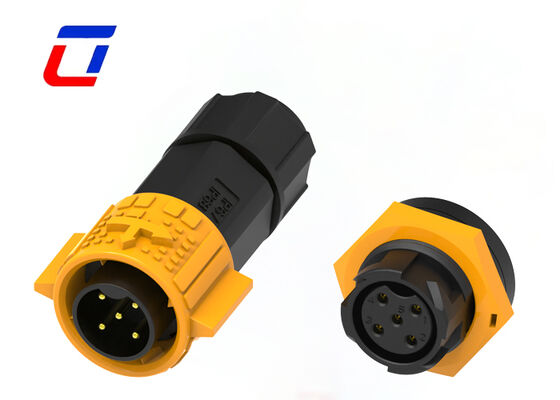

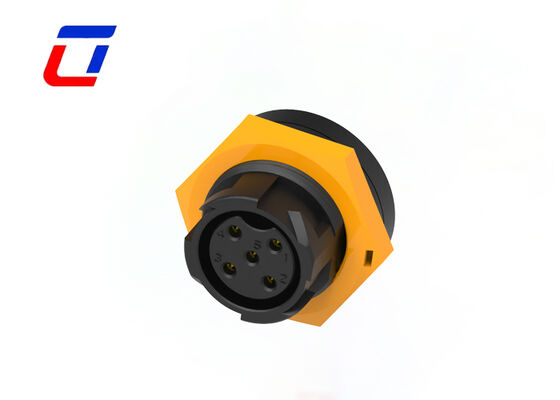

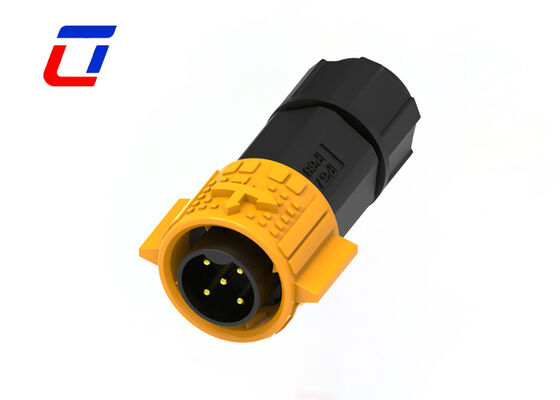

Conectores eléctricos de 5 pines masculinos y femeninos M19 Conector de alta corriente de cable a tablero

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Tensión nominal:	300V	Alfiler:	5 pines
Clasificación resistente al fuego:	UL94-V0	Temperatura de funcionamiento:	-40℃~+105℃
Material:	Nylon	Color:	Blanco/Azul/Negro/Rojo
Resaltar:	Conector impermeable de 5 pines M19 , Conector de alta corriente de cable a tablero , Conector eléctrico IP67 masculino femenino

Conector circular M19 PA66 de 5 pines, 300V, macho a hembra, a prueba de agua

Características principales

Sistema de liberación rápida con cierre a presión
Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines para señal de alimentación combinada
6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines disponibles para señal
Versión de montaje en campo: opciones de cable a cable y cable a placa
Corriente nominal de 20A para trabajo prolongado
Servicio de ensamblaje de cables compatible, bienvenido a personalizar
OEM/ODM bienvenidos

Descripción rápida

Construido con plástico de ingeniería PA66 robusto, este conector circular M19 de 5 pines permite la entrega de energía de alto voltaje de 300V. Su diseño de acoplamiento macho-hembra, combinado con un rendimiento a prueba de agua confiable, lo posiciona como una opción principal para escenarios de conexión de energía versátiles. La carcasa PA66 cuenta con resistencia a la intemperie y propiedades antienvejecimiento, mientras que la operación suave de enchufar y desenchufar de los extremos macho y hembra logra un equilibrio perfecto entre seguridad y usabilidad.

El rendimiento está optimizado para alta tensión y protección ambiental: los contactos de cobre de alta conductividad minimizan la pérdida de transmisión, con la tensión nominal de 300V que garantiza la compatibilidad con equipos de alta tensión. Con una clasificación de protección de ingreso IP67, es impermeable a la lluvia y al polvo. La carcasa PA66 también ofrece resistencia a altas temperaturas y a la corrosión, lo que, combinado con el aislamiento reforzado, proporciona doble protección contra los peligros de alta tensión desde perspectivas tanto materiales como estructurales.

La estructura macho-hembra centrada en el usuario presenta: Dimensiones M19 estándar con alineación a prueba de fallos para evitar inserciones incorrectas; un amplio rango de temperatura de funcionamiento de -40℃ a 105℃ para la carcasa PA66, adaptándose a entornos hostiles; y compatibilidad de cola con cables de 0,5-2,5 mm², integrando funciones de sellado y bloqueo para mejorar la fiabilidad de la conexión.

Ideal para sistemas de control industrial, iluminación de alto voltaje y equipos de prueba al aire libre, el material PA66 de este conector destaca en condiciones de trabajo complejas. Su diseño de conexión rápida macho-hembra agiliza los procesos de instalación y mantenimiento, garantizando un suministro de energía estable en entornos de alta tensión.

Parámetros eléctricos
Número de polos	5 pines
Clasificación de corriente	20A máx.
Clasificación de voltaje	300VAC máx.
Voltaje de durabilidad	1000VAC @ 60 s.

Parámetros técnicos
Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500VDC
Temperatura de funcionamiento	-40°C ~ +105°C
Clase IP	IP67 (1m / 30min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro
Material del sello	Silicona

Parámetros de funcionamiento
Clasificación de voltaje	600VAC máx.
Clasificación de corriente	15A máx.
Diámetro exterior mínimo del cable	3.0mm ~ 6.0mm
Diámetro exterior máximo del cable	8.0mm ~ 10.0mm
Sección transversal máxima del cable	0.5mm² ~ 2.5mm²

Industrias de aplicación

Luces de crecimiento
Aplicación de comunicaciones
máquinas de codificación de productos
codificación de productos de inventario
sistemas de inyección de tinta
Sistema solar
equipos industriales de inyección de tinta
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicaciones
Maquinaria pesada

Boceto de diseño

Preguntas frecuentes

1. P: ¿Aceptan otras monedas además del USD?

R: Nuestra moneda predeterminada es USD, pero también podemos aceptar EUR, GBP u otras monedas principales. Por favor, confirme el tipo de cambio con nuestro equipo de ventas al realizar el pedido.

2. P: ¿Están certificados sus productos? ¿Qué certificaciones tienen?
R: Todos nuestros productos están certificados por RoHS, CE y otros estándares internacionales. Se pueden proporcionar certificaciones específicas (por ejemplo, FCC, UL) a petición según su mercado objetivo.

3. P: ¿Cómo puedo obtener muestras?

R: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede informarme su número de mensajería y su dirección detallada, entonces puedo enviarle la muestra de inmediato.

4. P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica. Ubicada en el Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China
