Conectores LED de bajo voltaje de 14 pines M19 ODM impermeables con cierre a presión para exteriores

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Alfiler:	14 pines	Calificación actual:	5A
Material:	Nylon	Nivel de protección:	IP67
Clasificación resistente al fuego:	UL94-V0	Material de sellado:	Junta tórica impermeable
Resaltar:	Conector LED impermeable M19 , Conector de bajo voltaje de 14 pines , Conector LED de cierre a presión para exteriores

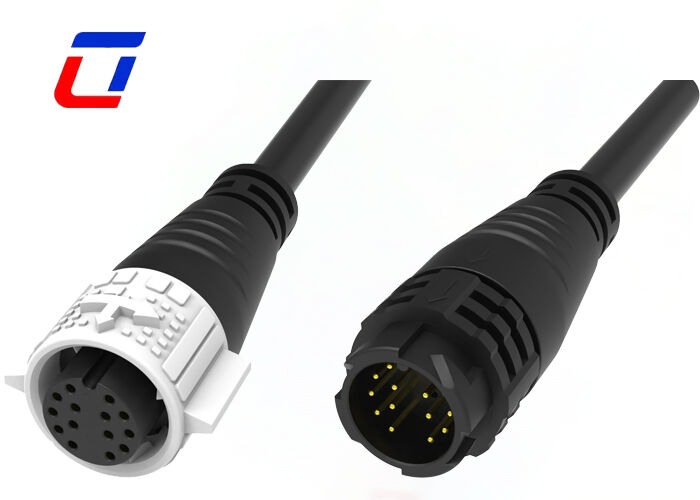

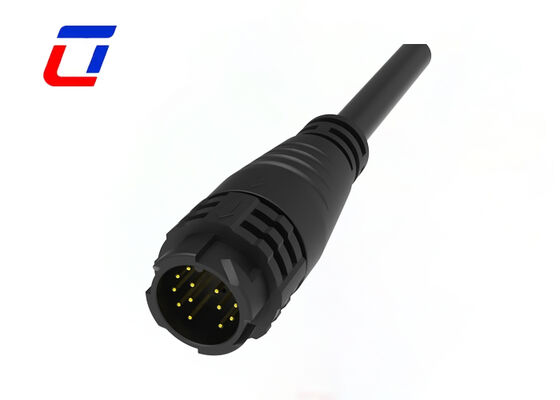

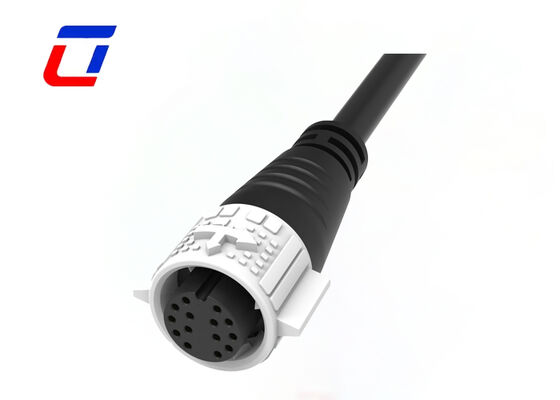

Conector macho/hembra de 14 pines M19 300V Conectores de cable a prueba de agua

Descripción rápida

Este conector impermeable M19 de 14 pines con Push-Lock, con tecnología chapada en oro y personalización OEM, es un conector de cable de primera calidad para conexiones eficientes y estables en varios dispositivos. Al integrar la conveniencia de Push-Lock, la conductividad superior de los contactos chapados en oro y la compatibilidad M19, ofrece resistencia al agua/polvo/corrosión y conectividad estable. Adecuado para control industrial, comunicaciones al aire libre, electrónica automotriz, monitoreo de seguridad, etc. Sus principales ventajas son las siguientes:

1. Mecanismo Push-to-Lock: El diseño ergonómico Push-Lock permite el acoplamiento/bloqueo preciso con una ligera presión y la desconexión rápida a través del botón de desbloqueo, sin necesidad de herramientas. Aumenta la eficiencia de instalación/mantenimiento y evita el desprendimiento accidental por vibración/tirones, ideal para enchufes/desenchufes frecuentes y escenarios expuestos a fuerzas externas.

2. Contactos chapados en oro de 14 pines: El diseño de 14 pines cumple con la transmisión síncrona de señal/alimentación multicanal. La base de aleación de cobre de alta pureza con chapado en oro minimiza la resistencia de contacto, reduce la pérdida/consumo de energía, mejora la resistencia a la oxidación/corrosión, extiende la vida útil para entornos hostiles (alta humedad, niebla salina).

3. Excelente rendimiento a prueba de agua: La estructura de sellado integrada + las juntas de alta calidad proporcionan una fuerte resistencia al agua/polvo, bloqueando la humedad, el polvo y las manchas de aceite. Asegura una conexión estable de cable a placa en entornos húmedos (lluvia al aire libre, talleres húmedos, electrodomésticos de baño), evitando cortocircuitos/interrupciones de señal.

4. Estructura de conexión rápida: El mecanismo de conexión rápida incorporado permite el acoplamiento/separación manual sin herramientas, simple y eficiente. La retroalimentación clara de la hebilla verifica la conexión segura, evitando el contacto deficiente. Acorta el tiempo de cableado y facilita el mantenimiento posterior, reduciendo los costos de mano de obra/tiempo.

Características principales

Sistema de liberación rápida Push Lock
Opciones multicore: 2Pin, 3Pin, 4Pin, 5Pin para alimentación
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin y 2+20Pin para señal de alimentación combinada
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin y 18Pin para señal disponible
Versión de montaje en campo: opciones de cable a cable y cable a placa
Corriente nominal de 5A para trabajo prolongado
Servicio de ensamblaje de cables compatible, bienvenido a personalizar
OEM/ODM bienvenido

Parámetros eléctricos
Número de polos	14Pin
Clasificación de corriente	5 A máx.
Clasificación de voltaje	300 VCA máx.
Voltaje de durabilidad	1500 VCA @ 60 s.

Parámetros técnicos
Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500 VCC
Temperatura de funcionamiento	-40°C ~ +105°C
Clase IP	IP67 (1 m / 30 min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro
Material del sello	Silicona

Parámetros de funcionamiento
Clasificación de voltaje	300 VCA máx.
Clasificación de corriente	5A máx.
Tamaño mínimo del cable OD	3,0 mm ~ 6,0 mm
Tamaño máximo del cable OD	8,0 mm ~ 10,0 mm
Área de sección transversal máxima del cable	0,5 mm² ~ 2,5 mm²

Industrias de aplicación

Luces de crecimiento
Aplicación de comunicaciones
máquinas de codificación de productos
codificación de productos de inventario
sistemas de inyección de tinta
Sistema solar
equipos industriales de inyección de tinta
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicaciones
Maquinaria pesada

Boceto de diseño

Conectores LED de bajo voltaje de 14 pines M19 ODM impermeables con cierre a presión para exteriores 1

Preguntas frecuentes

1. P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica. Ubicada en el Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China

2. P: ¿Cómo hago un pedido? ¿Cuál es el proceso?

R: El proceso de pedido es simple: 1) Confirmar los detalles del producto y obtener una factura proforma (PI); 2) Realizar el pago inicial según lo acordado; 3) Comenzamos la producción y le actualizamos el progreso; 4) Pagar el saldo antes del envío; 5) Organizar la entrega y proporcionar información de seguimiento.

3. P: ¿Cómo puedo obtener muestras?

R: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede informarme su número de mensajería y su dirección detallada, luego puedo enviarle la muestra de inmediato.

Conectores LED de bajo voltaje de 14 pines M19 ODM impermeables con cierre a presión para exteriores 2
