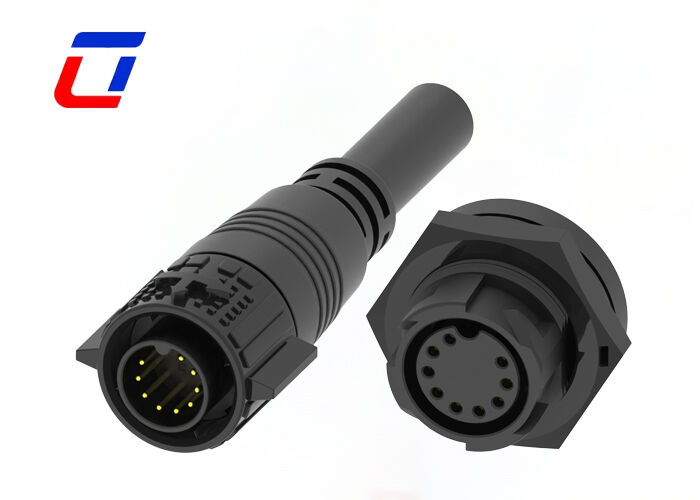

Conector de datos de 9 pines M19 Conector impermeable IP67
Características principales
- Sistema de liberación rápida con bloqueo a presión
- Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
- 3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines para señal de alimentación combinada
- 6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines disponibles para señal
- Versión de montaje en campo: opciones de cable a cable y cable a placa
- Corriente nominal de 5A para trabajo prolongado
- Servicio de ensamblaje de cables compatible, bienvenido a personalizar
- OEM/ODM bienvenido
Industrias de aplicación
- Luces de crecimiento
- Aplicación de comunicaciones
- Máquinas de codificación de productos
- Codificación de productos de inventario
- Sistemas de inyección de tinta
- Sistema solar
- Equipos de inyección de tinta industrial
- Equipos de energía eléctrica
- Equipos forenses y de patología de laboratorio
- Equipos de comunicaciones
- Maquinaria pesada
Descripción rápida
Con una configuración precisa de 9 pines, este conector está diseñado exclusivamente para escenarios de transmisión de señal de cable a placa. Con un espaciado de pines que cumple estrictamente con los estándares industriales, garantiza una alineación precisa con las placas de circuito y admite la transmisión síncrona de señales multicanal de baja interferencia. El factor de forma compacto M19 se adapta perfectamente al espacio de instalación limitado dentro del equipo, lo que permite una interacción eficiente de la señal entre los cables y las placas de circuito sin adaptadores adicionales. Es ampliamente adecuado para las necesidades de conexión de señal de sensores exteriores, dispositivos de monitoreo y terminales de control industrial.
Adoptando un proceso de formación de una sola pieza moldeada, integra a la perfección los cables con el cuerpo del conector. Combinado con una estructura de sellado de alta precisión, evita eficazmente que la humedad y el polvo invadan a través de los puntos de conexión del cable. El producto alcanza un alto nivel de protección requerido para aplicaciones en exteriores, resistiendo el lavado por lluvia, la acumulación de polvo, la radiación UV y las fluctuaciones severas de temperatura. Mantiene un rendimiento estable de transmisión de señal en entornos hostiles como estaciones base al aire libre, iluminación municipal y equipos de detección de campo.
Integrado con una estructura de bloqueo rápido con un solo clic, admite la operación sin herramientas y con una sola mano. Simplemente alinee el conector macho con el cabezal hembra en la placa de circuito y presione para lograr un bloqueo seguro, con un diseño de retroalimentación de clic audible que confirma la conexión correcta. Este mecanismo no solo elimina la engorrosa operación de las conexiones roscadas tradicionales, reduciendo significativamente el tiempo de instalación en espacios confinados y de gran altitud al aire libre, sino que también previene eficazmente la interrupción de la señal causada por vibraciones, viento o contacto accidental.
Los pines de señal están hechos de aleación de cobre chapada en oro, que presenta una resistencia de contacto extremadamente baja y un excelente rendimiento antioxidante. Incluso para un uso a largo plazo en entornos exteriores con alta humedad, garantiza la precisión y estabilidad de la transmisión de la señal. La carcasa del conector está hecha de plástico de ingeniería de alta resistencia, que combina resistencia al impacto, resistencia al desgaste y resistencia a la corrosión, proporcionando una protección confiable para la estructura interna de transmisión de la señal y extendiendo la vida útil general del producto.
| Parámetros eléctricos |
| Número de polos |
9 pines |
| Clasificación de corriente |
5 A máx. |
| Clasificación de voltaje |
60 VCA máx. |
| Voltaje de durabilidad |
500 VCA a 60 s. |
| Parámetros técnicos |
| Resistencia de contacto |
10 mΩ máx. |
| Estructura de aislamiento |
500 MΩ a 500 VCC |
| Temperatura de funcionamiento |
-40°C ~ +105°C |
| Clase IP |
IP67 (1 m / 30 min) cuando está acoplado |
| Material del molde |
PA66 |
| Material de contacto/terminal |
Latón chapado en oro |
| Material del sello |
Silicona |
| Parámetros de funcionamiento |
| Clasificación de voltaje |
300 VCA máx. |
| Clasificación de corriente |
5A máx. |
| Tamaño mínimo del cable OD |
3,0 mm ~ 6,0 mm |
| Tamaño máximo del cable OD |
8,0 mm ~ 10,0 mm |
| Área de sección transversal máxima del cable |
0,5 mm2 ~ 2,5 mm2 |
Boceto de diseño
Preguntas frecuentes
1. P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica. Ubicada en el Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China
2. P: ¿Cómo rastrear mi envío?
R: Una vez que se envían los productos, le enviaremos el número de seguimiento y el enlace de la plataforma logística. Puede rastrear el estado en tiempo real en línea o comunicarse con nuestro equipo para obtener actualizaciones.
3. P: ¿Cómo puedo obtener muestras?
R: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede informarme su número de mensajería y su dirección detallada, luego puedo enviarle la muestra de inmediato.
4. P: ¿Cuál es su cantidad mínima de pedido (MOQ)?
R: El MOQ varía según el tipo de producto, generalmente 500 unidades para modelos estándar y 1000 unidades para artículos personalizados. Se puede negociar un MOQ más bajo para pedidos de prueba o cooperación a largo plazo.
