Name: Conector de cable macho a hembra de 16 pines 300V M19, conectores circulares para transferencia de datos
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos conector de cable impermeable

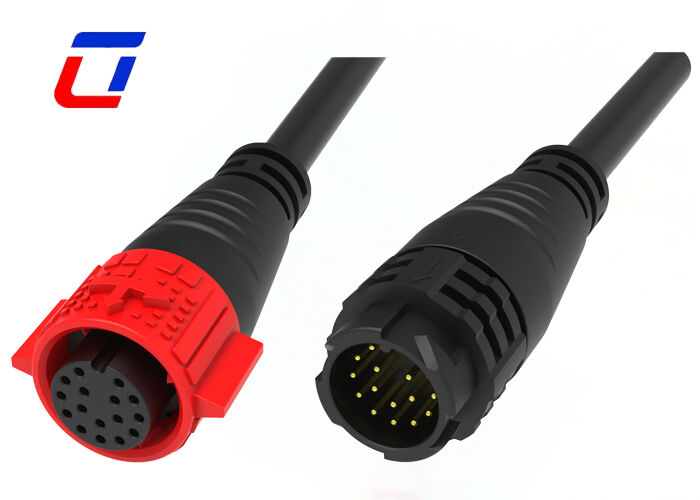

Conector de cable macho a hembra de 16 pines 300V M19, conectores circulares para transferencia de datos

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Calificación actual:	5A	Alfiler:	16 pines
Tensión nominal:	300V	Material:	Nylon
Temperatura de funcionamiento:	-40℃-+105℃	Clasificación resistente al fuego:	UL94-V0
Resaltar:	Conector de cable impermeable de 300 V , Conector circular M19 de 16 pines , Conector de transferencia de datos macho a hembra

Conectores circulares M19 IP67 500V macho a hembra para uso industrial

Descripción rápida

1. Diseño de 16 pines multicanal, adecuado para la transmisión de datos de alta tensión de 300V

Con una disposición precisa de 16 pines, este conector está diseñado exclusivamente para escenarios de conexión directa de cable macho a hembra, soportando una salida de tensión nominal de 300V y transmisión de datos síncrona de alta velocidad. Los 16 pines están alineados con precisión para permitir la transmisión independiente de señales multicanal, evitando eficazmente la diafonía de la señal. No solo puede satisfacer las necesidades de suministro de energía de alta tensión de los equipos industriales, sino también garantizar la precisión y estabilidad de la transmisión de datos. La estructura circular compacta M19 es perfectamente adecuada para varios escenarios industriales que requieren suministro de energía de alta tensión + interacción de datos, como líneas de producción automatizadas, equipos de prueba en exteriores y terminales eléctricos de alta tensión.

2. Estructura de protección totalmente sellada para un funcionamiento estable en entornos hostiles

Adoptando un diseño de sellado circular integrado con juntas impermeables de alta precisión, tiene un excelente rendimiento a prueba de polvo e impermeable, que puede resistir eficazmente el lavado por lluvia, la acumulación de polvo, la condensación de humedad y la erosión de medios ligeramente corrosivos. El producto es adecuado para entornos hostiles como exteriores, talleres húmedos y proyectos al aire libre. Incluso en condiciones de trabajo con drásticas fluctuaciones de temperatura (-40℃~105℃), aún puede mantener una conexión eléctrica estable, asegurando un suministro de energía de alta tensión de 300V y transmisión de datos ininterrumpidos.

3. Acoplamiento rápido macho a hembra para una instalación y mantenimiento eficientes

Estructura de posicionamiento precisa macho a hembra optimizada, combinada con un diseño plug-and-play conveniente, permite un acoplamiento rápido sin herramientas profesionales. Mecanismo de hebilla anti-aflojamiento incorporado, que se bloquea automáticamente después del acoplamiento, puede resistir eficazmente la caída causada por vibraciones, impactos y tirones accidentales, garantizando la seguridad de la conexión. En comparación con las conexiones roscadas tradicionales, la eficiencia de la instalación mejora, lo que puede ahorrar en gran medida costos de mano de obra y tiempo, ya sea en el despliegue por lotes o en el mantenimiento posterior.

4. Selección de materiales de grado industrial para un funcionamiento fiable a largo plazo

Los pines están hechos de aleación de cobre de alta conductividad con revestimiento de plata en la superficie, lo que no solo reduce la resistencia de contacto y mejora la eficiencia de la conductividad, sino que también mejora la resistencia a la oxidación y la corrosión, adecuado para el suministro de energía estable a largo plazo de alta tensión de 300V. La carcasa está hecha de plástico de ingeniería de alta resistencia, que tiene una excelente resistencia al impacto, resistencia al desgaste y resistencia a los rayos UV, puede soportar enchufes frecuentes y pérdidas ambientales en sitios industriales, y extender la vida útil del producto a más de 5000 ciclos de enchufe.

Características principales

Sistema de liberación rápida con bloqueo a presión
Opciones multicore: 2Pin, 3Pin, 4Pin, 5Pin para alimentación
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin y 2+20Pin para combinación de señal de alimentación
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin y 18Pin para señal disponible

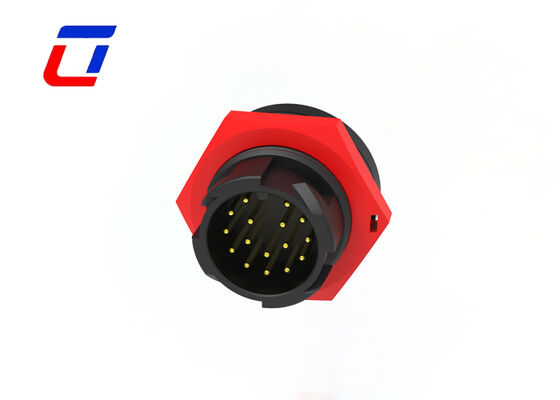

Versión de montaje en campo: opciones de cable a cable y cable a placa
Servicio de ensamblaje de cables compatible, bienvenido a personalizar
OEM/ODM bienvenido

Industrias de aplicación

Luces de cultivo
Aplicación de comunicaciones
Máquinas de codificación de productos
Codificación de productos de inventario
Sistemas de inyección de tinta
Sistema solar
Equipos de inyección de tinta industrial
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicaciones
Maquinaria pesada

Parámetros eléctricos
Número de polos	16Pin
Clasificación de corriente	5A máx.
Clasificación de voltaje	300VAC máx.
Voltaje de durabilidad	1500VAC @ 60 s.

Parámetros técnicos
Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500VDC
Temperatura de funcionamiento	-40°C ~ +105°C
Clase IP	IP67 (1m / 30min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro
Material del sello	Silicona

Parámetros de funcionamiento
Clasificación de voltaje	300VAC máx.
Clasificación de corriente	5A máx.
Tamaño mínimo del cable OD	3.0mm ~ 6.0mm
Tamaño máximo del cable OD	8.0mm ~ 10.0mm
Sección transversal máxima del cable	0.5mm² ~ 2.5mm²

Boceto de diseño

Conector de cable macho a hembra de 16 pines 300V M19, conectores circulares para transferencia de datos 1

Conector de cable macho a hembra de 16 pines 300V M19, conectores circulares para transferencia de datos 2

Preguntas frecuentes

1. P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica. Ubicada en el Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China

2. P: ¿Están certificados sus productos? ¿Qué certificaciones tiene?
R: Todos nuestros productos están certificados por RoHS, CE y otros estándares internacionales. Se pueden proporcionar certificaciones específicas (por ejemplo, FCC, UL) a petición en función de su mercado objetivo.

3. P: ¿Cómo puedo obtener muestras?

R: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede informarme su número de mensajería y su dirección detallada, entonces puedo enviarle la muestra de inmediato.
