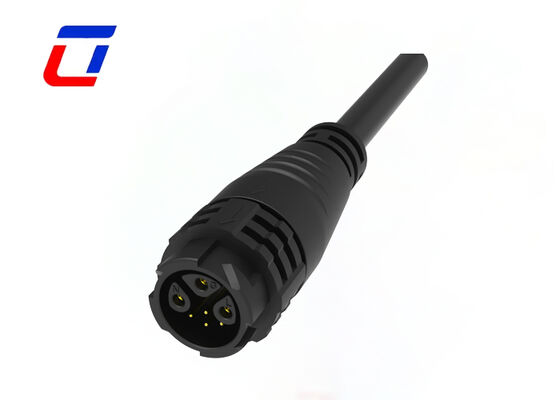

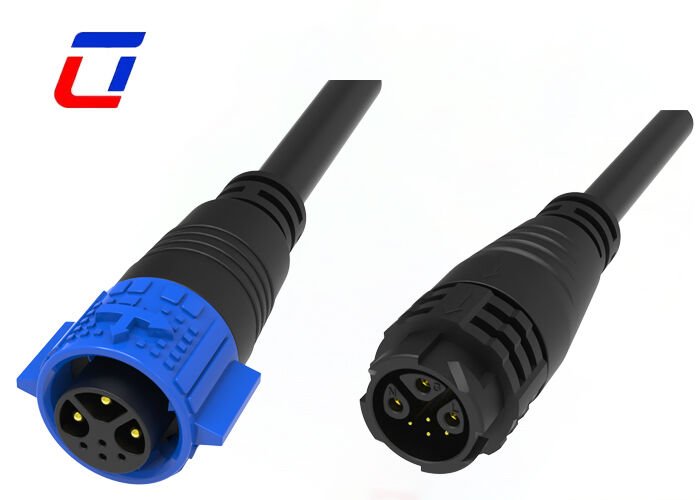

Name: Conector de alambre de 3 + 4 pines M19 de hombre a mujer Conector de cerradura rápida de conector resistente al agua exterior
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos conector de cable impermeable

Conector de alambre de 3 + 4 pines M19 de hombre a mujer Conector de cerradura rápida de conector resistente al agua exterior

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Tensión nominal:	300V	Calificación actual:	15+5A
Tipo de conector:	Conector rápido	Alfiler:	3+4 pines
Material:	Nylon	Clasificación resistente al fuego:	UL94-V0
Resaltar:	Conector de cable impermeable M19 , conector de cable de bloqueo rápido , Conector exterior de 3+4 pines

Conector impermeable para exteriores M19 3+4 pines IP67 Conector impermeable de cable a placa

Descripción rápida

Los 3 pines de alimentación están fabricados con una aleación de cobre de alta conductividad, con una capacidad de transporte de corriente de un solo pin de hasta 15 A, lo que satisface plenamente los requisitos de suministro de energía de los dispositivos de potencia media. Mientras tanto, los 4 pines de señal adoptan una configuración de señal diferencial para aumentar el rendimiento antiinterferencias, lo que los hace muy adecuados para escenarios de aplicación como la adquisición de datos de sensores y la retroalimentación del estado del equipo. Cumpliendo con el espaciado de pines estándar industrial, el conector garantiza una alineación precisa con las almohadillas de la placa PCB, minimizando así los errores de soldadura durante el montaje.

Equipado con una estructura impermeable dual que combina "anillo de sellado de la carcasa + manguito de sellado de pines", el conector logra una protección confiable contra la entrada de polvo. Su carcasa está fabricada con material PA66 reforzado resistente a los rayos UV, que mantiene la integridad estructural incluso en condiciones de temperatura extrema que van desde -40 ℃ hasta 105 ℃. Este diseño robusto permite que el conector se adapte a entornos de trabajo al aire libre hostiles, como fuertes lluvias, tormentas de arena y exposición a altas temperaturas.

Los pines se producen mediante un proceso de estampado integrado y cuentan con un chapado en oro con un espesor de no menos de 1,5 μm. Esta combinación reduce eficazmente la resistencia de contacto a ≤5 mΩ, lo que reduce los riesgos de pérdida de energía y generación de calor. Con una vida útil de conexión superior a 10.000 ciclos, los pines del extremo de la placa del conector exhiben una excelente resistencia a la flexión, capaces de soportar pequeñas vibraciones e impactos durante el transporte y la instalación del equipo, lo que garantiza una estabilidad operativa a largo plazo.

Características principales

Sistema de liberación rápida con bloqueo de empuje
Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines para señal de alimentación combinada
6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines disponibles para señal
Versión de montaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20 A para trabajo prolongado
Servicio de ensamblaje de cables compatible, bienvenido a personalizar
OEM/ODM bienvenido

Parámetros eléctricos
Número de polos	3+4 pines
Clasificación de corriente	15A máx.
Clasificación de voltaje	300 VCA máx.
Voltaje de durabilidad	1500 VCA a 60 s.

Parámetros técnicos
Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500 VCC
Temperatura de funcionamiento	-40°C ~ +105°C
Clase IP	IP67 (1 m / 30 min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro
Material del sello	Silicona

Industrias de aplicación

Luces de cultivo
Aplicación de comunicaciones
máquinas de codificación de productos
codificación de productos de inventario
sistemas de inyección de tinta
Sistema solar
equipos industriales de inyección de tinta
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicaciones
Maquinaria pesada

Parámetros de funcionamiento
Clasificación de voltaje	600 VCA máx.
Clasificación de corriente	15A máx.
Tamaño mínimo del cable OD	3,0 mm ~ 6,0 mm
Tamaño máximo del cable OD	8,0 mm ~ 10,0 mm
Sección transversal máxima del cable	0,5 mm² ~ 2,5 mm²

Boceto de diseño

Conector de alambre de 3 + 4 pines M19 de hombre a mujer Conector de cerradura rápida de conector resistente al agua exterior 0

Conector de alambre de 3 + 4 pines M19 de hombre a mujer Conector de cerradura rápida de conector resistente al agua exterior 2

Preguntas frecuentes

1. P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica. Ubicada en el Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China

2. ¿Aceptan otras monedas de pago además del USD?
R: Nuestra moneda predeterminada es el USD, pero también podemos aceptar EUR, GBP u otras monedas principales. Confirme el tipo de cambio con nuestro equipo de ventas al realizar el pedido.

3. P: ¿Cómo puedo obtener muestras?

R: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede informarme su número de mensajería y su dirección detallada, luego puedo enviarle la muestra de inmediato.

4. P: ¿Cuántos materiales puede proporcionar?
R: Hay diferentes materiales para el conector y el cable, generalmente usamos material de PVC/Nylon para producir el conector, el material de PVC/Caucho/Silicona se usa en el cable. Por supuesto, también podemos elegir el material según sus requisitos.
