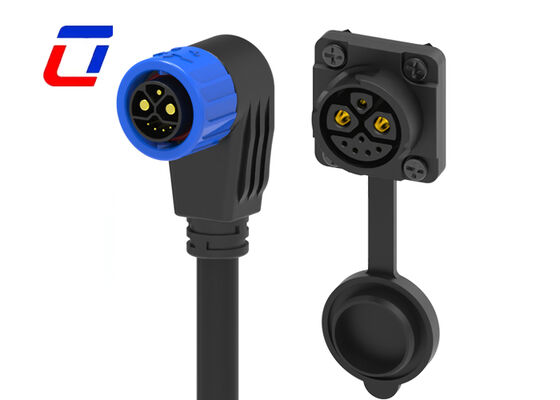

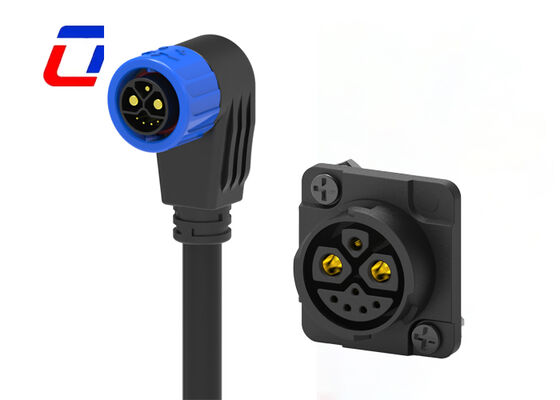

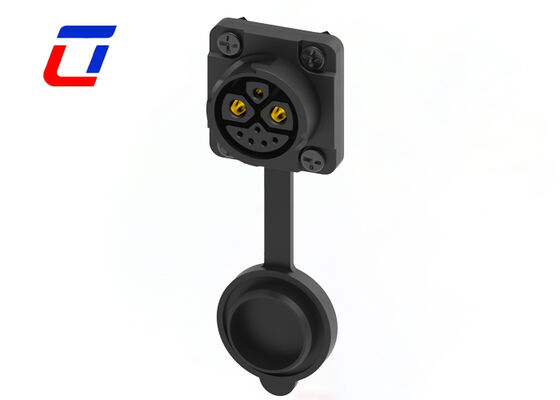

M23 Conectores de cable redondo de plástico 2+1+5 pin conector impermeable alambre a la tabla

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M23

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Alfiler:	2+1+5 pines	Calificación actual:	50A, 15A
Tipo:	conector impermeable	Material:	PA66
Rango de diámetro:	24-9AWG	Nivel de protección:	IP67
Resaltar:	Conector redondo impermeable M23 , 2+1+5 cables de conexión de pines a tablero , conector impermeable de plástico de varios pines

1 Conexión a tierra 2 Alimentación 5 Datos Conector M23 IP67 Impermeable Bloqueo por presión

Descripción general del producto

Este producto es un conector de especificación M23 dedicado, que adopta una disposición funcional de pines de 1 pin para conexión a tierra, 2 pines para suministro de energía y 5 pines para datos, combinado con una clasificación de impermeabilidad IP67 y una estructura de bloqueo por presión. Es una solución de conexión de alta fiabilidad personalizada para la transmisión síncrona de "conexión a tierra-alimentación-datos" en escenarios industriales. Cumpliendo estrictamente con el estándar de interfaz M23, el conector tiene divisiones claras de función de pines, lo que permite la operación independiente y paralela de protección de conexión a tierra, suministro de energía y transmisión de datos multicanal, evitando por completo la interferencia mutua entre diferentes tipos de señales, y sentando una base de conexión sólida para el funcionamiento estable de los sistemas de control industrial.

El rendimiento principal se centra en la garantía de fiabilidad multidimensional: la clasificación IP67 a prueba de agua y polvo se logra a través de un anillo de goma de sellado profesional y una estructura de carcasa integrada, que puede aislar completamente la intrusión de polvo y aún funcionar normalmente cuando se sumerge a 1 metro de profundidad en agua durante 30 minutos, lidiando fácilmente con manchas de aceite, vapor de agua húmedo, lluvia y otros entornos complejos en talleres industriales. Los contactos de los pines están hechos de aleación de cobre de alta pureza con tratamiento antioxidante, con baja resistencia de contacto y excelente conductividad. Entre ellos, el canal de datos de 5 pines puede transmitir con precisión datos clave como la retroalimentación del sensor y los comandos de control del equipo, evitando la atenuación o el retraso de la señal; el canal de alimentación de 2 pines puede transportar de forma estable los requisitos de suministro de energía; y el canal de conexión a tierra de 1 pin desvía eficazmente la electricidad estática, garantizando la seguridad de los equipos y el personal.

El diseño estructural equilibra la comodidad y la estabilidad. El innovador mecanismo de bloqueo por presión puede completar el acoplamiento preciso y el bloqueo firme con una ligera presión, y se puede separar volteando suavemente la hebilla al desbloquear, sin herramientas profesionales, lo que mejora en gran medida la eficiencia de la instalación, puesta en marcha y mantenimiento posterior en el sitio. Al mismo tiempo, esta estructura tiene un excelente rendimiento antivibración y anticaída, que puede adaptarse al entorno de vibración durante el funcionamiento de alta frecuencia de los equipos industriales y garantizar la continuidad de la conexión. Ampliamente utilizado en líneas de producción automatizadas industriales, equipos de fabricación inteligente, instrumentos de precisión, robots industriales y otros escenarios, el producto proporciona un soporte de conexión completo y fiable para sistemas industriales que necesitan realizar simultáneamente protección de conexión a tierra, suministro de energía e interacción de datos.

Industrias de aplicación

Luces de cultivo
Aplicación de comunicaciones
Codificadoras de productos
Codificación de productos de inventario
Sistemas de inyección de tinta
Sistema solar
Equipos de inyección de tinta industrial
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicaciones
Maquinaria pesada

Características técnicas

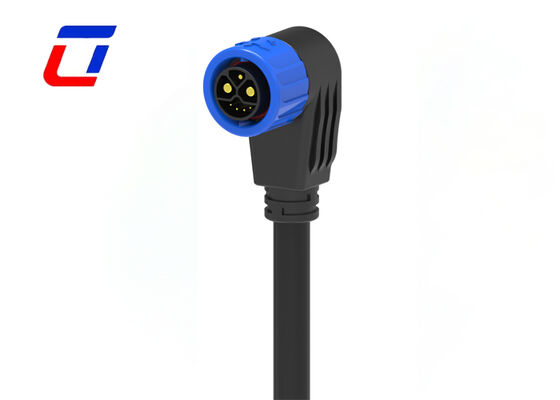

Estructura moldeada de 90 grados, adecuada para espacios estrechos: Adopta un diseño de moldeo integrado con curvatura de 90 grados, que ahorra espacio de instalación de manera efectiva y es especialmente adecuado para la instalación en áreas estrechas como el interior de equipos y esquinas; el ángulo de moldeo preciso garantiza el enrutamiento regular del cable, evitando daños causados por la torsión y el tirón del cable, y mejorando la racionalidad y la estética de la disposición de la conexión.

Disposición particionada de 2+1+5 pines, transmisión precisa sin interferencias: Utiliza un diseño de pines separados de 2 pines + 1 pin + 5 pines, que corresponden a diferentes circuitos de alimentación y canales de señal respectivamente, realizando la transmisión síncrona y precisa de la fuente de alimentación y múltiples señales, y evitando por completo la interferencia entre diferentes tipos de señales; los pines están hechos de material metálico de alta conductividad con pequeña resistencia de contacto y baja pérdida de transmisión, lo que garantiza un funcionamiento estable del equipo.

Diseño de bloqueo por presión, conexión firme y conveniente: Equipado con una estructura de bloqueo de tipo push conveniente, enchufar y desenchufar es simple, y el bloqueo o desbloqueo se puede completar con una ligera presión, lo que mejora en gran medida la eficiencia de instalación y mantenimiento; después del bloqueo, el ajuste es apretado, con excelente resistencia a los golpes y rendimiento anticaída, lo que puede resistir eficazmente la vibración y el tirón externo durante el funcionamiento del equipo, garantizando una conexión continua y estable.

Parámetros eléctricos

Número de polos	Conector impermeable de 8 pines
Clasificación de corriente	50+15A +5A máx.
Clasificación de voltaje	300 VCA máx.
Voltaje de durabilidad	1500 VCA a 60 s.

Parámetros técnicos

Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500 VCC
Temperatura de funcionamiento	-40°C ~ +105°C
Clase IP	IP67 (1 m / 30 min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro
Material del sello	Silicona

Parámetros de funcionamiento

Clasificación de voltaje	600 VCA máx.
Clasificación de corriente	50A máx.
Tamaño mínimo del cable OD	3,0 mm ~ 6,0 mm
Tamaño máximo del cable OD	8,0 mm ~ 16,0 mm
Sección transversal máxima del cable	0,5 mm² ~ 10,0 mm²

Preguntas frecuentes

P1: ¿Es usted una fábrica o una empresa comercial?

R: Somos una fábrica. Ubicada en el Parque Industrial Ulinkcon, Distrito Bao'an, Shenzhen, China

P2: ¿Puedo tener una etiqueta personalizada?

R: Sí, por supuesto, puede crear su propia etiqueta y paquete privados, si necesita diseñar el embalaje, también tenemos un diseñador profesional para servirle.

P3: ¿Están certificados sus productos? ¿Qué certificaciones tiene?

R: Todos nuestros productos están certificados por RoHS, CE y otros estándares internacionales. Las certificaciones específicas (por ejemplo, FCC, UL) se pueden proporcionar a pedido en función de su mercado objetivo.
