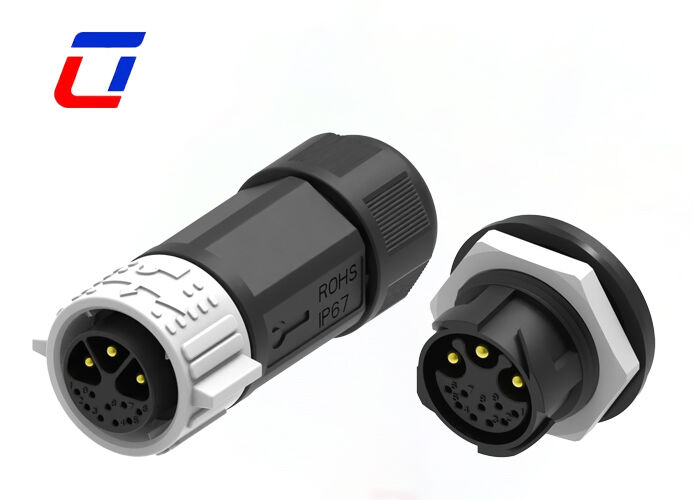

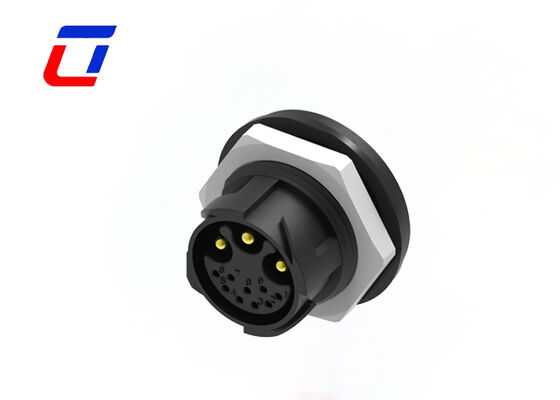

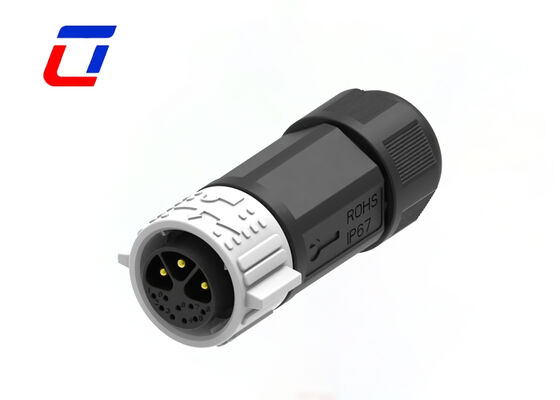

Name: M25 Conector de montaje de panel masculino femenino Revestido de oro Conector impermeable de 3+9 pines
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Inicio Productos Zócalo impermeable del enchufe

M25 Conector de montaje de panel masculino femenino Revestido de oro Conector impermeable de 3+9 pines

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs
Número de modelo:	M25

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	Caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, MoneyGram, L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:	3+9 PIN	Clasificación impermeable:	IP67
Rango de temperatura:	-40℃~+105℃	Material:	Nylon
Modo de conexión:	Bloqueo de empuje	Material aislante:	CLORURO DE POLIVINILO
Resaltar:	Conector de montaje de panel impermeable M25 , conector de 3+9 pines , recubierto de oro

Tipo de conector con múltiples pines Conector impermeable de 3+9 pines M25 para exteriores

Principales características

Sistema de bloqueo por empuje y liberación rápida
Opciones de núcleos múltiples: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin y 2+20Pin
Versión de montaje de campo:opciones de cable a cable y de cable a tablero
Corriente nominal 30A+5A para trabajo prolongado
Servicio de montaje de cables soportado, bienvenido a la medida
OEM / ODM bienvenido

Industria de las aplicaciones

Aplicación de las comunicaciones
máquinas de codificación de productos
Código del producto del inventario
sistemas de inyección de tinta
Sistema solar
Equipo de inyección de tinta industrial
Equipo de energía eléctrica
Equipo forense y patológico de laboratorio
Equipo de comunicaciones
Maquinaria pesada

Detalles rápidos de 6PinConector Hombre mujer

1Especificaciones clave

Artesanía básica: El diseño de la terminal de oro mejora la conductividad eléctrica y el rendimiento anti-oxidación, prolongando la vida útil del producto
Detalles de la interfaz: Dimensión M25 con configuración 3+9 pin multi-pin, que permite el apareamiento macho-hembra y es compatible con aplicaciones de panel montado
Clasificaciones eléctricas: corriente nominal 30A + 5A, ideal para los requisitos de suministro de energía y transmisión de señal de dispositivos de potencia media.
Rendimiento de protección: la construcción impermeable garantiza un funcionamiento confiable en ambientes exteriores hostiles, resistiendo eficazmente la humedad y el polvo

2Ventajas principales del producto

Ventajas de los terminales con placas de oro: la mínima resistencia al contacto garantiza una transmisión eléctrica eficiente y estable, con una excelente resistencia a la oxidación y la corrosión
Instalación y acoplamiento fáciles: soporta montaje de panel, con estructura de apareamiento macho-hembra para posicionamiento preciso y montaje/desmontaje sin complicaciones
Función integrada de múltiples pines: circuitos independientes de 3 + 9 pines permiten la alimentación simultánea y la transmisión de señales multicanal, logrando una alta integración funcional
Durabilidad en exteriores: el diseño impermeable sellado resiste eficazmente la lluvia, la humedad y el polvo, por lo que es adecuado para el uso al aire libre a largo plazo

3. Escenarios de aplicación

Ampliamente utilizado en equipos de monitoreo al aire libre, sistemas de iluminación al aire libre y otros escenarios que requieren una fuente de alimentación a prueba de agua al aire libre
Apto para líneas de producción de automatización industrial, instrumentos de ensayo al aire libre y otros equipos que necesiten transmitir señales de potencia y multicanal al mismo tiempo
Aplicable a varias necesidades de conexión de equipos eléctricos exteriores de potencia media que requieren montaje en panel y acoplamiento masculino femenino

4Servicios personalizados

Proporciona servicios de personalización para conectores M25 3+9 pines multipines, que pueden adaptarse de acuerdo con las dimensiones reales de instalación y las especificaciones del cable (diámetro/longitud del cable)
Para la personalización, es necesario proporcionar escenarios de uso detallados y parámetros técnicos, y un equipo profesional proporcionará una solución exclusiva de adaptación de Panel Mount

Características del tipo de producto
Sistema de conectores	Cable a bordo
Se puede sellar	- ¿ Qué?
El conector y el contacto terminan en	Cables y cables
Tipo de conector circular	Enchufe, receptáculo
Tipo de concha	Conchas de plástico
Tipo de producto	Conjunto de conectores
Características de la configuración
Número de posiciones	3 + 9
Número de posiciones de la señal	9
Los contactos precargados	- ¿ Qué?
Características eléctricas
Voltado de trabajo (VAC)	600V al máximo.
Voltado de funcionamiento (VDC)	600V al máximo.
Características del cuerpo
Material de las cáscaras	El PA66
Tipo de material aislante del conector circular	Los materiales termoplásticos con bajo riesgo de incendio
Sellado herméticamente	- ¿ Qué?
Estilo de entrada	El lado
Tipo de protección del medio ambiente	Elastómeros sellados, herméticamente sellados
Material del anillo O	Elastómeros sellados, herméticamente sellados
Protección del medio ambiente	- ¿ Qué?
Características de contacto
Cantidad de corriente de contacto (máximo) (A).	30A más 5A como máximo.
Tipo de contacto del conector circular	Conector de pines
Mecánica de fijación
Tipo de montaje del conector	Montura del cable (pendente libre)
Tipo de alineación de apareamiento	Con llave
Conservación del apareamiento	Con el
Las dimensiones
Tamaño del cable (AWG)	20AWG, 18AWG y 16AWG.14AWG,
Condiciones de uso
Rango de temperatura de funcionamiento (°C)	-40 ~ 105 °C
Nivel de sellado por agua IP	Protección IP67
Nivel de sellado del polvo IP	6
Normas de la industria
Calificación de inflamabilidad UL	Se aplican las siguientes condiciones:

Dimensión de la producción

Más detalles técnicos

Preguntas frecuentes

P1: ¿Cuántos materiales puede proporcionar?

A1: Hay algunos materiales diferentes de conector y cable, por lo general utilizamos material de PVC / Nylon para el conector del producto, material de PVC / caucho / silicona se utilizó en el cable.Por supuesto, también podemos según sus requisitos para elegir el material.

Pregunta 2:¿Qué pasa si hay problemas de calidad con los bienes recibidos?

A2: ¿Qué es esto?Por favor, proporcione fotos/vídeos de los productos defectuosos dentro de los 7 días de la recepción.o una restitución parcial en función de la situación.

P3: ¿Cómo elegir el conector adecuado?

A3: ¿Qué es eso?Tienes que hacer lo siguiente:
* Confirme la calificación actual y el número de contactos
* Confirmar el estilo de ensamblaje necesita pre-cable o no. Si es necesario, luego confirmar el siguiente.
* Confirmación de la medición del cable
* Confirme la longitud del cable y el material.
