M25 3+13 Pin IP67 Conector a prueba de agua Conectores de liberación rápida de múltiples pines para energía solar
Conector de datos y energía IP67, bloqueo rápido
Principales características
- Sistema de bloqueo por empuje y liberación rápida
- Opciones de núcleo múltiple: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin y 2+20Pin
- Versión de montaje de campo: opciones de cable a cable y de cable a tabla
- Corriente nominal 20A para trabajo prolongado
- Servicio de montaje de cables soportado, bienvenido a la medida
- OEM / ODM bienvenido
Especificaciones del producto
Diseño de núcleo dividido de 16 pines 3+13
El diseño dividido de 16 pines (3 pines de potencia + 13 pines de señal) elimina la interferencia cruzada, admite el suministro de energía industrial y la transmisión de señales de precisión múltiple.Estructura circular conforme a la M25 con soporte de panel, una alineación precisa de los pines para conexiones estables.
Estructura circular resistente al agua y duradera
El sello impermeable de alta calidad con anillo de goma personalizado resiste la lluvia, la arena, el aceite y la humedad.ofrece una fuerte resistencia al impacto/torsión para manejar las vibraciones del dispositivo y reducir los fallos de conexión.
El panel está listo para una fácil integración
Las hebillas de montaje estándar y los orificios de fijación permiten una rápida integración de los paneles.
Soluciones ODM personalizadas disponibles
Apoya la personalización de ODM (cerraduras de interfaz, materiales terminales, actualizaciones impermeables, colores de la cáscara, etc.).
Industria de las aplicaciones
- Aplicación de las comunicaciones
- Máquinas para codificar productos
- Codificación del producto de inventario
- Sistemas de inyección de tinta
- Sistema solar
- Equipo de inyección de tinta industrial
- Equipo de energía eléctrica
- Equipo forense y patológico de laboratorio
- Equipo de comunicaciones
- Maquinaria pesada
Especificaciones técnicas
| Categoría de características |
Especificación |
| Sistema de conectores |
Cable a bordo |
| Se puede sellar |
- ¿ Qué? |
| El conector y el contacto terminan en |
Cables y cables |
| Tipo de conector circular |
Enchufe, receptáculo |
| Tipo de concha |
Conchas de plástico |
| Tipo de producto |
Conjunto de conectores |
| Número de posiciones |
3 + 13 |
| Número de posiciones de la señal |
13 |
| Los contactos precargados |
- ¿ Qué? |
| Voltado de trabajo (VAC) |
300V al máximo. |
| Voltado de funcionamiento (VDC) |
300V al máximo. |
| Material de las cáscaras |
El PA66 |
| Tipo de material aislante del conector circular |
Los materiales termoplásticos con bajo riesgo de incendio |
| Sellado herméticamente |
- ¿ Qué? |
| Estilo de entrada |
El lado |
| Tipo de protección del medio ambiente |
Elastómeros sellados, herméticamente sellados |
| Material del anillo O |
Elastómeros sellados, herméticamente sellados |
| Protección del medio ambiente |
- ¿ Qué? |
| El valor de la corriente de contacto (máximo) (A) |
15A como mucho. |
| Tipo de contacto del conector circular |
Conector de pines |
| Tipo de montaje del conector |
Montura del cable (pendente libre) |
| Tipo de alineación de apareamiento |
Con llave |
| Conservación del apareamiento |
Con el |
| Tamaño del cable (AWG) |
20AWG, 18AWG, 16AWG y 14AWG |
| Rango de temperatura de funcionamiento (°C) |
-40 ~ 105 °C |
| Nivel de sellado por agua IP |
Protección IP67 |
| Nivel de sellado del polvo IP |
6 |
| Calificación de inflamabilidad UL |
Se aplican las siguientes condiciones: |

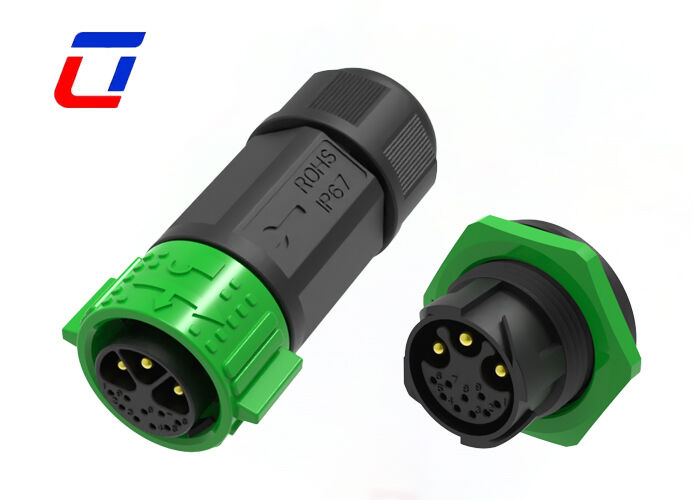

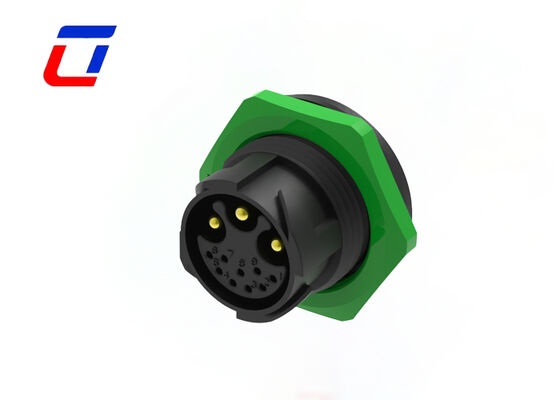

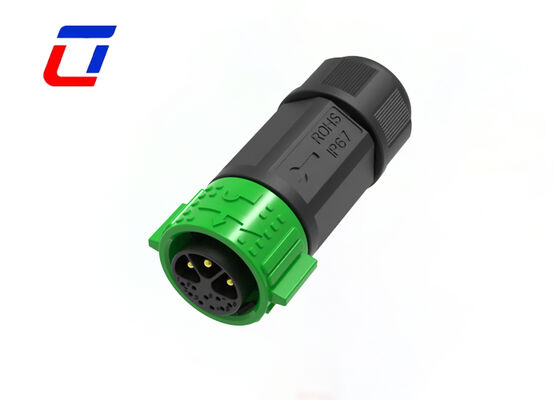

Imágenes del producto
Preguntas frecuentes
P1: ¿Cómo puedo obtener muestras?
R1: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede hacerme saber su número de mensajero y su dirección de detalle, entonces puedo enviarle una muestra a la vez.
P2: ¿Quién es responsable del despacho de aduanas? ¿Provee los documentos necesarios?
R2: Proporcionaremos documentos completos de despacho de aduanas (factura comercial, lista de embalaje, conocimiento de embarque, informes de certificación).Las tarifas y derechos de despacho de aduana son a cargo del comprador (condiciones EXW/FOB)Podemos ayudar con la preparación de documentos si es necesario.
P3: ¿Existe un descuento para pedidos de gran cantidad?
R3: Sí, ofrecemos descuentos por niveles para pedidos a granel. Cuanto más pida, más competitivo será el precio. Por favor, infórmenos su cantidad esperada para una cotización personalizada.
