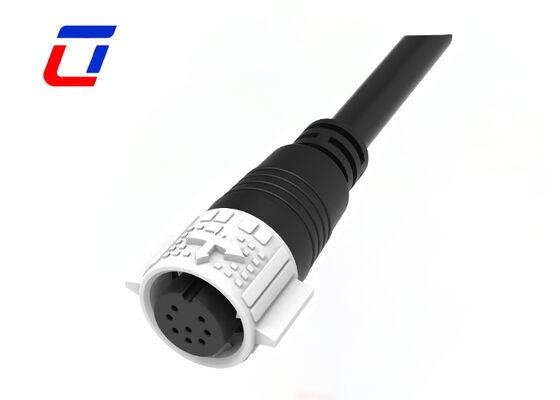

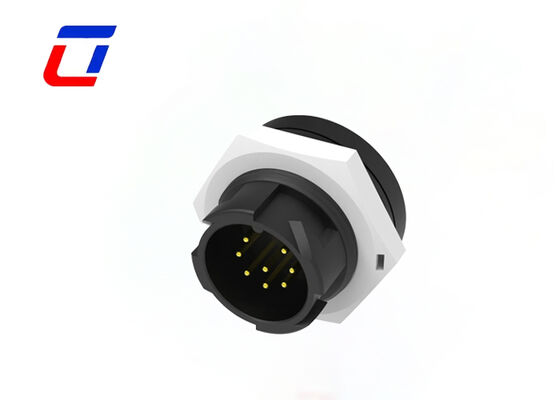

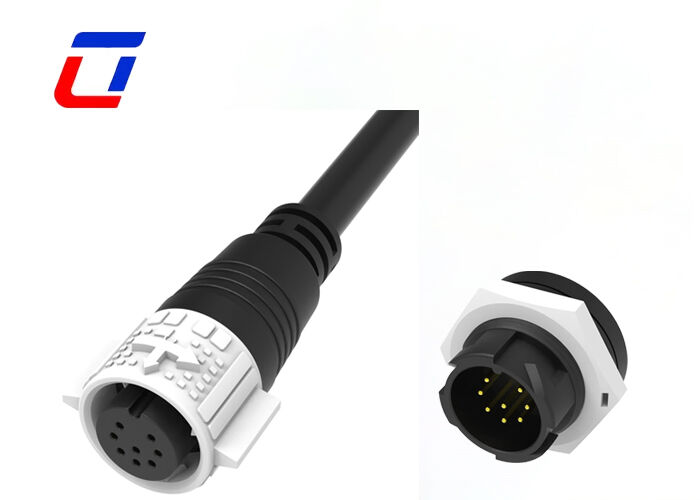

Conector impermeable de 8 hilos M19 para exteriores para transmisión de señal
Descripción general del producto
Diseñado para la transmisión de datos en exteriores, este conector M19 de 8 pines cuenta con compatibilidad de 300 V, protección IP67 y una estructura de liberación rápida. Su diseño de 8 pines admite la transmisión de datos síncrona multicanal, con conexión de cable macho-hembra y liberación rápida con un solo clic para una instalación/mantenimiento eficientes.
Características principales
- Sistema de liberación rápida con bloqueo a presión para una operación sin herramientas
- Múltiples configuraciones de pines disponibles: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
- Opciones combinadas de alimentación y señal: 3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines
- Opciones de transmisión de señal: 6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines
- Versiones de montaje en campo: opciones de cable a cable y de cable a placa
- Corriente nominal de 10 A para funcionamiento continuo
- Servicio de ensamblaje de cables compatible con opciones de personalización
- Servicios OEM/ODM disponibles
Especificaciones técnicas
| Parámetros eléctricos |
| Número de polos |
8 pines |
| Clasificación de corriente |
10 A máx. |
| Clasificación de voltaje |
300 VCA máx. |
| Voltaje de durabilidad |
1000 VCA a 60 s. |
| Parámetros técnicos |
| Resistencia de contacto |
10 mΩ máx. |
| Estructura de aislamiento |
500 MΩ a 500 VCC |
| Temperatura de funcionamiento |
-40°C ~ +105°C |
| Clase IP |
IP67 (1 m / 30 min) cuando está acoplado |
| Material del molde |
PA66 |
| Material de contacto/terminal |
Latón chapado en oro |
| Material del sello |
Silicona |
| Parámetros de funcionamiento |
| Clasificación de voltaje |
300 VCA máx. |
| Clasificación de corriente |
5 A máx. |
| Tamaño mínimo del cable OD |
3,0 mm ~ 6,0 mm |
| Tamaño máximo del cable OD |
8,0 mm ~ 10,0 mm |
| Sección transversal máxima del cable |
0,5 mm² ~ 1,5 mm² |
Industrias de aplicación
- Luces de cultivo
- Equipos de comunicación
- Máquinas de codificación de productos
- Sistemas de codificación de productos de inventario
- Sistemas de inyección de tinta
- Sistemas solares
- Equipos industriales de inyección de tinta
- Equipos de energía eléctrica
- Equipos forenses y de patología de laboratorio
- Maquinaria pesada
Diseño de producto
