Name: Conector eléctrico estanco de 20A M19 de 5 pines, conector circular de bloqueo rápido
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos Conector de poder impermeable

Conector eléctrico estanco de 20A M19 de 5 pines, conector circular de bloqueo rápido

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Tensión nominal:	300V	Alfiler:	5 pines
Clasificación resistente al fuego:	UL94-V0	Temperatura de funcionamiento:	-40℃~+105℃
Material:	Nylon	Nivel de protección:	IP67
Resaltar:	Conector eléctrico impermeable de 20A , Conector M19 de bloqueo rápido , Conector circular de alimentación de 5 pines

Conector eléctrico estanco de 20A M19 de 5 pines, conector circular de bloqueo rápido

Descripción general del producto

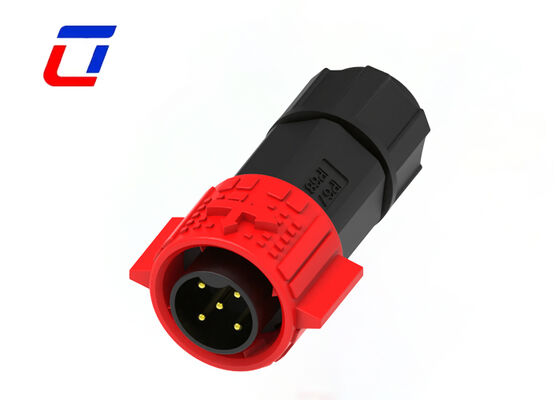

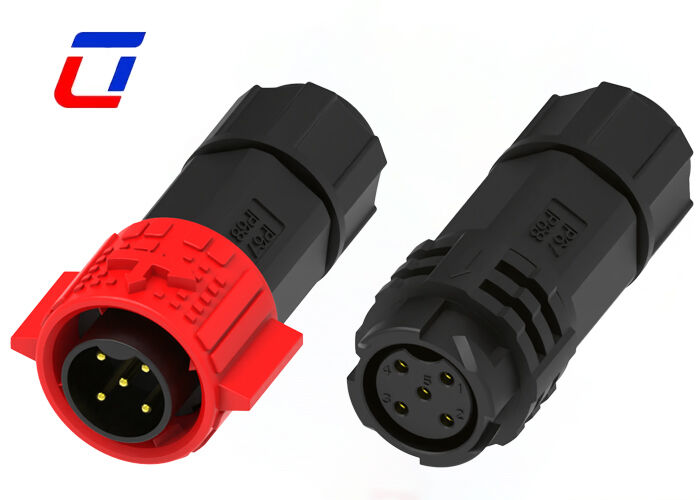

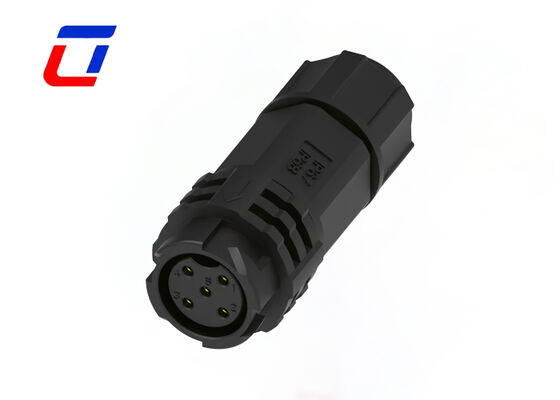

Conector impermeable circular M19 PA66 de 5 pines, 300 V, macho a hembra

Características principales

Sistema de liberación rápida con bloqueo por pulsación
Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines para combinación de señal de alimentación
6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines disponibles para señal
Versión de montaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20A para trabajo prolongado
Servicio de montaje de cable compatible, bienvenido a personalizar
OEM/ODM bienvenido

Descripción técnica

Construido con material PA66 de alta resistencia, este conector circular M19 de 5 pines es capaz de soportar la transmisión de energía de alto voltaje de 300 V. La estructura de acoplamiento macho-hembra, junto con su rendimiento impermeable confiable, lo convierte en una opción ideal para los requisitos de conexión de energía en varios escenarios.

La carcasa de PA66 es altamente resistente a la intemperie y al envejecimiento, y la acción de conexión suave entre los extremos macho y hembra garantiza que tanto la seguridad como la practicidad se aborden adecuadamente. Los pines de cobre con excelente conductividad reducen significativamente la pérdida de transmisión, y el voltaje nominal de 300 V lo hace compatible con diferentes tipos de equipos de alto voltaje.

Con una clasificación de impermeabilidad y a prueba de polvo IP67, no se ve afectado por la lluvia y el polvo. La carcasa de PA66 resiste altas temperaturas y la corrosión, y junto con sus propiedades de aislamiento mejoradas, proporciona doble protección contra los riesgos de alto voltaje.

El diseño estructural macho-hembra presenta una alineación a prueba de fallos para evitar una inserción incorrecta. La carcasa de PA66 puede funcionar de forma estable en temperaturas que oscilan entre -40 °C y 105 °C, lo que lo hace adecuado para entornos operativos hostiles. La parte trasera es compatible con cables de 0,5-2,5 mm², y las funciones integradas de sellado y bloqueo mejoran la fiabilidad de la conexión.

Especificaciones eléctricas

Parámetro	Valor
Número de polos	5 pines
Clasificación de corriente	20A máx.
Clasificación de voltaje	300 VCA máx.
Voltaje de durabilidad	1000 VCA a 60 s.

Parámetros técnicos

Parámetro	Valor
Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500 VCC
Temperatura de funcionamiento	-40 °C ~ +105 °C
Clase IP	IP67 (1 m / 30 min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro
Material del sello	Silicona

Parámetros de funcionamiento

Parámetro	Valor
Clasificación de voltaje	600 VCA máx.
Clasificación de corriente	15A máx.
Tamaño mínimo del cable OD	3,0 mm ~ 6,0 mm
Tamaño máximo del cable OD	8,0 mm ~ 10,0 mm
Sección transversal máxima del cable	0,5 mm² ~ 2,5 mm²

Industrias de aplicación

Luces de cultivo
Aplicación de comunicaciones
Máquinas de codificación de productos
Codificación de productos de inventario
Sistemas de inyección de tinta
Sistema solar
Equipos industriales de inyección de tinta
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicaciones
Maquinaria pesada

Diseño de producto

Preguntas frecuentes

¿Aceptan otras divisas además del USD?

Nuestra moneda predeterminada es el USD, pero también podemos aceptar EUR, GBP u otras divisas principales. Por favor, confirme el tipo de cambio con nuestro equipo de ventas al realizar el pedido.

¿Están certificados sus productos? ¿Qué certificaciones tienen?

Todos nuestros productos están certificados por RoHS, CE y otros estándares internacionales. Se pueden proporcionar certificaciones específicas (por ejemplo, FCC, UL) a petición en función de su mercado objetivo.

¿Cómo puedo obtener muestras?

Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede informarme su número de mensajería y su dirección detallada, y entonces puedo enviarle la muestra de inmediato.

¿Qué es el voltaje nominal?

El voltaje nominal, también conocido como voltaje de funcionamiento, depende principalmente del material aislante del conector utilizado, el espaciamiento entre el tamaño del contacto. Algunos de los componentes o dispositivos que estén por debajo de su voltaje nominal pueden no completar sus funciones.
