Name: Conector de placa a cable de alta corriente M19 300V, conector macho hembra de 4 pines
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos Conector de poder impermeable

Conector de placa a cable de alta corriente M19 300V, conector macho hembra de 4 pines

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Calificación actual:	15A	Tensión nominal:	300V
Tipo de conector:	Conector rápido	Material:	Nylon
Color:	Rojo Azul Blanco Negro Amarillo	Clasificación resistente al fuego:	UL94-V0
Resaltar:	Conector de alimentación impermeable M19 de 4 pines , Conector de alta corriente de cable a tablero , Conector macho hembra 300V

Conector de placa a cable de alta corriente M19 300V Conector macho hembra de 4 pines

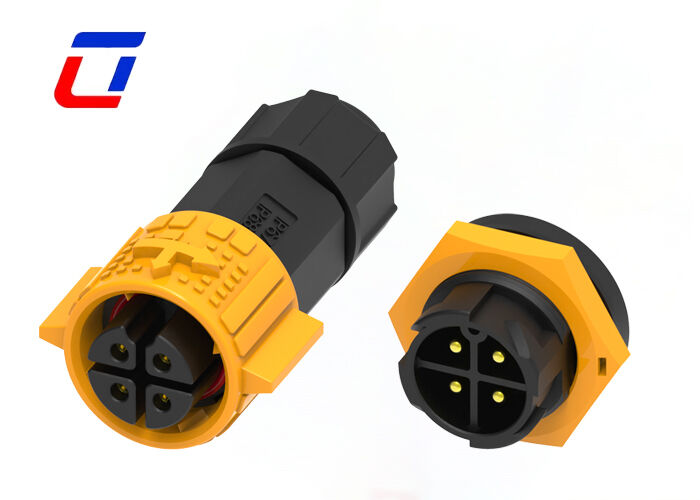

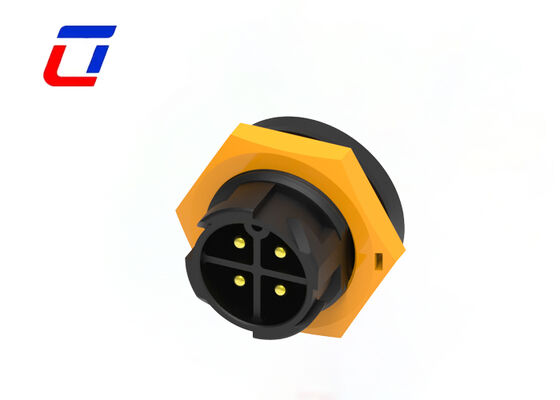

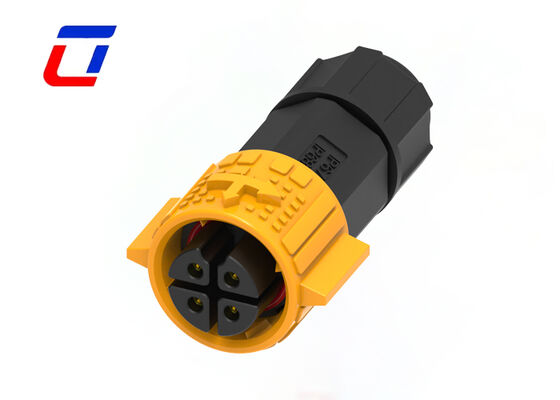

Conector exterior M19 de 4 pines macho a hembra a prueba de agua IP67

El conector macho y hembra M19 de 4 pines de cable a placa (WTB) está diseñado para aplicaciones de transmisión de alta corriente, con una clasificación de corriente de 15A y una clasificación de voltaje de 300V. Su construcción robusta y su rendimiento eléctrico estable lo convierten en una solución ideal para conexiones industriales y de equipos. El diseño de emparejamiento macho-hembra garantiza conexiones confiables entre cables y placas de circuito, mientras que la configuración de 4 pines cumple con los requisitos de transmisión de señal y energía para equipos de media a alta potencia.

Construido con una carcasa de nailon reforzado con fibra de vidrio que cumple con los estándares de retardante de llama UL94 V0, este conector ofrece una excepcional resistencia a altas temperaturas, resistencia a la corrosión y propiedades de aislamiento. Funciona de manera confiable en entornos de temperatura que van desde -40℃ a 105℃. Los contactos de latón de alta conductividad con revestimiento de oro presentan una resistencia de contacto inferior a 10 mΩ, una resistencia de aislamiento superior a 500 mΩ y soportan voltajes de hasta 1000 V, lo que garantiza una pérdida y generación de calor mínimas durante la transmisión de alta corriente.

Con mecanismos opcionales de autobloqueo de empujar-tirar o fijación con rosca de plástico, el conector mantiene conexiones seguras incluso en entornos de vibración industrial. Cumple con los estándares ambientales RoHS y está certificado por CE y UL, y encuentra aplicaciones en equipos de automatización industrial, módulos de alimentación, pantallas LED, dispositivos médicos y nuevos sistemas de energía.

Características principales

Sistema de liberación rápida con bloqueo de empuje
Múltiples configuraciones de pines: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
Opciones combinadas de alimentación y señal: 3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines
Opciones solo de señal: 6 pines a 18 pines disponibles
Versiones de montaje en campo para aplicaciones de cable a cable y de cable a placa
Clasificación de corriente de 15A para funcionamiento continuo
Servicios de ensamblaje de cables disponibles
Personalización OEM/ODM bienvenida

Parámetros eléctricos

Número de polos	4 pines
Clasificación de corriente	15A máx.
Clasificación de voltaje	300 VCA máx.
Voltaje de durabilidad	1000 VCA a 60 s.

Parámetros técnicos

Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500 VCC
Temperatura de funcionamiento	-40°C ~ +105°C
Clase IP	IP67 (1 m / 30 min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro
Material del sello	Silicona

Parámetros de funcionamiento

Clasificación de voltaje	600 VCA máx.
Clasificación de corriente	15A máx.
Tamaño mínimo del cable OD	3,0 mm ~ 6,0 mm
Tamaño máximo del cable OD	8,0 mm ~ 10,0 mm
Área de sección transversal máxima del cable	0,5 mm² ~ 2,5 mm²

Industrias de aplicación

Luces de crecimiento
Equipos de comunicación
Máquinas de codificación de productos
Sistemas de codificación de productos de inventario
Sistemas de inyección de tinta
Sistemas solares
Equipos industriales de inyección de tinta
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicación
Maquinaria pesada

Diseño de producto

Preguntas frecuentes

¿Es usted una fábrica o una empresa comercial?

Somos una fábrica ubicada en el Parque Industrial Ulinkcon, Distrito Bao'an, Shenzhen, China.

¿Cuál es el voltaje nominal?

El voltaje nominal, también conocido como voltaje de funcionamiento, depende principalmente del material aislante y el espaciamiento de los contactos del conector. Es posible que algunos componentes no funcionen correctamente por debajo de su voltaje nominal.

¿Cómo puedo obtener muestras?

Nos complace proporcionar muestras, con los costos de flete a cargo del cliente. Proporcione su número de cuenta de mensajería y la dirección detallada para el envío de la muestra.

¿Puedo tener etiquetado personalizado?

Sí, admitimos el etiquetado privado y el embalaje personalizado. Nuestro equipo de diseño profesional está disponible para ayudar con los requisitos de diseño de embalaje.
