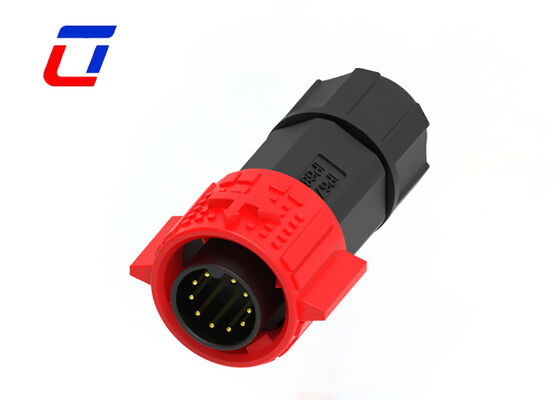

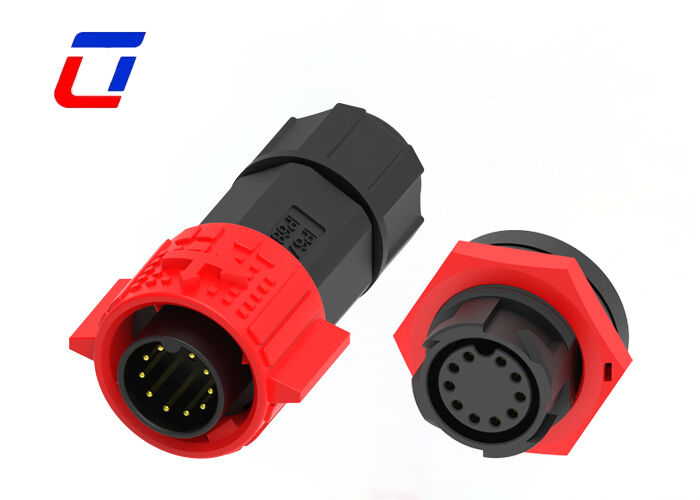

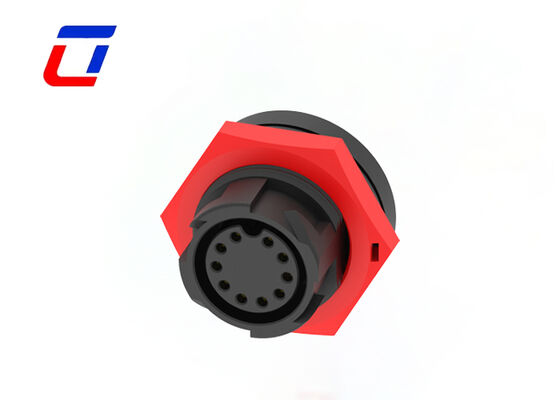

Conector de datos de 10 pines M19 Conectores impermeables de conexión rápida de cable a placa
Descripción del producto
Los conectores impermeables de desconexión rápida de 10 pines M19 de cable a placa proporcionan soluciones de conectividad fiables para aplicaciones industriales que requieren un rendimiento robusto en entornos difíciles.
Especificaciones de señal principales
Interfaz M19 con núcleos de señal de 10 pines optimizados para transmisión de baja potencia. Cuenta con acoplamiento rápido macho-hembra con posicionamiento preciso de los pines para evitar conexiones erróneas, soportando requisitos de transmisión de señales paralelas multigrupo.
Diseño de protección exterior
El sellado impermeable integrado proporciona resistencia contra la lluvia, el polvo, la condensación y la exposición a los rayos UV. La carcasa de plástico de ingeniería resistente a la intemperie ofrece resistencia a la temperatura de -40 °C a 105 °C con excelentes propiedades antienvejecimiento, lo que la hace adecuada para climas exteriores hostiles.
Rendimiento de transmisión de señal
Optimizado para señales de baja potencia con núcleos de pines de latón chapados en oro que garantizan una resistencia de contacto ultrabaja, una mínima pérdida de señal y sólidas capacidades antiinterferencias para evitar la distorsión de la señal y garantizar una transmisión clara.
Ventajas de conexión y aplicaciones
El sistema de conexión macho-hembra a presión proporciona una inserción suave, un bloqueo seguro y un excelente rendimiento antivibración/anti-caída. Ampliamente utilizado en sensores exteriores, monitorización de seguridad, control de iluminación, monitores ambientales y diversas aplicaciones industriales.
Parámetros eléctricos
| Número de polos |
10 pines |
| Corriente nominal |
5A máx. |
| Tensión nominal |
300 VCA máx. |
| Tensión de durabilidad |
1500 VCA a 60 s. |
Industrias de aplicación
- Luces de crecimiento
- Aplicación de comunicaciones
- Máquinas de codificación de productos
- Codificación de productos de inventario
- Sistemas de inyección de tinta
- Sistema solar
- Equipos de inyección de tinta industrial
- Equipos de energía eléctrica
- Equipos forenses y de patología de laboratorio
- Equipos de comunicaciones
- Maquinaria pesada
Parámetros técnicos
| Resistencia de contacto |
10 mΩ máx. |
| Estructura de aislamiento |
500 MΩ a 500 VCC |
| Temperatura de funcionamiento |
-40 °C ~ +105 °C |
| Clase IP |
IP67 (1m / 30min) cuando está acoplado |
| Material del molde |
PA66 |
| Material del contacto/terminal |
Latón chapado en oro |
| Material del sello |
Silicona |
Características principales
- Sistema de liberación rápida con bloqueo a presión
- Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
- 3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines para combinación de señal de alimentación
- 6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines para señal disponibles
- Versión de montaje en campo: opciones de cable a cable y de cable a placa
- Servicio de ensamblaje de cables admitido, bienvenido a personalizar
- OEM/ODM bienvenidos
Parámetros de operación
| Tensión nominal |
300 VCA máx. |
| Corriente nominal |
5A máx. |
| Diámetro exterior mínimo del cable |
3.0 mm ~ 6.0 mm |
| Diámetro exterior máximo del cable |
8.0 mm ~ 10.0 mm |
| Área máxima de sección transversal del cable |
0.5 mm² ~ 2.5 mm² |
Boceto de diseño
