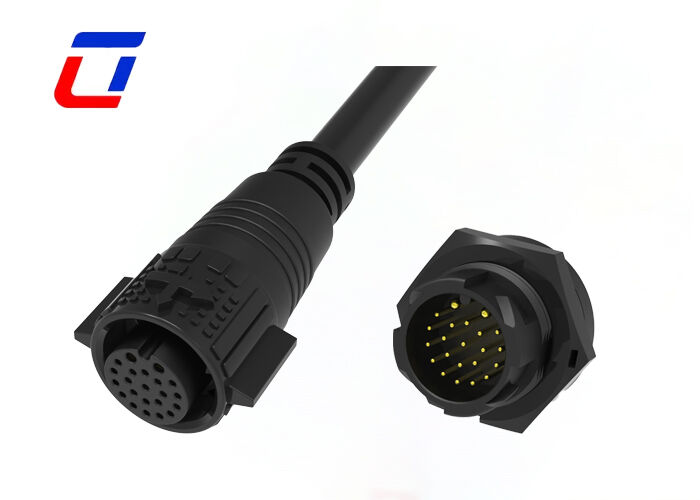

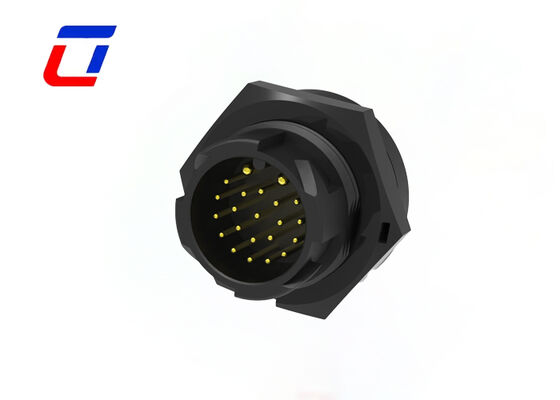

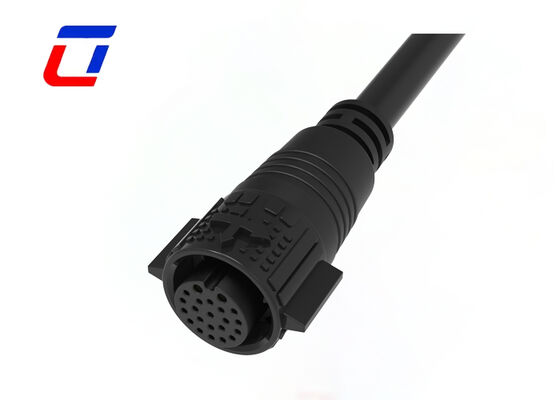

M19 Conector de luz LED de 2+20 pines Conector de conexión rápida de cable masculino conector de cable femenino
Resumen del producto
Conectores de alimentación de 2 pines con conector de datos de 20 pines M19 diseñados para un rendimiento confiable en entornos exigentes.
Especificaciones básicas y adaptación de doble corriente
El diseño de precisión de 2+20 pin separa los canales de potencia y señal. La interfaz circular estándar M19 con conectores masculinos y femeninos completos admite una salida de corriente nominal doble de 15A+5A.5A para la transmisión de señales de baja potenciaLas características del sistema son el acoplamiento preciso, la impedancia de contacto estable, la compatibilidad de los cables y la instalación eficiente.
Protección impermeable de alto nivel
IP67 resistente al agua y al polvo, carcasa sellada integrada con anillo de goma de alto rendimiento resiste la lluvia, salpicaduras, polvo y inmersión a corto plazo.Elimina el cortocircuito y los riesgos de fugas en la transmisión de doble corriente, garantizando la estabilidad en ambientes exteriores, húmedos y complejos.
Diseño seguro de conexión masculino-femenino
Una estructura de conexión rápida y precisa con bloqueo automático después de la inserción, que garantiza una conexión firme contra las vibraciones y el tirón.adecuado para escenarios de embotellamiento frecuente.
Industria de las aplicaciones
- Luces de crecimiento
- Aplicación de las comunicaciones
- Máquinas de codificación de productos
- Código del producto del inventario
- Sistemas de inyección de tinta
- Sistema solar
- Equipo de inyección de tinta industrial
- Equipo de energía eléctrica
- Equipo forense y patológico de laboratorio
- Equipo de comunicaciones
- Maquinaria pesada
Parámetros eléctricos
| Número de polacos |
Conector impermeable de 2+20 pines |
| Calificación actual |
15A+5A |
| Nivel de tensión |
300VAC máximo |
| Váltidad de durabilidad |
El valor de las emisiones de CO2 será el mismo que el valor de las emisiones de CO2. |
Parámetros técnicos
| Resistencia de contacto |
10 mΩ máximo |
| Estructura de aislamiento |
500 MΩ a 500 VDC |
| Temperatura de funcionamiento |
-40 °C ~ +105 °C |
| Clasificación IP |
IP67 (1m / 30min) cuando está acoplado |
| Material de moho |
El PA66 |
| Materiales de contacto y terminales |
El cobre recubierto |
| Material del sello |
De polietileno |
Parámetros de funcionamiento
| Nivel de tensión |
600VAC máximo |
| Calificación actual |
20A máximo |
| Tamaño de cable mínimo |
3.0 mm ~ 6.0 mm |
| Tamaño máximo del cable |
8.0 mm ~ 10.0 mm |
| Área máxima de sección transversal del cable |
0.5 mm2 ~ 2,5 mm2 |
Esquema de diseño
Preguntas frecuentes
P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica ubicada en el Parque Industrial Ulinkcon, distrito Bao'an, Shenzhen, China
P: ¿Cómo puedo obtener muestras?
R: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede decirme su número de mensajero y su dirección de detalle, entonces puedo enviarle una muestra a la vez.
P: ¿Existe un descuento para pedidos de gran cantidad?
R: Sí, ofrecemos descuentos por niveles para pedidos a granel. Cuanto más pida, más competitivo será el precio. Por favor, infórmenos su cantidad esperada para una cotización personalizada.
