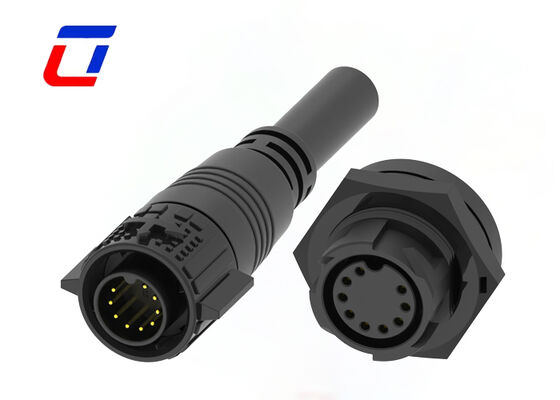

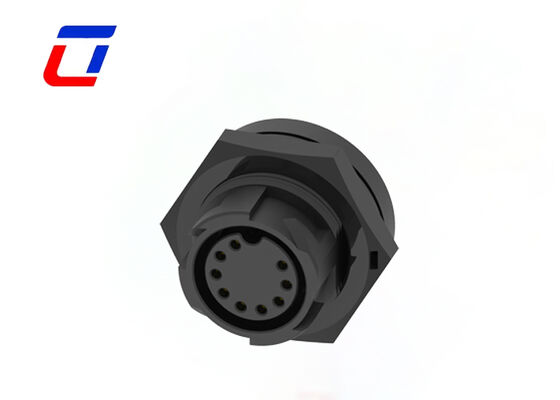

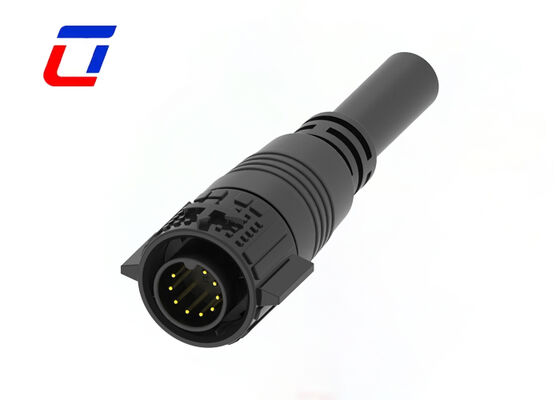

Conector de cable masculino de 9 pines M19 - Conector industrial de aviación impermeable
Conector de datos de 9 pines M19 IP67 Conector a prueba de agua
Principales características
- Sistema de liberación rápida de bloqueo por empuje para una conexión fácil
- Opciones multicore: 2Pin, 3Pin, 4Pin, 5Pin para aplicaciones de energía
- Opciones combinadas de señal de potencia: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin y 2+20Pin
- Opciones de señal: 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin y 18Pin
- Versión de montaje de campo con opciones de cable a cable y cable a tablero
- 5A corriente nominal para funcionamiento continuo
- Servicio de montaje de cables soportado con opciones personalizadas disponibles
- Servicios OEM/ODM bienvenidos
Industria de las aplicaciones
- Luces de crecimiento
- Equipo de comunicaciones
- Máquinas de codificación de productos
- Sistemas de codificación de productos de inventario
- Sistemas de inyección de tinta
- Sistemas solares
- Equipo de inyección de tinta industrial
- Equipo de energía eléctrica
- Equipo forense y patológico de laboratorio
- Maquinaria pesada
Resumen del producto
El conector de cable masculino de 9 pines M19 es una solución de transmisión de señal de alta gama diseñada específicamente para entornos industriales.este conector sirve como un componente central para la automatización industrial y equipos electrónicos al aire libreConstruido según las especificaciones de interfaz circular estándar M19 con un diseño de 9 pines de precisión, garantiza una transmisión de señal confiable y un acoplamiento sin fisuras con los conectores femeninos correspondientes.
Con una clasificación IP67 a prueba de agua y polvo, el conector utiliza una estructura de sellado completamente cerrada con anillos de goma a prueba de agua dedicados para resistir la lluvia, el polvo, la humedad,y otros retos ambientalesEl mecanismo de bloqueo automático de empuje-tirón mantiene las conexiones seguras incluso bajo vibración e impacto, al tiempo que permite la instalación y el mantenimiento sin herramientas.
Construido con plástico de ingeniería reforzado PA66 resistente a la intemperie, la carcasa proporciona una excelente resistencia a los rayos UV, propiedades antienvejecimiento y resistencia a la corrosión.El conector mantiene la estabilidad estructural en un amplio rango de temperaturas de -40°C a +105°CLos pines de latón recubiertos de oro aseguran una baja resistencia al contacto (<10mΩ), una conductividad estable y una resistencia excepcional a la oxidación y al desgaste a través de más de 500 ciclos de apareamiento.
Este conector, que cumple con las normas ambientales RoHS y está certificado por CE y UL, cumple con las especificaciones internacionales de seguridad eléctrica industrial de bajo voltaje.Las aplicaciones incluyen sistemas de control de automatización industrial, equipos PLC, sensores exteriores, iluminación paisajística, monitoreo de seguridad y nuevos equipos energéticos.
Parámetros eléctricos
| Número de polacos |
9 pines |
| Calificación actual |
5A máximo |
| Nivel de tensión |
60VAC máximo |
| Váltidad de durabilidad |
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2. |
Parámetros técnicos
| Resistencia de contacto |
10 mΩ máximo |
| Estructura de aislamiento |
500 MΩ a 500 VDC |
| Temperatura de funcionamiento |
-40 °C ~ +105 °C |
| Clasificación IP |
IP67 (1m / 30min) cuando está acoplado |
| Material de moho |
El PA66 |
| Materiales de contacto y terminales |
El cobre recubierto |
| Material del sello |
De polietileno |
Parámetros de funcionamiento
| Nivel de tensión |
300VAC máximo |
| Calificación actual |
5A máximo |
| Tamaño de cable mínimo |
3.0 mm ~ 6.0 mm |
| Tamaño máximo del cable |
8.0 mm ~ 10.0 mm |
| Área máxima de sección transversal del cable |
0.5 mm2 ~ 2,5 mm2 |
Esquema de diseño
Preguntas frecuentes
P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica ubicada en el Parque Industrial Ulinkcon, Distrito Bao'an, Shenzhen, China.
P: ¿Qué métodos de pago aceptan?
R: Apoyamos los principales métodos de pago internacionales incluyendo T/T (Transferencia Telegráfica), L/C (Carta de Crédito), PayPal y West Union.Nuestro plazo estándar es el 30% de pago inicial con el 70% de saldo antes del envío..
P: ¿Cómo puedo obtener muestras?
R: Estamos encantados de proporcionar muestras, con los costos de flete cubiertos por el cliente. Por favor proporcione su número de cuenta de mensajería y dirección detallada para el envío inmediato de muestras.
P: ¿Cuántos materiales puede proporcionar?
R: Ofrecemos varios materiales para conectores y cables. Los conectores suelen utilizar materiales de PVC o Nylon, mientras que los cables utilizan materiales de PVC, caucho o silicona.También podemos obtener materiales de acuerdo con sus requisitos específicos.
