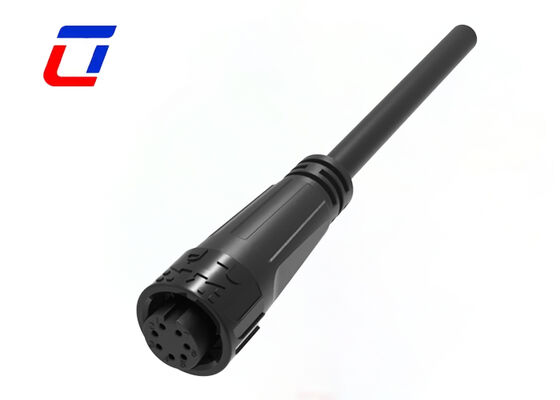

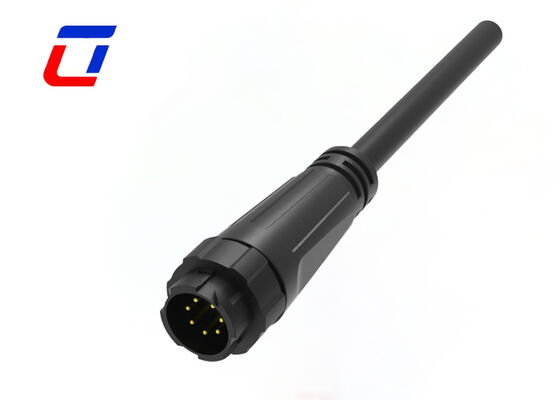

Conector de datos industrial impermeable M16 de 7 pines
Descripción general del producto

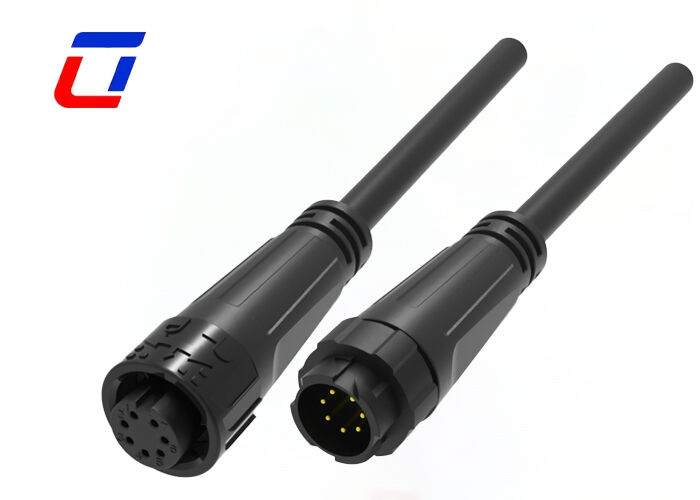

Conectores automotrices impermeables M16 macho-hembra de 7 pines diseñados para la transmisión de señales de baja potencia con un rendimiento fiable en entornos industriales exigentes.
Características principales
- Sistema de liberación rápida con cierre de empuje para una fácil instalación
- Múltiples opciones de núcleo: configuraciones de 2 pines, 3 pines, 4 pines, 5 pines, 7 pines, 8 pines, 2+4 pines
- Versiones de montaje en campo: cable a cable y cable a placa
- Servicio de ensamblaje de cables compatible con opciones personalizadas disponibles
- Servicios OEM/ODM bienvenidos
Descripción del producto
Diseñado para diversas aplicaciones de transmisión de datos, este conector impermeable M16 de 7 pines está construido con plástico de ingeniería PA66 duradero. Certificado CE con compatibilidad de bajo voltaje de 60 V, sirve como una solución de conexión confiable para cables de datos de bajo voltaje. El diseño de 7 pines de precisión permite la transmisión independiente y síncrona de datos multicanal, mientras que el diseño de enchufe rápido macho-hembra garantiza un cableado eficiente y comodidad de mantenimiento.
Con un excelente rendimiento a prueba de agua y capacidades antiinterferencias, este conector mantiene una transmisión de datos estable en entornos complejos. Los contactos de 7 pines cuentan con una aleación de cobre de alta pureza con tecnología chapada en oro, manteniendo la resistencia de contacto dentro de ≤10mΩ para minimizar la pérdida de transmisión y garantizar la integridad completa de la señal para los datos del sensor y los comandos de control.
El conector cumple con los estándares IP67 a prueba de agua y polvo a través de un sistema de doble protección que combina anillos de goma de sellado profesionales y estructuras de bloqueo de rosca. Esto bloquea eficazmente el agua de lluvia, el vapor húmedo y el polvo ambiental, lo que lo hace adecuado para aplicaciones en exteriores y de alta humedad. Certificado CE con un voltaje de trabajo nominal de 60 V y una corriente nominal de 5 A, proporciona fuertes capacidades anti-interferencia electromagnética para una transmisión de datos de bajo voltaje confiable.
Parámetros eléctricos
| Número de polos |
7 pines |
| Clasificación de corriente |
5A máx. |
| Clasificación de voltaje |
60 VCA máx. |
| Voltaje de durabilidad |
500 VCA a 60 s. |
Industrias de aplicación
- Luces de crecimiento
- Equipos de comunicación
- Máquinas de codificación de productos
- Sistemas de codificación de productos de inventario
- Sistemas de inyección de tinta
- Sistemas solares
- Equipos industriales de inyección de tinta
- Equipos de energía eléctrica
- Equipos forenses y de patología de laboratorio
- Equipos de comunicación
- Maquinaria pesada
Parámetros técnicos
| Resistencia de contacto |
10 mΩ máx. |
| Estructura de aislamiento |
500 MΩ a 500 VCC |
| Temperatura de funcionamiento |
-40°C ~ +105°C |
| Clase IP |
IP67 (1 m / 30 min) cuando está acoplado |
| Material del molde |
PA66 |
| Material de contacto/terminal |
Latón chapado en oro |
| Material del sello |
Silicona |
Parámetros de funcionamiento
| Clasificación de voltaje |
300 VCA máx. |
| Clasificación de corriente |
5A máx. |
| Tamaño mínimo del cable OD |
3,0 mm ~ 6,0 mm |
| Tamaño máximo del cable OD |
8,0 mm ~ 10,0 mm |
| Área de sección transversal máxima del cable |
0,5 mm² ~ 2,5 mm² |
Especificaciones de diseño
