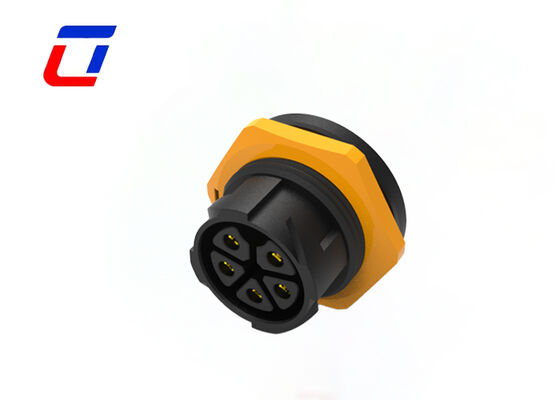

Conector M25 de 5 pines para montaje en panel, enchufe eléctrico rápido de nailon para sistema solar

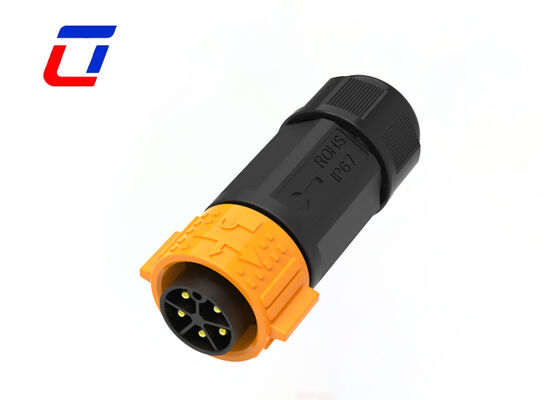

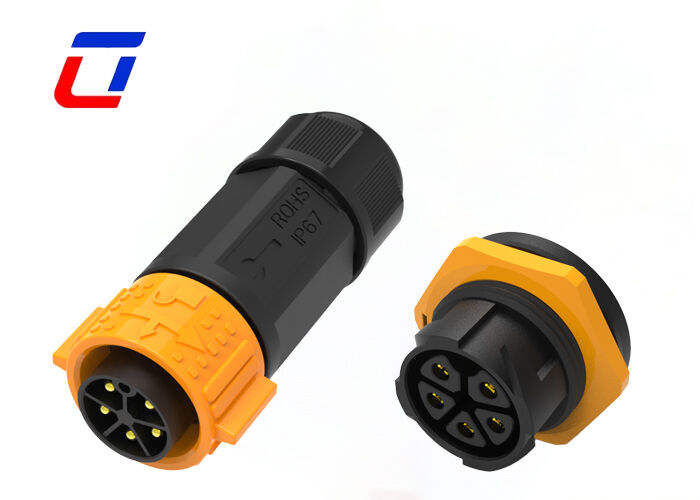

Conector industrial impermeable de 5 pines de 300V M25 Push Lock macho a hembra
Características principales
- Sistema de liberación rápida de bloqueo por pulsación
- Opciones multicore: disponibles 2 pines, 3 pines, 4 pines, 5 pines, 3+2 pines, 3+3 pines, 3+9 pines, 3+13 pines, 5+2 pines y 2+20 pines
- Versión de ensamblaje en campo: opciones de cable a cable y de cable a placa
- Conector impermeable de alta corriente, buena opción hasta 50A para trabajo a largo plazo
- Servicio de ensamblaje de cables admitido, bienvenido a personalizar
- OEM/ODM bienvenido
Descripción general del producto
Desarrollado exclusivamente para sistemas solares, el conector de conexión rápida de nailon M25 de 5 pines y 50A para montaje en panel presenta adaptación a alta corriente, resistencia a la intemperie exterior y fácil instalación como sus ventajas principales, lo que lo convierte en un accesorio preferido para la conexión de energía en proyectos fotovoltaicos. La especificación estándar M25 combinada con una disposición de 5 pines se adapta con precisión a las necesidades de transmisión de energía entre varios dispositivos en sistemas solares.
El diseño de montaje en panel se puede incrustar firmemente en los paneles de los equipos, haciendo que el cableado sea más regular y adaptándose a varios escenarios fotovoltaicos, incluidas aplicaciones domésticas, industriales y comerciales. La carcasa de nailon está especialmente diseñada para entornos fotovoltaicos exteriores con excelente resistencia a los rayos UV, antienvejecimiento y resistencia a la corrosión.
Construido para soportar condiciones de trabajo difíciles, incluida la exposición prolongada al aire libre, las diferencias de temperatura día-noche, la lluvia, la nieve y el polvo de arena, su vida útil se adapta perfectamente a los módulos fotovoltaicos. La capacidad de transporte de alta corriente de 50A se adapta a las necesidades de transmisión de energía de los sistemas solares, mientras que la estructura de conexión rápida permite enchufar, tirar y bloquear rápidamente con la mano sin herramientas profesionales.
El conector presenta conductores de aleación de alta conductividad integrados con tratamiento antioxidante para una conductividad estable y baja pérdida, lo que garantiza una transmisión eficiente de la energía fotovoltaica y ayuda a mejorar la eficiencia general de generación de energía del sistema. Con una estructura de sellado impermeable profesional que logra una clasificación IP67, bloquea eficazmente la humedad exterior y la intrusión de agua de lluvia, eliminando posibles peligros de seguridad.
Parámetros eléctricos
| Número de polos |
Conector impermeable de 5 pines |
| Corriente nominal |
50A máx. |
| Tensión nominal |
300VAC máx. |
| Tensión de durabilidad |
1500VAC @ 60 s |
Industrias de aplicación
- Aplicación de comunicaciones
- Máquinas de codificación de productos
- Codificación de productos de inventario
- Sistemas de inyección de tinta
- Sistema solar
- Equipos de inyección de tinta industrial
- Equipos de energía eléctrica
- Equipos forenses y de patología de laboratorio
- Equipos de comunicaciones
- Maquinaria pesada
Parámetros técnicos
| Resistencia de contacto |
10 mΩ máx. |
| Estructura de aislamiento |
500 MΩ a 500VDC |
| Temperatura de funcionamiento |
-40°C ~ +105°C |
| Clase IP |
IP67 (1m / 30min) |
| Material del molde |
PA66 |
| Material del contacto/terminal |
Latón chapado en oro |
| Material del sello |
Silicona |
Parámetros de operación
| Tensión nominal |
600VAC máx. |
| Corriente nominal |
50A máx. |
| Tamaño mínimo del cable OD |
6.5mm ~ 10mm |
| Tamaño máximo del cable OD |
10.5mm ~ 18mm |
| Área de sección transversal máxima del cable |
0.5mm² ~ 6.0mm² |
Dimensión de producción
Más detalles técnicos
Preguntas frecuentes
P1: ¿Qué es la tensión nominal?
La tensión nominal, también conocida como tensión de funcionamiento, depende principalmente del material aislante del conector utilizado y del espaciado entre los tamaños de los contactos. Algunos componentes o dispositivos pueden no funcionar correctamente cuando se operan por debajo de su tensión nominal.
P2: ¿Admiten la personalización del producto?
Sí, la personalización está disponible para especificaciones, colores, logotipos y embalajes. Por favor, proporcione sus requisitos detallados y le cotizaremos en consecuencia con un proceso de confirmación de muestra.
P3: ¿Cómo elegir el conector adecuado?
Debe seguir estos pasos:
- Confirmar la corriente nominal y el número de contactos
- Confirmar si el estilo de ensamblaje necesita precableado o no. Si es necesario, confirmar lo siguiente
- Confirmar el calibre del cable
- Confirmar la longitud y el material del cable
