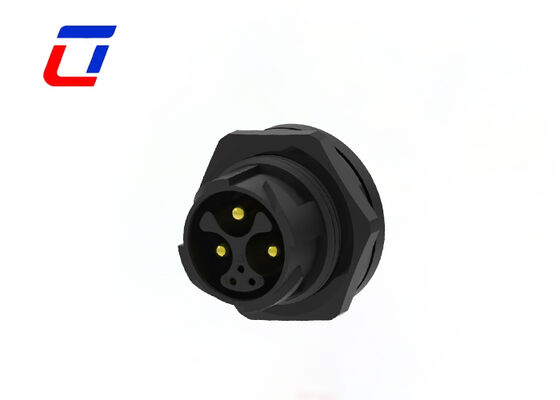

Name: Conectores impermeables M25 3+3 Pin PA66 confiables, IP67, con montaje en panel, conector circular
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Inicio Productos Pin Connectors Waterproof multi

Conectores impermeables M25 3+3 Pin PA66 confiables, IP67, con montaje en panel, conector circular

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs
Número de modelo:	M25

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	Caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, MoneyGram, L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:	3+3PIN	Clasificación impermeable:	IP67
Actual:	15A	Rango de temperatura:	-40℃~+105℃
Material:	Nylon	Tipo:	Enchufe macho hembra
Resaltar:	Conector impermeable de 3+3 pines IP67 , Conector circular PA66 para montaje en panel , Conector de varios pines impermeable M25

Conector circular confiable del soporte del panel de los conectores IP67 de la prenda impermeable del Pin PA66 de M25 3+3

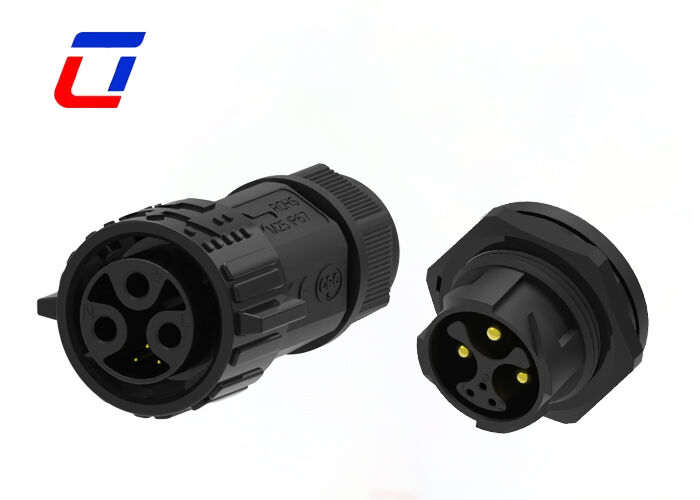

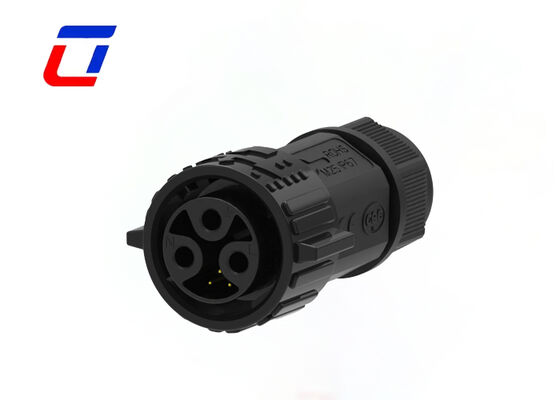

Conector impermeable M25 3+3 Pin IP67 15A macho hembra enchufe de bloqueo rápido

Características principales

Sistema de liberación rápida Push Lock
Opciones de núcleo múltiple: 2 pines, 3 pines, 4 pines, 5 pines, 3+2 pines, 3+3 pines, 3+9 pines, 3+13 pines y 2+20 pines
Versión de montaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20 A para trabajar durante mucho tiempo.
Servicio de ensamblaje de cables compatible, bienvenido a personalizar
Bienvenido OEM/ODM

Descripción general del producto

El conector macho-hembra de bloqueo rápido impermeable IP67 de 3+3 pines M25 está diseñado para la transmisión sincrónica de "potencia + señal" en equipos de potencia media y baja. Con un diseño de partición funcional de 3+3 pines, interfaz estándar M25 y nivel de protección IP67, este conector es ideal para aplicaciones que requieren alta estabilidad de señal y seguridad del suministro de energía, incluidos módulos de control doméstico inteligente, equipos de monitoreo médico, nuevos dispositivos pequeños de almacenamiento de energía y sistemas de monitoreo de seguridad exterior.

Utilizando un diseño estructural circular M25 con un circuito de alimentación de 3 pines separado y un diseño de circuito de señal de 3 pines, este conector ofrece un voltaje nominal de 300 V y una corriente nominal de 15 A, lo que permite una transmisión de potencia y señal independiente y sin interferencias. La estructura de bloqueo rápido permite un acoplamiento en un segundo, lo que aborda los desafíos de los conectores tradicionales relacionados con la interferencia de la señal de alimentación y las operaciones de bloqueo engorrosas.

Especificaciones técnicas

Sistema de conector	Cable a placa
Sellable	Sí
El conector y el contacto terminan en	Alambres y cables
Tipo de conector circular	Enchufe, receptáculo
Tipo de concha	Carcasa de plástico
Tipo de producto	Juego de conectores
Número de posiciones	3+3
Número de posiciones de señal	3
Contactos precargados	Sí
Voltaje de funcionamiento (VCA)	600 V máx.
Voltaje de funcionamiento (VCC)	600 V máx.
Material de la carcasa	PA66
Tipo de material de aislamiento del conector circular	Termoplástico de bajo riesgo de incendio
Sellado herméticamente	Sí
Estilo de entrada	Lado
Tipo de protección ambiental	Sellado con elastómero, sellado herméticamente
Material de la junta tórica	Sellado con elastómero, sellado herméticamente
Protección ambiental	Sí
Clasificación de corriente de contacto (máx.) (A)	15A máx.
Tipo de contacto de conector circular	Pin-Socket
Tipo de montaje del conector	Montaje de cable (colgado libre)
Tipo de alineación de acoplamiento	Enchavetado
Retención de apareamiento	Con
Tamaño del cable (AWG)	20 AWG, 18 AWG, 16 AWG, 14 AWG
Rango de temperatura de funcionamiento (°C)	-40 ~105°C
Nivel de sellado de agua IP	IP67
Nivel de sellado contra el polvo IP	6
Clasificación de inflamabilidad UL	UL 94V-0

Industrias de aplicación

Aplicación de comunicaciones
Máquinas codificadoras de productos
Codificación de productos de inventario.
Sistemas de inyección de tinta
Sistema solar
Equipos de inyección de tinta industriales.
Equipos de energía eléctrica.
Equipos de laboratorio forense y patología.
Equipos de comunicaciones
Maquinaria pesada

Dimensión de producción

Detalles técnicos

Preguntas frecuentes

¿Qué es el voltaje nominal?

El voltaje nominal, también conocido como voltaje de operación, depende principalmente del material de aislamiento del conector utilizado y del espacio entre los tamaños de contactos. Es posible que algunos componentes o dispositivos no funcionen correctamente cuando se utilizan por debajo de su voltaje nominal.

¿Qué se considera actual?

Corriente nominal, también conocida como corriente de funcionamiento. Cuando se operan por debajo de la corriente nominal con el voltaje adecuado, los conectores generalmente funcionan correctamente. Durante el diseño del conector, las consideraciones térmicas garantizan que el conector cumpla con los requisitos de corriente nominal, ya que el flujo de corriente genera calor debido a la resistencia del conductor y la resistencia del contacto.

¿Cuál es su cantidad mínima de pedido (MOQ)?

El MOQ varía según el tipo de producto: normalmente 500 unidades para modelos estándar y 1000 unidades para artículos personalizados. Se puede negociar una cantidad mínima de pedido más baja para pedidos de prueba o cooperación a largo plazo.
