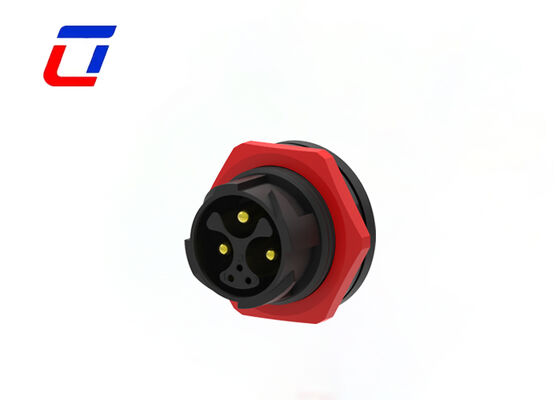

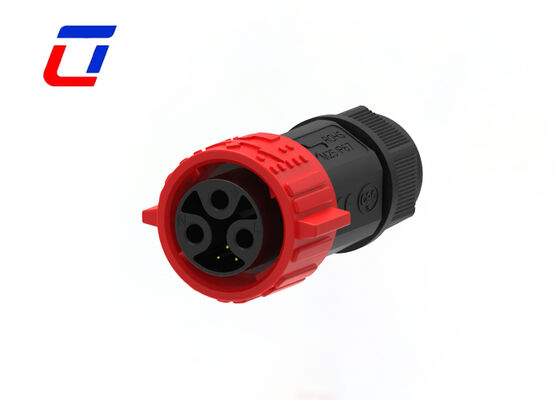

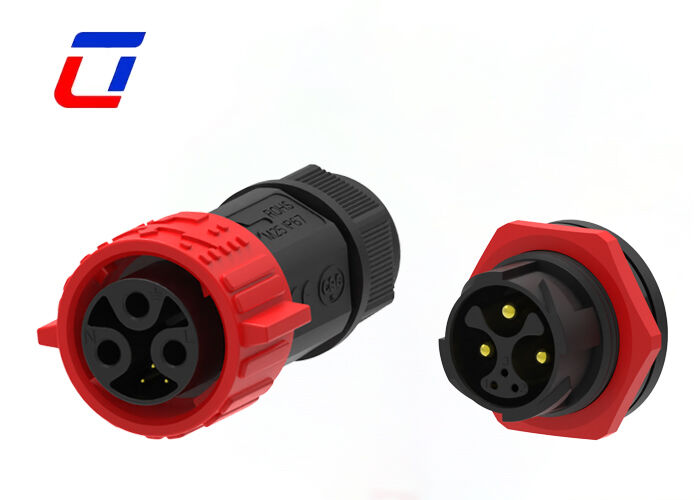

Conector LED M25 3+3 Pines Bloqueo Rápido Conector de Empalme de Cable
Conectores Impermeables PA66 Confiables M25 3+3 Pines IP67 Conector Circular de Montaje en Panel con Enchufe de Bloqueo Rápido Macho Hembra de 15A
Características Principales
- Sistema de liberación rápida de bloqueo a presión para una fácil instalación
- Opciones multiconector: 2 pines, 3 pines, 4 pines, 5 pines, 3+2 pines, 3+3 pines, 3+9 pines, 3+13 pines y 2+20 pines
- Versión de ensamblaje en campo: opciones de cable a cable y de cable a placa
- Corriente nominal de 20A para trabajo prolongado
- Servicio de ensamblaje de cables admitido, bienvenido a personalizar
- OEM/ODM bienvenidos
Descripción General del Producto
El conector M25 de 3+3 pines presenta un diseño de disposición de doble grupo con dos grupos de pines clasificados en 15A y 5A respectivamente, lo que proporciona una adaptación de potencia flexible para equipos LED. Este diseño satisface con precisión las necesidades de empalme de potencia de lámparas y módulos LED con diferentes requisitos de potencia, lo que permite una conexión rápida de cables sin transferencias complejas.
El sistema de empalme de bloqueo rápido permite que la conexión y el bloqueo del cable se completen a mano sin herramientas, lo que garantiza comodidad y eficiencia. Una vez bloqueada, la conexión permanece firme y apretada, resistiendo eficazmente la tracción y la vibración del equipo, al tiempo que evita el desprendimiento y el mal contacto para un suministro de energía estable del equipo LED.
Con un rendimiento impermeable de alto nivel IP67, el conector presenta una estructura sellada integrada con un anillo de goma impermeable personalizado que bloquea eficazmente la lluvia, la arena, la humedad, las manchas de aceite y otras impurezas. Adecuado para entornos exteriores y húmedos complejos, previene cortocircuitos e interrupciones de energía al tiempo que extiende la vida útil del conector y del equipo.
Especificaciones Técnicas
| Sistema de Conector |
Cable a Placa |
| Sellable |
Sí |
| Conector y Terminales de Contacto a |
Cable |
| Tipo de Conector Circular |
Enchufe, Receptáculo |
| Tipo de Carcasa |
Carcasa de Plástico |
| Tipo de Producto |
Kit de Conector |
| Número de Posiciones |
3+3 |
| Número de Posiciones de Señal |
3 |
| Contactos Pre-cargados |
Sí |
| Voltaje de Operación (VAC) |
600V máx. |
| Voltaje de Operación (VDC) |
600V máx. |
| Material de la Carcasa |
PA66 |
| Tipo de Material de Aislamiento del Conector Circular |
Termoplástico de Bajo Riesgo de Incendio |
| Sellado Hermético |
Sí |
| Estilo de Entrada |
Lateral |
| Tipo de Protección Ambiental |
Sellado con Elastómero, Sellado Hermético |
| Material de la Junta Tórica |
Sellado con Elastómero, Sellado Hermético |
| Protección Ambiental |
Sí |
| Corriente Nominal de Contacto (Máx.) (A) |
15A máx. |
| Tipo de Contacto del Conector Circular |
Pin-Socket |
| Tipo de Montaje del Conector |
Montaje en Cable (Colgante) |
| Tipo de Alineación de Acoplamiento |
Con Llave |
| Retención de Acoplamiento |
Con |
| Tamaño del Cable (AWG) |
20AWG, 18AWG, 16AWG, 14AWG |
| Rango de Temperatura de Operación (°C) |
-40 ~105°C |
| Nivel de Sellado de Agua IP |
IP67 |
| Nivel de Sellado de Polvo IP |
6 |
| Clasificación de Inflamabilidad UL |
UL 94V-0 |
Industrias de Aplicación
- Aplicación de Comunicaciones
- Máquinas de codificación de productos
- Codificación de productos de inventario
- Sistemas de inyección de tinta
- Sistema Solar
- Equipos industriales de inyección de tinta
- Equipos de energía eléctrica
- Equipos forenses y de patología de laboratorio
- Equipos de comunicaciones
- Maquinaria pesada
Dimensión de Producción
Detalles Técnicos
Preguntas Frecuentes
¿Qué es el voltaje nominal?
El voltaje nominal, también conocido como voltaje de operación, depende principalmente del material de aislamiento del conector utilizado y del espaciado entre los tamaños de los contactos. Algunos componentes o dispositivos pueden no funcionar correctamente cuando se operan por debajo de su voltaje nominal.
¿Qué es la Corriente nominal?
La corriente nominal, también conocida como corriente de operación. Cuando se opera por debajo de la corriente nominal con el voltaje adecuado, los conectores generalmente funcionan correctamente. Durante el diseño del conector, las consideraciones térmicas aseguran que el conector cumpla con los requisitos de corriente nominal, ya que el flujo de corriente genera calor debido a la resistencia del conductor y la resistencia de contacto.
¿Cómo hago un pedido? ¿Cuál es el proceso?
El proceso de pedido es simple: 1) Confirme los detalles del producto y obtenga una factura proforma (PI); 2) Realice el pago inicial según lo acordado; 3) Comenzamos la producción y le actualizamos sobre el progreso; 4) Pague el saldo antes del envío; 5) Organice la entrega y proporcione la información de seguimiento.
