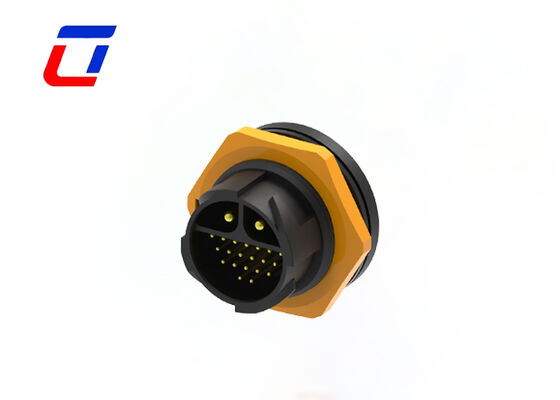

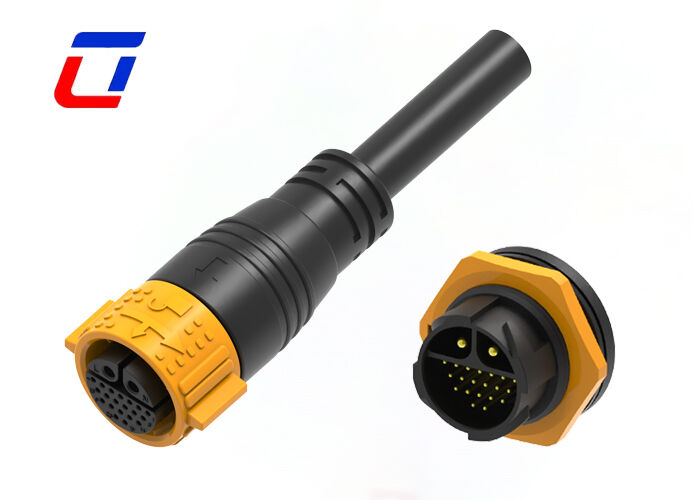

Name: M25 2+20 Conector de cable de polo de liberación rápida IP67 Conectores de cable solar a tablero
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Inicio Productos Pin Connectors Waterproof multi

M25 2+20 Conector de cable de polo de liberación rápida IP67 Conectores de cable solar a tablero

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M25

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	Caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, MoneyGram, L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:	Conector impermeable de 22 pines.	Material de contacto:	Latón chapado en oro
Rango de temperatura:	-40℃~+105℃	Clasificación impermeable:	IP67
Solicitud:	Panel solar	Color:	Rojo/Azul/Verde
Resaltar:	Conector solar impermeable M25 , cable de liberación rápida al conector de la placa , Conectores de varios pines IP67

Conector de Cable M25 2+20 Polos Liberación Rápida IP67 Conectores Solares de Cable a Placa

Conector de Señal y Potencia M25 de 2+20 Pines IP67 20A+5A Conector de Cable a Placa

Descripción del Producto

Conectores Múltiples de Señal y Potencia M25 de 2+20 Pines Impermeables 300 Voltios Cable a Placa

Características Principales

Diseño de Doble Circuito 2+20 Pines: Diseño de doble circuito independiente con disposición de 2+20 pines divididos, separando los canales de transmisión de potencia y señal de datos. Los 2 pines dedicados están optimizados para la transmisión de alta potencia, mientras que los 20 pines soportan la transmisión de señales de datos multicanal con un fuerte rendimiento antiinterferencias.
Interfaz Estándar M25 con Bloqueo Rápido sin Herramientas: Cumple con la interfaz estándar M25 para una gran compatibilidad. El mecanismo de bloqueo por empuje sin herramientas permite una instalación en un segundo con conexión automática a prueba de vibraciones para evitar desconexiones accidentales.
Diseño Combinado de Potencia y Señal: Integra la transmisión de potencia y señal en un solo conector, ahorrando espacio de instalación y simplificando el cableado del equipo, al tiempo que reduce la cantidad de componentes y los costos de instalación.
Soluciones Personalizadas de Ensamblaje de Cables: Ulinkcon ofrece soluciones personalizadas de ensamblaje de cables con personalización de la longitud del cable, material y definición de pines según escenarios de aplicación específicos y parámetros del equipo.
Rendimiento Fiable en Entornos Difíciles: Optimizado para entornos exteriores e industriales difíciles con un excelente rendimiento a prueba de agua y polvo. El material de la carcasa de alta calidad es antienvejecimiento y resistente a la corrosión para una operación estable a largo plazo.

Industrias de Aplicación

Equipos de Comunicación
Máquinas Codificadoras de Productos y Sistemas de Inyección de Tinta
Sistemas Solares
Equipos de Energía Eléctrica
Equipos Forenses y de Patología de Laboratorio
Maquinaria Pesada
Equipos de Inyección de Tinta Industrial

Especificaciones Técnicas

Parámetros Eléctricos

Número de Polos	conector de cable de 22 pines a placa
Corriente Nominal	20A +5A
Tensión Nominal	300VAC máx.
Tensión de Durabilidad	2500VAC @ 60 s

Parámetros Técnicos

Resistencia de Contacto	10 mΩ máx.
Estructura de Aislamiento	500 MΩ a 500VDC
Temperatura de Operación	-40°C ~ +105°C
Clase IP	IP67 (1m / 30min)
Material del Molde	PA66
Material del Contacto/Terminal	Latón Chapado en Oro
Material del Sello	Silicona

Parámetros de Operación

Tensión Nominal	600VAC máx.
Corriente Nominal	40A máx.
Tamaño Mínimo del Cable OD	6.5mm ~ 10mm
Tamaño Máximo del Cable OD	10.5mm ~ 18mm
Área Máxima de Sección Transversal del Cable	0.5mm² ~ 6.0mm²

Configuración del Producto

Dimensión del Producto

Detalles Técnicos

Preguntas Frecuentes

¿Qué es la tensión nominal?

La tensión nominal, también conocida como tensión de operación, depende del material aislante del conector utilizado y del espaciado entre los tamaños de los contactos. Algunos componentes o dispositivos pueden no funcionar correctamente por debajo de su tensión nominal.

¿Hay algún descuento para pedidos de gran cantidad?

Sí, ofrecemos descuentos escalonados para pedidos al por mayor. Cuanto más pida, más competitivo será el precio. Por favor, infórmenos de su cantidad esperada para una cotización personalizada.

¿Cómo rastrear mi envío?

Una vez que los productos sean enviados, proporcionaremos números de seguimiento y enlaces a plataformas logísticas. Puede rastrear el estado en tiempo real en línea o contactar a nuestro equipo para obtener actualizaciones.
