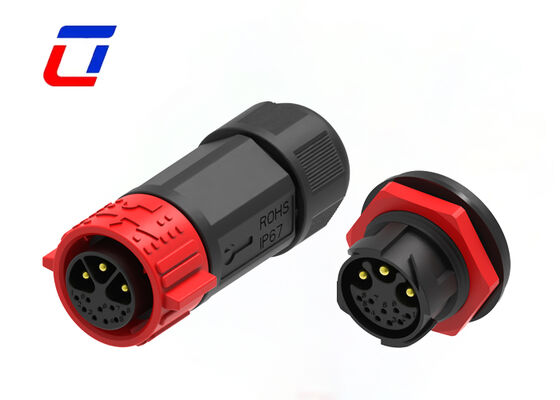

Conector impermeable M25 de 3+9 pines de 300V
Tipos de conectores ODM multipin de empuje y tracción
Descripción general del producto
Tipos de conectores multipin M25 de 3+9 pines de 30A y 300V, conectores impermeables para exteriores
Características principales
- Sistema de liberación rápida de bloqueo por empuje
- Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines, 3+2 pines, 3+3 pines, 3+9 pines, 3+13 pines y 2+20 pines
- Versión de ensamblaje en campo: opciones de cable a cable y de cable a placa
- Corriente nominal de 20A para trabajo prolongado
- Servicio de ensamblaje de cables admitido, bienvenido a personalizar
- OEM/ODM bienvenido
Industrias de aplicación
- Aplicación de comunicaciones
- Máquinas de codificación de productos
- Codificación de productos de inventario
- Sistemas de inyección de tinta
- Sistema solar
- Equipos industriales de inyección de tinta
- Equipos de energía eléctrica
- Equipos forenses y de patología de laboratorio
- Equipos de comunicaciones
- Maquinaria pesada
Características del producto
Diseño de conexión cable a placa
Adaptado a los requisitos de la aplicación principal con conexión segura y mínima pérdida de transmisión de señal, proporcionando una interacción de señal y potencia fiable entre cables y placas, tanto dentro como fuera del equipo.
Escenarios de aplicación versátiles
Adecuado para equipos en múltiples campos, incluidos equipos de control de automatización industrial, sistemas de iluminación exterior, dispositivos de monitoreo de seguridad, instrumentos médicos y terminales de comunicación.
Clasificación de protección IP67
Compatible con entornos complejos y severos con capacidades completas de protección contra el polvo y la inmersión temporal en agua, asegurando un funcionamiento estable en condiciones exteriores y de taller industrial.
Especificaciones técnicas
| Sistema de conector |
Cable a placa |
| Sellable |
Sí |
| Conector y terminales de contacto a |
Cable y alambre |
| Tipo de conector circular |
Enchufe, Receptáculo |
| Tipo de carcasa |
Carcasa de plástico |
| Tipo de producto |
Kit de conector |
| Número de posiciones |
3+9 |
| Número de posiciones de señal |
9 |
| Contactos precargados |
Sí |
| Voltaje de operación (VAC) |
300V máx. |
| Voltaje de operación (VDC) |
300V máx. |
| Material de la carcasa |
PA66 |
| Tipo de material aislante del conector circular |
Termoplástico de bajo riesgo de incendio |
| Sellado herméticamente |
Sí |
| Corriente nominal de contacto (máx.) |
15A máx. |
| Tipo de contacto del conector circular |
Pin-Socket |
| Tamaño del cable (AWG) |
20AWG, 18AWG, 16AWG, 14AWG |
| Rango de temperatura de operación |
-40°C a 105°C |
| Nivel de sellado de agua IP |
IP67 |
| Nivel de sellado de polvo IP |
6 |
| Clasificación de inflamabilidad UL |
UL 94V-0 |
Dimensión de producción
Detalles técnicos
Preguntas frecuentes
¿Qué es el voltaje nominal?
El voltaje nominal, también conocido como voltaje de operación, depende del material aislante del conector utilizado y del espaciado entre los tamaños de los contactos. Algunos componentes pueden no funcionar correctamente por debajo de su voltaje nominal.
¿Qué métodos de envío ofrecen? ¿Cuál es el tiempo de entrega?
Ofrecemos múltiples opciones de envío: Mensajería (DHL/UPS/FedEx): 3-7 días hábiles para paquetes pequeños; Flete aéreo: 7-15 días hábiles; Flete marítimo: 20-45 días hábiles. El tiempo de entrega varía según el destino y el método de envío.
¿Puedo pagar después de recibir la mercancía?
Para la primera cooperación, se requiere un pago por adelantado para garantizar la fluidez de la producción. Para clientes de confianza a largo plazo, se pueden discutir términos de pago flexibles después de varios pedidos exitosos.
