Name: Conectores circulares de empuje y tracción M25 de 3+3 pines, conector de señal de alimentación de cable a placa de 20 A
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Inicio Productos Zócalo impermeable del enchufe

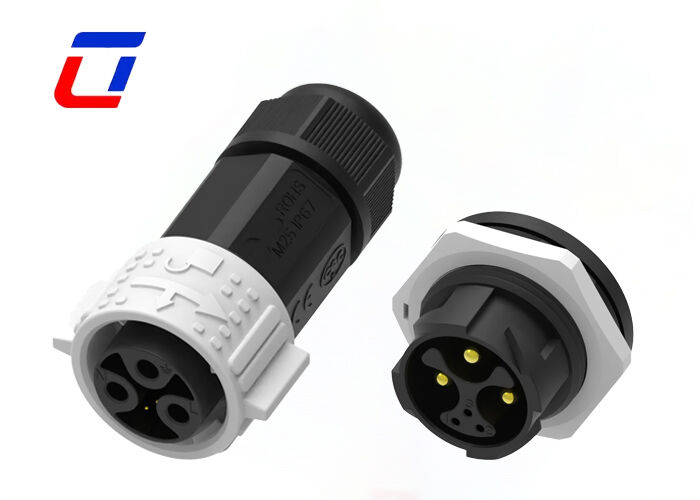

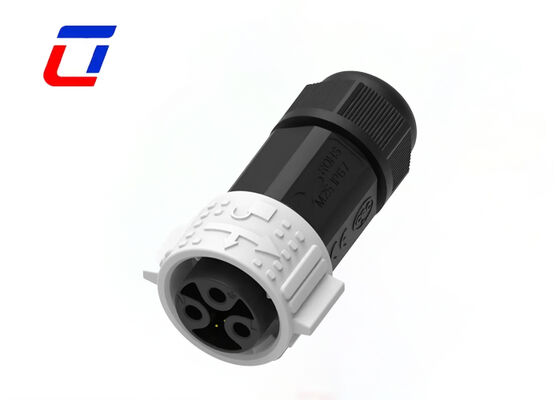

Conectores circulares de empuje y tracción M25 de 3+3 pines, conector de señal de alimentación de cable a placa de 20 A

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV
Número de modelo:	M25

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	Caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, MoneyGram, L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:	3+3PIN	Clasificación impermeable:	IP67
Rango de temperatura:	-40℃~+105℃	Material:	Nylon
Tipo:	Enchufe macho hembra	Clasificación resistente al fuego:	UL94-V0

Conectores circulares push-pull M25 de 3+3 pines, 20A, para alimentación y señal de placa a cable

Conectores impermeables M25 de 3+3 pines fiables PA66 IP67 para montaje en panel circular. Conector impermeable M25 de 3+3 pines IP67 15A+5A, enchufe y toma de conexión rápida macho y hembra.

Características principales

Sistema de liberación rápida de bloqueo push
Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines, 3+2 pines, 3+3 pines, 3+9 pines, 3+13 pines y 2+20 pines
Versión de montaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20A para trabajo prolongado
Servicio de ensamblaje de cables admitido, bienvenido a la personalización
OEM/ODM bienvenidos

Descripción general del producto

Diseño dividido de 3+3 pines, integración de alimentación y señal: Adopta un diseño exclusivo de 3+3 pines, que realiza con precisión la transmisión síncrona de alimentación y señal sin conectores adicionales. La corriente nominal de 20A se distribuye científicamente como 15A (pines de alimentación) + 5A (pines de señal), equilibrando el suministro de alta potencia y la transmisión de señal de alta precisión, evitando la interferencia de la señal y siendo adecuado para escenarios de conexión de cable a placa.

Conexión rápida push-pull, fácil operación: Cuenta con una innovadora estructura de conexión push-pull, no requiere herramientas. Se puede conectar con precisión con un ligero empuje y desconectar rápidamente con un tirón, lo que equilibra la estabilidad de la conexión y la comodidad de desmontaje, mejorando en gran medida la eficiencia del ensamblaje, mantenimiento y reparación de equipos, y adaptándose a escenarios industriales que requieren enchufes y desenchufes frecuentes.

Protección de grado industrial, adaptación a condiciones de trabajo complejas: La carcasa está hecha de material PA66 de alta resistencia, combinado con una estructura de sellado de silicona de precisión, que tiene un excelente rendimiento a prueba de polvo, agua y vibraciones, resistiendo eficazmente interferencias como polvo, humedad y vibraciones mecánicas en talleres industriales, asegurando una transmisión estable de alimentación y señal, y extendiendo la vida útil del conector.

Especial para cable a placa, gran adaptabilidad: Diseñado específicamente para escenarios de conexión de cable a placa, los terminales adoptan una estructura de posicionamiento a prueba de errores para evitar conexiones inversas y erróneas, y el cableado es conveniente. Es compatible con varias especificaciones de cables y puede adaptarse de manera flexible a las necesidades de suministro de energía y transmisión de señal de equipos de automatización industrial, instrumentos y medidores, equipos de control inteligente y otras conexiones de cable a placa.

Especificaciones técnicas

Sistema de conectores	Cable a placa
Sellable	Sí
Conector y terminales de contacto a	Cable
Tipo de conector circular	Enchufe, Receptáculo
Tipo de carcasa	Carcasa de plástico
Tipo de producto	Kit de conector
Número de posiciones	3+3
Número de posiciones de señal	3
Contactos precargados	Sí
Tensión de funcionamiento (VAC)	600V máx.
Tensión de funcionamiento (VDC)	600V máx.
Material de la carcasa	PA66
Tipo de material aislante del conector circular	Termoplástico de baja emisión de humos y llamas
Sellado hermético	Sí
Estilo de entrada	Lateral
Tipo de protección ambiental	Sellado con elastómero, sellado hermético
Material de la junta tórica	Sellado con elastómero, sellado hermético
Protección ambiental	Sí
Corriente nominal de contacto (máx.) (A)	20A máx.
Tipo de contacto del conector circular	Pin-Socket
Tipo de montaje del conector	Montaje en cable (colgante)
Tipo de alineación de acoplamiento	Con llave
Retención de acoplamiento	Con
Tamaño del cable (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Rango de temperatura de funcionamiento (°C)	-40 ~105°C
Nivel de sellado de agua IP	IP67
Nivel de sellado de polvo IP	6
Clasificación de inflamabilidad UL	UL 94V-0

Industrias de aplicación

Aplicación de comunicaciones
Máquinas de codificación de productos
Codificación de productos de inventario
Sistemas de inyección de tinta
Sistema solar
Equipos de inyección de tinta industrial
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicaciones
Maquinaria pesada

Dimensión de producción

Detalles técnicos

Preguntas frecuentes

¿Qué es el voltaje nominal?

El voltaje nominal, también conocido como voltaje de operación, depende principalmente del material aislante del conector utilizado y del espaciado entre los tamaños de los contactos. Algunos componentes o dispositivos pueden no funcionar correctamente cuando se operan por debajo de su voltaje nominal.

¿Qué es la corriente nominal?

La corriente nominal, también conocida como corriente de operación. Cuando se opera por debajo de la corriente nominal con el voltaje adecuado, los conectores generalmente funcionan correctamente. Durante el diseño del conector, las consideraciones térmicas aseguran que el conector cumpla con los requisitos de corriente nominal, ya que el flujo de corriente genera calor debido a la resistencia del conductor y la resistencia de contacto.

¿Puedo pagar después de recibir la mercancía?

Para la primera cooperación, se requiere un pago por adelantado para garantizar la fluidez de la producción. Para clientes de confianza a largo plazo, se pueden discutir términos de pago flexibles después de varios pedidos exitosos.

Clasificaciones y revisión

Calificación general

5.0

Basado en 50 reseñas para este proveedor

Imagen de calificación

La siguiente es la distribución de todas las calificaciones

5 estrellas

100%

4 estrellas

3 estrellas

2 estrellas

1 estrellas

Todas las reseñas

L*s

Cuba Jan 10.2026

Es muy útil. (56)

The seller’s service is very friendly, and they answered technical questions quickly and accurately. The product also meets my expectations; it does not corrode even after long-term use, so it is reliable.

O*l

Finland Jul 25.2025

Es muy útil. (1009)

I’m really impressed with the quality of these connectors. They fit tightly, install easily, and have zero water leakage so far. The seller was responsive and helpful both before and after my purchase. Highly recommended!

M*e

Mexico May 10.2025

Es muy útil. (756)

Great experience from start to finish. I had a lot of questions about IP rating and material, and the customer service was super helpful—they explained everything clearly and professionally. The ordering system was straightforward, shipping was faster than expected, and the product quality matched the description perfectly.
