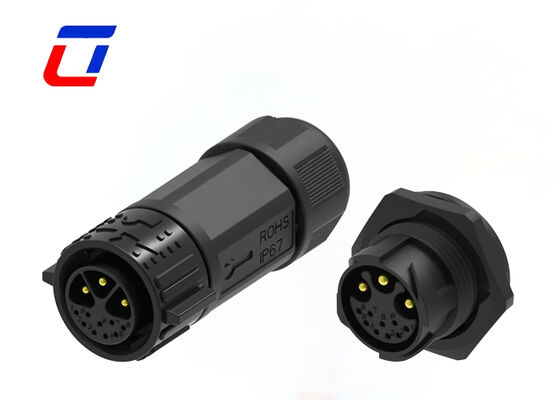

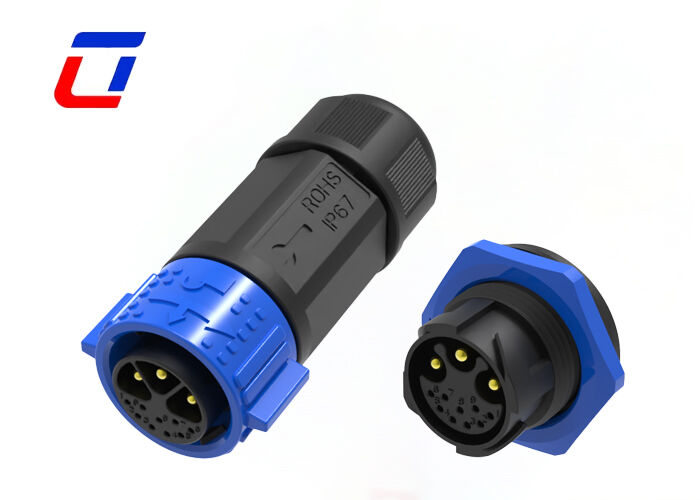

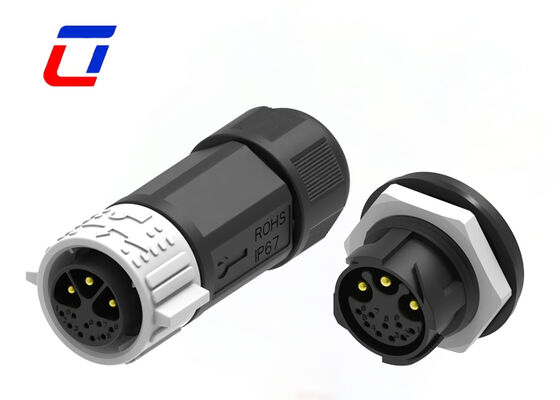

Name: Conectores circulares multipin M25 3+9 de liberación rápida para cable a placa, impermeables
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Inicio Productos Zócalo impermeable del enchufe

Conectores circulares multipin M25 3+9 de liberación rápida para cable a placa, impermeables

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs
Número de modelo:	M25

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	Caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, MoneyGram, L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:	3+9 PIN	Clasificación impermeable:	IP67
Rango de temperatura:	-40℃~+105℃	Material:	Nylon
Modo de conexión:	Empuje el cable de bloqueo a la placa	Funciones eléctricas:	Transmisión de potencia+señal

M25 3+9 Conectores circulares de múltiples pines de liberación rápida

Resumen del producto

Tipo de conector de 3+9 pines M25 30A 300V

Principales características

Sistema de bloqueo por empuje y liberación rápida
Las opciones de núcleos múltiples: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin y 2+20Pin
Versión de montaje de campo: opciones de cable a cable y de cable a tabla
Corriente nominal 20A para trabajo prolongado
Servicio de montaje de cables soportado, bienvenido a la medida
OEM / ODM bienvenido

Industria de las aplicaciones

Aplicación de las comunicaciones
Máquinas para codificar productos
Codificación del producto de inventario
Sistemas de inyección de tinta
Sistema solar
Equipo de inyección de tinta industrial
Equipo de energía eléctrica
Equipo forense y patológico de laboratorio
Equipo de comunicaciones
Maquinaria pesada

Características clave

Subdivisión funcional de 3+9 pines:3 pines soportan la energía principal, 9 pines soportan la transmisión de señal multicanal, reemplazando los conectores tradicionales, reduciendo las interfaces en un 75% y el error de cableado a 0.
Diseño a prueba de tonterías de cierre rápido:La ranura a prueba de tonterías evita el daño de los pines, bloquea la hebilla elástica en 1 segundo sin herramientas, lo que permite la instalación al aire libre de una sola persona y una construcción más segura.
Los componentes de los equipos de ensayo de la serie 1 deberán tener un valor de ensayo igual o superior a 0,01 mm.Se ajusta a equipos exteriores de potencia media, 100% mayor capacidad de carga que los conectores de baja corriente.
Protección exterior IP67:Triple sellado + vivienda resistente a las intempéries resiste a ambientes hostiles, adecuado para el uso al aire libre a largo plazo como la energía fotovoltaica y la seguridad.
Baja pérdida y anti-interferencia:Los pines de cobre recubiertos de oro sin oxígeno reducen las pérdidas; 9 pines de señal con blindaje independiente, adecuados para la recopilación remota de datos de IoT.

Especificaciones técnicas

Características del tipo de producto	Sistema de conexión: por cable a bordo Se puede sellar: Sí Conector y terminaciones de contacto a: alambre y cable Tipo de conector circular: enchufe, recipiente Tipo de cáscara: cáscara de plástico Tipo de producto: Kit de conectores
Características de la configuración	Número de puestos: 3+9 Número de posiciones de señalización: 9 Contactos precargados: Sí
Características eléctricas	La tensión de funcionamiento (VAC): 600 V máximo. La tensión de funcionamiento (VDC): 600 V máximo.
Características del cuerpo	Material de la cáscara: PA66 Material aislante del conector circular Tipo: termoplástico con bajo riesgo de incendio Se encuentra herméticamente sellado: Sí Estilo de entrada: lateral Tipo de protección del medio ambiente: Elastómero sellado, herméticamente sellado Material del anillo O: Elastómero sellado, herméticamente sellado Protección del medio ambiente: Sí
Características de contacto	El valor de la corriente de contacto (máximo) (A): 15A máximo. Tipo de contacto del conector circular: conector de pines
Mecánica de fijación	Tipo de montaje del conector: montaje del cable (suspensión libre) Tipo de alineación de apareamiento: Retención del apareamiento: con
Las dimensiones	Tamaño del cable (AWG): 20AWG, 18AWG, 16AWG, 14AWG
Condiciones de uso	Rango de temperatura de funcionamiento (°C): -40 ~ 105°C Nivel de sellado impermeable IP: IP67 Nivel de sellado contra el polvo IP: 6
Normas de la industria	Calificación de inflamabilidad UL: UL 94V-0

Dimensión de la producción

Más detalles técnicos

Preguntas frecuentes

P1: ¿Qué es el voltaje nominal?

A1: Voltagem nominal, también conocida como voltaje de funcionamiento, que depende principalmente del material de aislamiento del conector utilizado, el espaciamiento entre el tamaño del contacto.Algunos de los componentes o dispositivos en tensión inferior a su tensión nominal pueden no cumplir sus funciones..

P2: ¿Qué pasa si hay problemas de calidad con los bienes recibidos?

A2: Por favor, proporcione fotos/vídeos de los productos defectuosos dentro de los 7 días posteriores a la recepción.o una restitución parcial en función de la situación.

P3: ¿Cuántos materiales puede proporcionar?

A3: Hay algunos materiales diferentes de conector y cable, por lo general utilizamos material de PVC / Nylon para el conector del producto, material de PVC / caucho / silicona se utilizó en el cable.Por supuesto, también podemos según sus requisitos para elegir el material.
