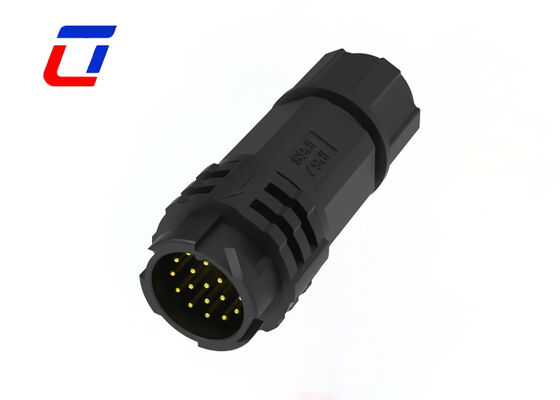

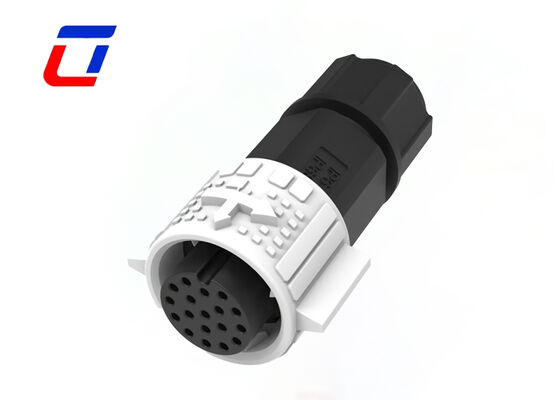

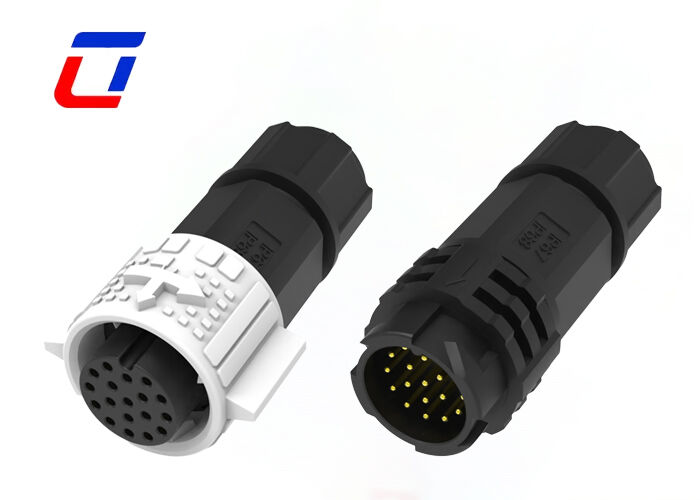

Name: Conector de datos de cable M19 de 18 pines de liberación rápida IP67 A prueba de agua 300 voltios
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos conector impermeable ip67

Conector de datos de cable M19 de 18 pines de liberación rápida IP67 A prueba de agua 300 voltios

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Tensión nominal:

300V

Clasificación resistente al fuego:

UL94-V0

Tipo de conector:

Conector hembra-varón

Material:

Nylon

Resaltar:

Conector de cable impermeable M19

conector de liberación rápida de 18 pines

conector IP67 de 300 voltios

Prenda impermeable de los conectores del alambre de la baja tensión del Pin M19 de PA66 18

Conector circular M19 de 18 pines para aplicaciones de señal en exteriores

Descripción general del producto

Modelo del producto e información básica: El modelo es Quick Lock 300V Signal M19, un conector circular de plástico con 18 pines, diseñado específicamente para aplicaciones impermeables en exteriores. Integra transmisión de señal y protección a prueba de agua, adecuado para diversos escenarios eléctricos extremos en exteriores.
Parámetros eléctricos básicos: el voltaje nominal es de 300 V, la corriente nominal es de 5 A, lo que garantiza una señal estable y una transmisión de energía en sistemas eléctricos de bajo voltaje para exteriores. La resistencia de contacto es inferior a 10 mΩ y la resistencia de aislamiento es superior a 500 mΩ, lo que previene eficazmente la interferencia de la señal y los riesgos de fugas.
Rendimiento a prueba de agua y protección ambiental: logra una clasificación de impermeabilidad IP67, capaz de bloquear eficazmente la lluvia, la nieve, el polvo y la humedad, asegurando un funcionamiento estable incluso en entornos exteriores hostiles como lluvia, humedad y polvo. Es resistente a los rayos UV, a la corrosión y retardante de llama (UL94-V0), adaptándose al uso en exteriores a largo plazo sin degradación del rendimiento.
Ventajas estructurales y de materiales: Adopta una estructura circular M19, hecha de plástico de ingeniería de alto rendimiento (nylon PA66), que es liviano, de alta resistencia, resistente al desgaste y resistente a los impactos. Los 18 pines alineados con precisión realizan una conexión de alta densidad, lo que permite la transmisión simultánea de múltiples circuitos de potencia y señal en un formato compacto.
Diseño de bloqueo rápido: equipado con un mecanismo de acoplamiento de bloqueo rápido con un solo clic, que permite una conexión y desconexión rápida y sin herramientas. Una simple acción de empujar y hacer clic asegura firmemente los conectores macho y hembra, evitando la desconexión accidental causada por el viento, la vibración o la interferencia humana, y reduciendo el tiempo de instalación hasta en un 50% en comparación con los conectores roscados tradicionales.
Contacto & Terminación: Las clavijas de contacto están hechas de una aleación de cobre chapada en oro, lo que minimiza la resistencia de contacto, evita la oxidación y garantiza una excelente conductividad incluso en condiciones exteriores de alta humedad. Admite métodos de terminación de soldadura o engarzado opcionales, adecuados para diferentes necesidades de cableado.
Rango de temperatura de funcionamiento: Funciona de manera estable en el rango de temperatura de -40 ℃ a +105 ℃, adaptándose a condiciones climáticas extremas como frío intenso y altas temperaturas, con una gran adaptabilidad ambiental.
Escenarios de aplicación: Ampliamente utilizado en equipos electrónicos para exteriores, incluida iluminación LED, sistemas de energía solar, equipos de automatización industrial, dispositivos de comunicación para exteriores, equipos de escenario, electrónica marina y cámaras de seguridad para exteriores, proporcionando señal confiable y soporte de conexión de energía.
Certificación y durabilidad: Certificado por CE, ROHS, TUV, UL, que cumple con los estándares internacionales de seguridad y medio ambiente. Tiene una vida útil de 5 a 10 años, con una durabilidad de acoplamiento de no menos de 3000 ciclos, lo que garantiza un uso confiable a largo plazo.

Características clave

Carcasa de plástico de ingeniería PA66 con resistencia superior y resistencia a la intemperie.
Estructura circular M19 para un acoplamiento preciso y resistencia a las vibraciones
Sistema de liberación rápida push-lock para una fácil conexión
Múltiples configuraciones de pines disponibles: opciones de 2 a 18 pines
Variantes de combinación de potencia y señal: 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin, 2+20Pin
Versiones de ensamblaje en campo: opciones de cable a cable y de cable a placa
Clasificación de corriente de 20 A para funcionamiento continuo
Servicios de montaje de cables disponibles.
Personalización OEM/ODM compatible

Especificaciones de materiales

Material de la carcasa:Plástico de ingeniería PA66 de alta calidad con excelente resistencia mecánica, resistencia al impacto y resistencia a la deformación. Resistente a temperaturas altas y bajas, envejecimiento por rayos UV y corrosión para un rendimiento estable a largo plazo en entornos exteriores complejos.

Parámetros eléctricos

Parámetro	Especificación
Número de polos	18 pines
Calificación actual	5A máximo
Clasificación de voltaje	300 VCA máximo
Voltaje de durabilidad	1500 VCA a 60 segundos

Parámetros técnicos

Parámetro	Especificación
Resistencia de contacto	10 mΩ máximo
Estructura de aislamiento	500 MΩ a 500 VCC
Temperatura de funcionamiento	-40°C a +105°C
Clase IP	IP67 (1m / 30min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro.
Material del sello	Silicona

Parámetros de operación

Parámetro	Especificación
Clasificación de voltaje	300 VCA máximo
Calificación actual	5A máximo
Tamaño mínimo del cable OD	3,0 mm - 6,0 mm
Tamaño máximo del cable OD	8,0 mm - 10,0 mm
Área máxima de sección transversal del cable	0,5 mm² - 2,5 mm²

Industrias de aplicación

Luces de crecimiento
Equipos de comunicaciones
Máquinas de codificación de productos
Sistemas de codificación de productos de inventario
Sistemas de inyección de tinta
Sistemas solares
Equipos de inyección de tinta industriales
Equipos de energía eléctrica
Equipos de laboratorio forense y patología
Maquinaria Pesada

Diseño de producto

Preguntas frecuentes

¿Es usted una fábrica o una empresa comercial?

Somos una fábrica ubicada en el parque industrial Ulinkcon, distrito de Bao'an, Shenzhen, China.

¿Cómo rastrear mi envío?

Una vez que se envían los productos, proporcionamos números de seguimiento y enlaces a plataformas logísticas para actualizaciones de estado en tiempo real.

¿Puedo pagar después de recibir la mercancía?

Para la cooperación por primera vez, se requiere un pago por adelantado. Condiciones de pago flexibles disponibles para clientes confiables a largo plazo después de pedidos exitosos.
