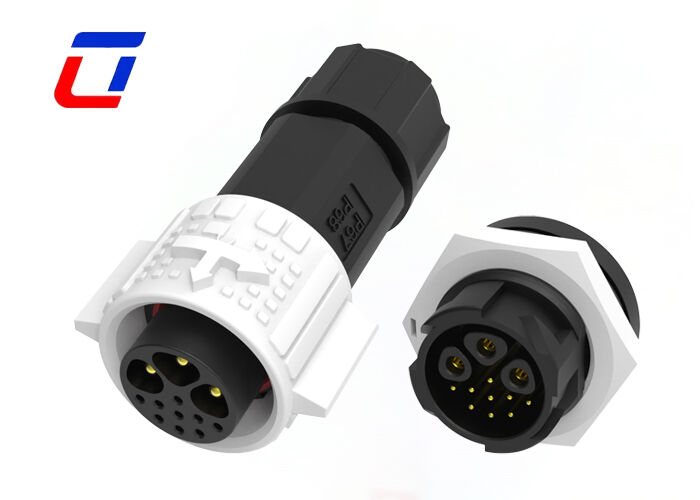

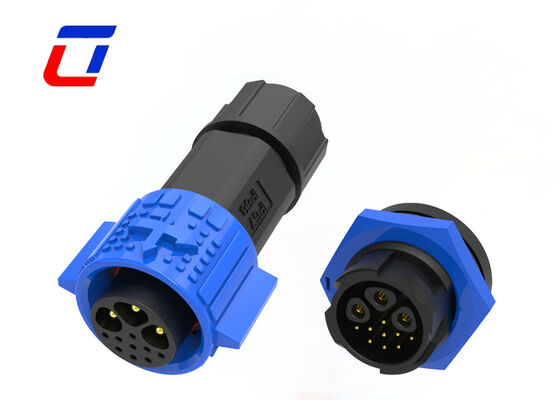

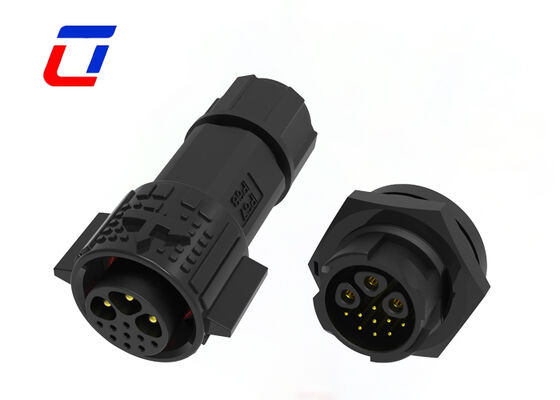

Name: Conector circular del soporte del panel de los conectores IP67 de la señal y de potencia del Pin de PA66 M19 3+9
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos Zócalo impermeable del enchufe

Conector circular del soporte del panel de los conectores IP67 de la señal y de potencia del Pin de PA66 M19 3+9

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	Caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, MoneyGram, L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Actual:	15A+5A	Clasificación impermeable:	IP67
Rango de temperatura:	-40℃~+105℃	Material:	Nylon
Material de contacto:	Latón chapado en oro	Clasificación resistente al fuego:	UL94-V0
Resaltar:	Conector impermeable PA66 M19 , conector de montaje en panel circular IP67 , conector de alimentación de señal de 3+9 pines

Uno mismo de la prenda impermeable del Pin de M19 3+9 que cierra el cable para subir al conector IP67

Descripción general del producto

Conector de cable de liberación rápida M19 3+9 Pin OEM Conector impermeable 300V

Características clave

Especificaciones principales:Adopta un diseño de tamaño M19 con configuración de 3+9 pines, logrando una transmisión integrada de potencia y señal. Elimina la necesidad de dos tipos adicionales de conectores, lo que ahorra efectivamente espacio de instalación, se adapta a escenarios de equipos con espacio limitado y resuelve el inconveniente de la conexión separada de energía y señal.
Nivel de protección:Alcanza el estándar IP67 a prueba de agua y polvo. Puede lograr una completa protección contra el polvo en el estado acoplado y puede sumergirse en agua a 1 metro de profundidad durante 30 minutos sin afectar el uso. Puede resistir eficazmente la erosión causada por entornos hostiles como la humedad, el polvo y las salpicaduras de agua, lo que garantiza un funcionamiento estable del equipo.
Material y artesanía:La carcasa está hecha de material de nailon PA66 reforzado con fibra de vidrio, que cumple con el grado retardante de llama UL94 V-0, presenta resistencia a altas temperaturas, resistencia al impacto y resistencia a la corrosión, y no es fácil de deformar o envejecer. Los contactos están hechos de latón chapado en oro, lo que reduce la impedancia de contacto, mejora la conductividad y la resistencia a la corrosión y prolonga la vida útil.
Método de instalación:Adopta un diseño de montaje en panel circular, que es fácil y estable de instalar, adecuado para varios espesores de paneles y puede usarse ampliamente para la instalación fija de paneles de equipos. También admite el método de conexión por soldadura, con una conexión confiable, que no se cae fácilmente y una alta eficiencia de ensamblaje.
Escenarios de aplicación:Adecuado para diversos campos, como automatización industrial, iluminación LED exterior, equipos marinos, equipos médicos, equipos de energía solar y monitoreo de seguridad, especialmente adecuado para necesidades de suministro de energía y transmisión de señales en entornos industriales hostiles y al aire libre.

Especificaciones técnicas

Características del tipo de producto

Sistema de conector	Cable a placa
Sellable	Sí
El conector y el contacto terminan en	Alambres y cables
Tipo de conector circular	Enchufe, receptáculo
Tipo de concha	Carcasa de plástico
Tipo de producto	Juego de conectores

Características eléctricas

Número de polos	3+9
Calificación actual	15+5A máx.
Clasificación de voltaje	600 VCA máx.
Voltaje de durabilidad	2500 VCA a 60 s

Características del cuerpo

Material de la carcasa	PA66
Tipo de material de aislamiento del conector circular	Termoplástico de bajo riesgo de incendio
Sellado herméticamente	Sí
Estilo de entrada	Lado
Tipo de protección ambiental	Sellado con elastómero, sellado herméticamente
Material de la junta tórica	Sellado con elastómero, sellado herméticamente
Protección ambiental	Sí

Condiciones de uso

Rango de temperatura de funcionamiento	-40°C a 105°C
Nivel de sellado de agua IP	IP67
Nivel de sellado contra el polvo IP	6
Clasificación de durabilidad (ciclos)	250, 251
Clasificación de inflamabilidad UL	UL 94V-0

Opciones de configuración

Opciones de múltiples núcleos: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin y 2+20Pin para señal de alimentación combinada
6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines para señal disponible
Versión de montaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20 A para un funcionamiento prolongado
Servicio de montaje de cables compatible
Bienvenido OEM/ODM

Industrias de aplicación

Aplicación de comunicaciones
Máquinas codificadoras de productos
Codificación de productos de inventario.
Sistemas de inyección de tinta
Sistema solar
Equipos de inyección de tinta industriales.
Equipos de energía eléctrica.
Equipos de laboratorio forense y patología.
Equipos de comunicaciones
Maquinaria pesada

Dimensiones del producto

Detalles técnicos

Preguntas frecuentes

P1: ¿Qué es el voltaje nominal?

A1: Tensión nominal, también conocida como tensión de funcionamiento, que depende principalmente del material de aislamiento del conector utilizado y del espacio entre el tamaño de los contactos. Es posible que algunos de los componentes o dispositivos con un voltaje inferior al nominal no cumplan con sus funciones.

P2: ¿Cómo realizar el seguimiento de mi envío?

R2: Una vez enviados los productos, le enviaremos el número de seguimiento y el enlace de la plataforma logística. Puede realizar un seguimiento del estado en tiempo real en línea o comunicarse con nuestro equipo para obtener actualizaciones.

P3: ¿Es usted una fábrica o una empresa comercial?

A3:W.Somos una fábrica. Ubicado en el parque industrial Ulinkcon, distrito de Bao'an, Shenzhen, China
