Name: Conectores de energía y señal de 3 + 4 pines M19 Dorado Conectores de baja tensión de 300V a prueba de agua
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos Zócalo impermeable del enchufe

Conectores de energía y señal de 3 + 4 pines M19 Dorado Conectores de baja tensión de 300V a prueba de agua

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Alfiler:	3+4 pines	Tensión nominal:	300V
Clasificación actual:	15+5A	Tipo de conector:	Conector rápido
Material:	Nylon	Clasificación resistente al fuego:	UL94-V0
Resaltar:	Conectores de alimentación impermeables M19 , conectores de baja tensión dorados , Conectores de señales de 3+4 pines

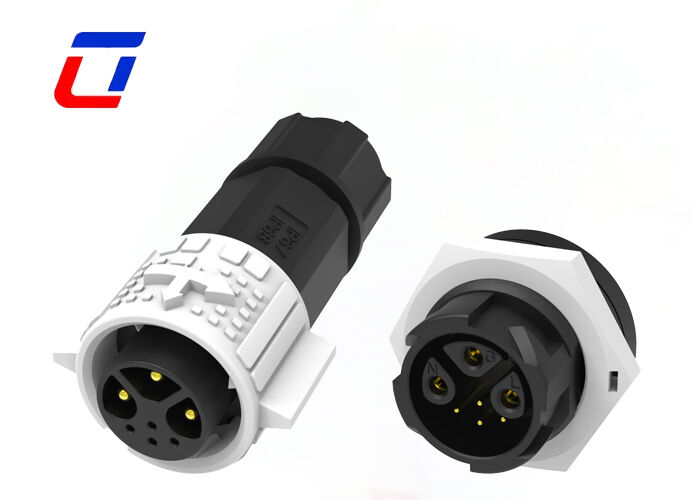

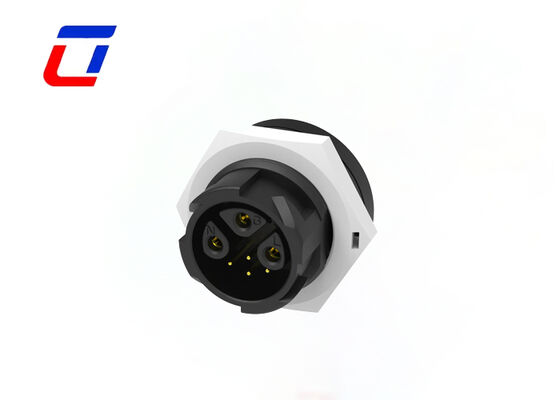

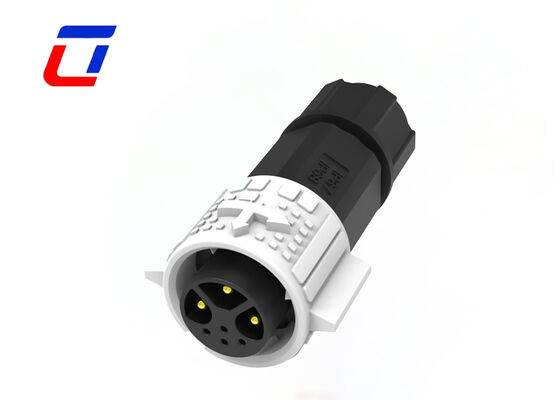

Conector al aire libre varón-hembra del poder y de la señal del Pin del conector 300V 3+4 M19

Descripción general del producto

Alambre impermeable al aire libre del conector de la prenda impermeable del Pin IP67 del conector M19 3+4 a subir

Descripción rápida

Parámetros principales:Adopta un tamaño circular M19 con un diseño separado de 3+4 pines, 3 pines para transmisión de energía de bajo voltaje y 4 pines para transmisión de señal. Cumple con el estándar de bajo voltaje de 300 V, se adapta a diversos equipos de bajo voltaje, realiza una transmisión independiente de energía y señal sin interferencias mutuas y equilibra la practicidad y la seguridad.
Funciones de seguridad de bajo voltaje:Sigue estrictamente el estándar de diseño de bajo voltaje de 300 V, con un excelente rendimiento de aislamiento, lo que previene eficazmente riesgos de seguridad como cortocircuitos y fugas de circuitos de bajo voltaje. Es adecuado para diversos equipos de bajo voltaje con estrictos requisitos de voltaje, lo que garantiza el funcionamiento seguro del equipo y la seguridad personal de los operadores.
Ventajas principales del baño de oro:Los contactos están hechos de sustrato de latón de alta calidad, con un baño de oro de precisión en la superficie. La capa de chapado en oro es uniforme y densa, lo que no solo reduce la impedancia de contacto, reduce la pérdida de energía y la interferencia de la señal, sino que también mejora la resistencia a la oxidación y la corrosión, adaptándose a entornos hostiles como la humedad y el polvo intenso, y extendiendo la vida útil del conector.
Rendimiento impermeable:Adopta una estructura impermeable completamente sellada con un anillo de sellado impermeable de alta elasticidad, alcanzando el nivel de protección IP67. Puede bloquear eficazmente la intrusión de vapor de agua, polvo, manchas de aceite y otras impurezas, adaptándose a escenarios hostiles como exteriores y talleres húmedos, asegurando una transmisión de señal y energía de bajo voltaje estable e ininterrumpida.
Estructura e Instalación:Diseño de estructura circular M19, tamaño compacto, adecuado para diversos escenarios de instalación, que admite conexiones flexibles de cable a cable y de cable a placa. Es fácil de instalar y de posicionamiento preciso, con cableado firme que no se cae fácilmente, lo que puede completar rápidamente el ensamblaje y mejorar la eficiencia de producción y mantenimiento.
Ámbito de aplicación:Ampliamente utilizado en equipos de control industrial de bajo voltaje, iluminación exterior pequeña, equipos inteligentes domésticos, equipos auxiliares médicos, equipos de inspección de seguridad, pequeños equipos de energía nuevos y otros campos, especialmente adecuado para escenarios de bajo voltaje de 300 V que necesitan lograr simultáneamente suministro de energía y transmisión de señal y tienen requisitos de impermeabilidad.

Características principales

Sistema de liberación rápida Push Lock
Opciones de múltiples núcleos: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin y 2+20Pin para señal de alimentación combinada
6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines para señal disponible
Versión de montaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20 A para un funcionamiento prolongado
Servicio de montaje de cables compatible
Bienvenido OEM/ODM

Especificaciones técnicas

Parámetros eléctricos
Número de polos	3+4 pines
Calificación actual	20A máx.
Clasificación de voltaje	300 VCA máx.
Voltaje de durabilidad	1500 VCA a 60 s.
Parámetros técnicos
Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500 VCC
Temperatura de funcionamiento	-40°C ~ +105°C
Clase IP	IP67 (1m / 30min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro.
Material del sello	Silicona

Industrias de aplicación

Luces de crecimiento
Aplicación de comunicaciones
Máquinas codificadoras de productos
Codificación de productos de inventario.
Sistemas de inyección de tinta
Sistema solar
Equipos de inyección de tinta industriales.
Equipos de energía eléctrica.
Equipos de laboratorio forense y patología.
Equipos de comunicaciones
Maquinaria pesada

Parámetros de operación

Clasificación de voltaje	600 VCA máx.
Calificación actual	20A máx.
Tamaño mínimo del cable OD	3,0 mm ~ 6,0 mm
Tamaño máximo del cable OD	8,0 mm ~ 10,0 mm
Máx. Área de sección transversal del cable	0,5 mm² ~ 2,5 mm²

Boceto de diseño

Preguntas frecuentes

P: ¿Es usted una fábrica o una empresa comercial?

R: Somos una fábrica. Ubicado en el parque industrial Ulinkcon, distrito de Bao'an, Shenzhen, China

P: ¿Quién es responsable del despacho de aduanas? ¿Proporciona los documentos necesarios?

R: Proporcionaremos documentos completos de despacho de aduanas (factura comercial, lista de empaque, conocimiento de embarque, informes de certificación). Los gastos y derechos de despacho de aduana corren a cargo del comprador (términos EXW/FOB). Podemos ayudar con la preparación de documentos si es necesario.

P: ¿Cómo hago un pedido? ¿Cuál es el proceso?

R: El proceso de pedido es simple: 1) Confirme los detalles del producto y obtenga una factura proforma (PI); 2) Realizar el pago inicial según lo acordado; 3) Comenzamos la producción y lo actualizamos con el progreso; 4) Pague el saldo antes del envío; 5) Organizar la entrega y proporcionar información de seguimiento.
