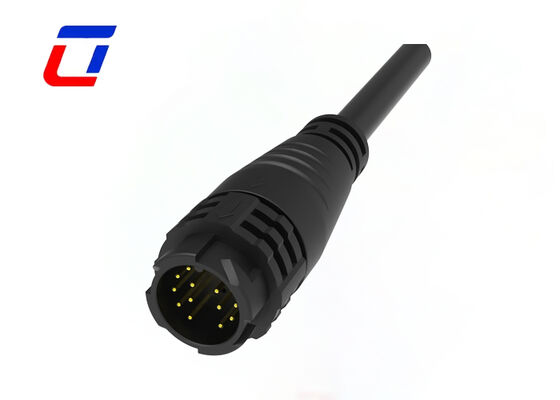

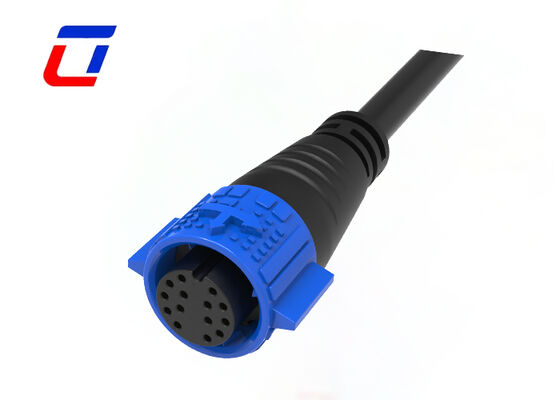

Name: M19 300V Conector rápido de control de LED moldeado de 14 pines Conector de cable exterior impermeable
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos conector de cable impermeable

M19 300V Conector rápido de control de LED moldeado de 14 pines Conector de cable exterior impermeable

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Material:	Nylon	Nivel de protección:	IP67
Clasificación resistente al fuego:	UL94-V0	Color:	azul, rojo, amarillo, negro, blanco
Material de sellado:	Junta de aislamiento	Funciones eléctricas:	Transmisión de señal
Resaltar:	M19 conector de cable a prueba de agua de 300V , conector de control LED de 14 pines , conector rápido moldeado al aire libre

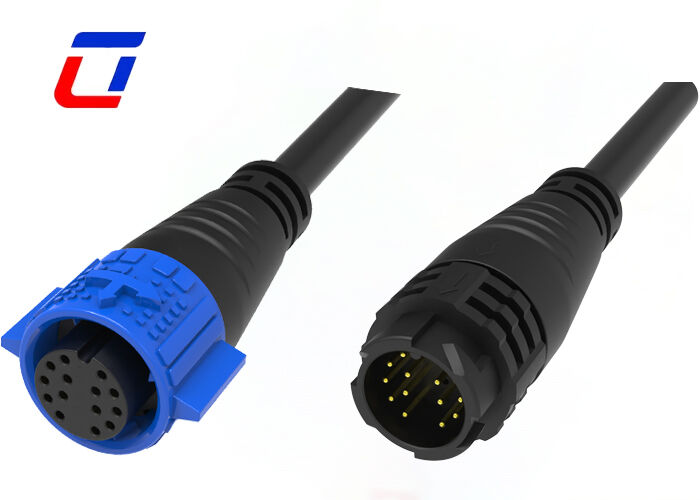

Conector de 14 pines masculino femenino M19 Conectores de cable de 300V a prueba de agua

Descripción rápida

Configuración específica del control del LED y parámetros básicos: Adopta el paquete circular estándar M19 con una distribución de partición precisa de 14 pines, especialmente diseñado para sistemas de control LED exteriores.con una capacidad de transmisión superior a 300 W, pero no superior a 300 W,Las particiones del núcleo de los pines son responsables de la alimentación de LED, atenuamiento y control de la señal, eliminando el cruce de sonido,y que se ajusta con precisión a las necesidades de control integrado y de alimentación de las lámparas LED exteriores, pantallas LED, iluminación de paisaje LED y otros equipos, equilibrando una transmisión eficiente y una precisión de control.
Ventajas de la tecnología integrada moldeada: Adopta tecnología de moldeo profesional, integrando el cable y la carcasa del conector en una sola pieza por moldeo por inyección.Tiene un mejor funcionamiento de sellado y una estructura más sólida, que puede evitar eficazmente el aflojamiento y la entrada de agua en la conexión entre el cable y el conector.el conector tiene una excelente resistencia a la tracción y la flexión, adaptándose a condiciones de cableado al aire libre complejas, como tirar y doblar, y no es fácil que el cable se caiga y el contacto sea malo durante el uso a largo plazo.
Protección impermeable IP67 para exteriores: Optimizado para ambientes exteriores hostiles, adopta una estructura de sellado moldeado completamente sellada con anillo de sellado de caucho fluoro resistente a las intemperie, alcanzando el nivel de protección IP67,Realizar una protección completa a prueba de polvo y de inmersión a corto plazo de 30 minutos en agua de 1 metro de profundidadPuede resistir eficazmente la lluvia al aire libre, el rocío, el polvo, los rayos ultravioleta y la leve erosión de los medios corrosivos.Eliminar la interrupción de la señal de control LED y el fallo de la fuente de alimentación causado por factores ambientales, y garantizar el funcionamiento estable de los equipos LED exteriores.
Adaptación de las prestaciones materiales y eléctricas: La carcasa está hecha de material de nylon reforzado PA66 resistente a la intemperie, procesado mediante modificación de fibra de vidrio y tratamiento anti-UV, conforme al grado de retardante de llama UL94 V-0,con un amplio rango de resistencia a las temperaturas de -40°C a 105°C, antienvejecimiento, resistencia al impacto y resistencia a la corrosión, adaptándose a ambientes exteriores duros como la exposición prolongada al sol y las altas y bajas temperaturas alternas.Los contactos están hechos de latón de alta conductividad con chapa de oro, resistencia al contacto ≤ 10 mΩ, resistencia al aislamiento ≥ 500 MΩ, resistencia al voltaje de 500 V AC/1min, con prestaciones eléctricas estables,reducir la atenuación de la señal de control LED y garantizar la transmisión precisa de los comandos de atenuación y control.
Conexión rápida y escenarios de aplicación: Adopta un diseño de enchufe rápido con estructura de posicionamiento anti-enchufe erróneo, que se puede acoplar y desmontar manualmente sin herramientas especiales,mejora sustancialmente la eficiencia de la instalación y el mantenimiento de los equipos LED exterioresApoya la conexión moldeada de alambre a alambre, adaptándose a cables especiales de LED de 0,5-2,5 mm2, ampliamente utilizados en iluminación de paisaje LED al aire libre, farolas LED, pantallas LED,Lámparas decorativas LED y otros equipos LED para exteriores, especialmente adecuado para sistemas de control LED con altos requisitos de velocidad de conexión, rendimiento impermeable y estabilidad de control.

Principales características

Sistema de bloqueo por empuje y liberación rápida
Opciones de núcleo múltiple: 2Pin, 3Pin, 4Pin, 5Pin para energía
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin y 2+20Pin para la señal de potencia combinada
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin y 18Pin para la señal disponible
Versión de montaje de campo:opciones de cable a cable y de cable a tablero
Corriente nominal 5A para trabajo prolongado
Servicio de montaje de cables soportado, bienvenido a la medida
OEM / ODM bienvenido

Parámetros eléctricos
Noel sombrero de los polacos	14 pines
Calificación actual	5 Amax. ¿Qué es eso?
Nivel de tensión	300VAC máximo
Váltidad de durabilidad	El valor de las emisiones de CO2 de los motores de combustión interna será el mismo que el valor de las emisiones de CO2 de los motores de combustión interna.

Parámetros técnicos
Resistencia de contacto	10 mΩ máximo
Estructura de aislamiento	500 MΩ a 500 VDC
Temperatura de funcionamiento	-40 °C ~ +105 °C
Clasificación IP	IP67 (1m / 30min) cuando está acoplado
Material de moho	El PA66
Materiales de contacto y terminales	El cobre recubierto
Material del sello	De polietileno

Parámetros de funcionamiento
Nivel de tensión	300VAC máximo
Calificación actual	5A máximo
Tamaño de cable mínimo	3.0 mm ~ 6.0 mm
Tamaño máximo del cable	8.0 mm ~ 10.0 mm
Área de sección transversal máxima del cable	0.5 mm²~ 2,5 mm²

Industria de las aplicaciones

Luces de crecimiento
Aplicación de las comunicaciones
máquinas de codificación de productos
Código del producto del inventario
sistemas de inyección de tinta
Sistema solar
Equipo de inyección de tinta industrial
Equipo de energía eléctrica
Equipo forense y patológico de laboratorio
Equipo de comunicaciones
Maquinaria pesada

Esquema de diseño

M19 300V Conector rápido de control de LED moldeado de 14 pines Conector de cable exterior impermeable 1

Preguntas frecuentes

1P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica, ubicada en el Parque Industrial Ulinkcon, distrito Bao'an, Shenzhen, China.

2- ¿ Qué?¿Cómo hago un pedido?

A: ¿Qué quieres decir?El proceso de pedido es simple: 1) Confirmar los detalles del producto y obtener una factura proforma (PI); 2) Hacer el pago inicial según lo acordado; 3) Comenzamos la producción y lo actualizamos con el progreso;4) Pague el saldo antes del envío5) Organizar la entrega y proporcionar información de seguimiento.

3¿Están certificados sus productos? ¿Qué certificaciones tiene?

R: Todos nuestros productos están certificados por RoHS, CE y otros estándares internacionales.
