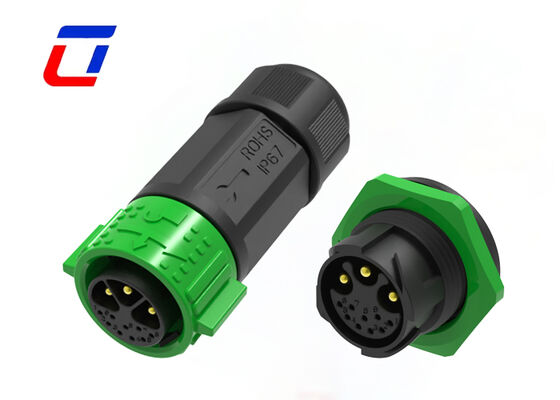

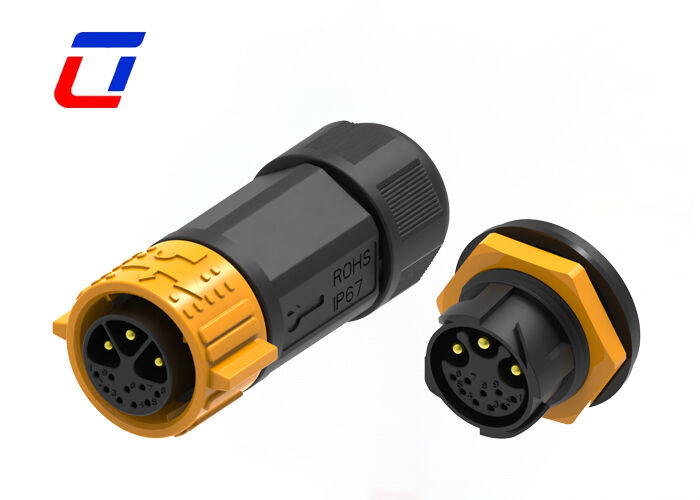

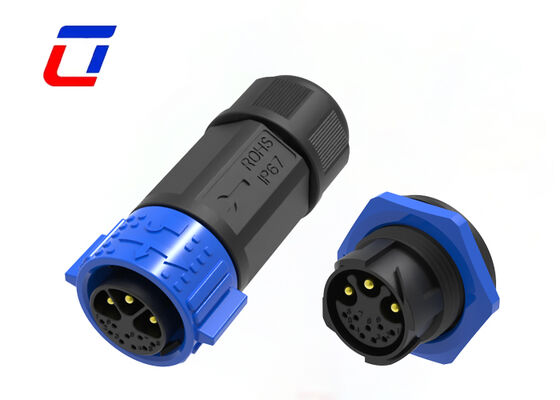

Name: 3+9 fábricas al aire libre impermeables del conector del conector circular del soporte del panel del Pin M25 15+5A
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Inicio Productos Conector impermeable al aire libre

3+9 fábricas al aire libre impermeables del conector del conector circular del soporte del panel del Pin M25 15+5A

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs
Número de modelo:	M25

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, MoneyGram, L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:

Alimentación y señal de 3+9 PIN

Clasificación impermeable:

IP67

Rango de temperatura:

-40℃~+105℃

Material:

Nylon

Resaltar:

Conector impermeable circular M25

conector de montaje en panel 15+5A

conector circular impermeable al aire libre

Tipos multi del conector pin de 3+9 conector impermeable al aire libre del Pin M25 30A 300V

Características principales

Sistema de liberación rápida Push Lock
Opciones de núcleo múltiple: 2 pines, 3 pines, 4 pines, 5 pines, 3+2 pines, 3+3 pines, 3+9 pines, 3+13 pines y 2+20 pines
Versión de montaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20 A para trabajar durante mucho tiempo.
Servicio de ensamblaje de cables compatible, bienvenido a personalizar
Bienvenido OEM/ODM

Industrias de aplicación

Aplicación de comunicaciones
máquinas de codificación de productos
codificación de productos de inventario
sistemas de inyección de tinta
Sistema solar
equipos de inyección de tinta industriales
Equipos de energía eléctrica.
Equipos de laboratorio forense y patología.
Equipos de comunicaciones
Maquinaria pesada

Detalles rápidos de 6 pinesConector macho hembra

Diseño de circuito dual de 3+9 pines para transmisión integrada de potencia y señal: La configuración de pines optimizada admite transmisión de potencia de alta corriente independiente de 15 A a través de 3 pines y transmisión de señal multicanal de 5 A a través de 9 pines. Los circuitos de corriente fuerte y débil separados evitan interferencias mutuas, lo que garantiza una salida de energía estable y una transmisión sincrónica de múltiples señales de control y sensores para sistemas de control electrónico complejos.
Conexión autoblocante rápida sin herramientas: Equipado con una estructura autoblocante de hebilla elástica, el conector realiza una sujeción automática y un bloqueo firme después de enchufarlo sin rotación del hilo ni herramientas auxiliares. Admite una conexión suave y un desbloqueo sin esfuerzo, lo que mejora en gran medida la eficiencia de instalación y mantenimiento para el montaje masivo en fábrica y la inspección diaria de equipos.
Estructura estable de montaje en panel para instalación de equipos integrados: Al adoptar un diseño de montaje en panel integrado exclusivo, presenta un posicionamiento preciso y una fijación firme. Se adapta perfectamente a los paneles de control de equipos y a las paredes de la cabina sin ocupar espacio externo, logrando una disposición ordenada e integrada del equipo. Compatible con tamaños de apertura estándar de la mayoría de equipos industriales e instrumentos de precisión, es muy adecuado para la producción industrial en masa.
Protección de sellado total IP67 para uso en exteriores en todo tipo de clima: Construido con un anillo de sellado de silicona integrado de alta elasticidad, el conector logra un ajuste sin espacios después del autobloqueo. Proporciona un excelente rendimiento a prueba de polvo, agua y humedad, resistiendo eficazmente la erosión por lluvia, la acumulación de polvo, el rocío y la ligera contaminación por petróleo. Mantiene un rendimiento estable en ambientes al aire libre, talleres y cabinas al aire libre durante todo el año.
Resistencia a la intemperie y durabilidad a las vibraciones de grado industrial: La carcasa ignífuga de alta tenacidad presenta un aislamiento superior, resistencia al impacto y resistencia a la deformación. Optimizada para condiciones de funcionamiento con vibración, la estructura ajustada de la hebilla autoblocante evita que se afloje después de una vibración prolongada. Con excelente resistencia a los rayos UV, al envejecimiento y a la corrosión, garantiza una vida útil estable a largo plazo en escenarios industriales hostiles.

Características del tipo de producto
Sistema de conector	Cable a cable
Sellable	Sí
El conector y el contacto terminan en	Alambres y cables
Tipo de conector circular	Enchufe, receptáculo
Tipo de concha	Carcasa de plástico
Tipo de producto	Juego de conectores
Funciones de configuración
Número de posiciones	3+9
Número de posiciones de señal	9
Contactos precargados	Sí
Características eléctricas
Voltaje de funcionamiento (VCA)	600 V máx.
Voltaje de funcionamiento (VCC)	600 V máx.
Características del cuerpo
Material de la carcasa	PA66
Tipo de material de aislamiento del conector circular	Termoplástico de bajo riesgo de incendio
Sellado herméticamente	Sí
Estilo de entrada	Lado
Tipo de protección ambiental	Sellado con elastómero, sellado herméticamente
Material de la junta tórica	Sellado con elastómero, sellado herméticamente
Protección ambiental	Sí
Características de contacto
Clasificación actual de contacto (máx.) (A).	15A máx.
Tipo de contacto de conector circular	Pin-Socket
Accesorio mecánico
Tipo de montaje del conector	Montaje de cable (colgado libre)
Tipo de alineación de acoplamiento	Enchavetado
Retención de apareamiento	Con
Dimensiones
Tamaño del cable (AWG)	20 AWG, 18 AWG, 16 AWG,14 AWG,
Condiciones de uso
Rango de temperatura de funcionamiento (°C)	-40 ~105°C
Nivel de sellado de agua IP	IP67
Nivel de sellado contra el polvo IP	6
Estándares de la industria
Clasificación de inflamabilidad UL	UL 94V-0

Dimensión de producción

Más detalles técnicos

Preguntas frecuentes

P1: ¿Qué es el voltaje nominal?

A1: Tensión nominal, también conocida como tensión de funcionamiento, que depende principalmente del material de aislamiento del conector utilizado y del espacio entre el tamaño del contacto. Es posible que algunos de los componentes o dispositivos con un voltaje inferior al nominal no cumplan con sus funciones.

P2:¿Cómo puedo obtener muestras?

A2: Es un honor para mí ofrecerle muestras y el flete debe pagarlo usted mismo. Puede informarme su número de mensajería y su dirección detallada y luego puedo enviarle una muestra de inmediato.

P3: ¿Cómo elegir el conector adecuado?

A3:Debe hacer lo siguiente:
* Confirmar calificación actual y número de contactos
* Confirme que el estilo de ensamblaje necesita precableado o no. Si es necesario, confirme el siguiente.
* Confirmar calibre del cable
* Confirmar longitud y material del cable.
