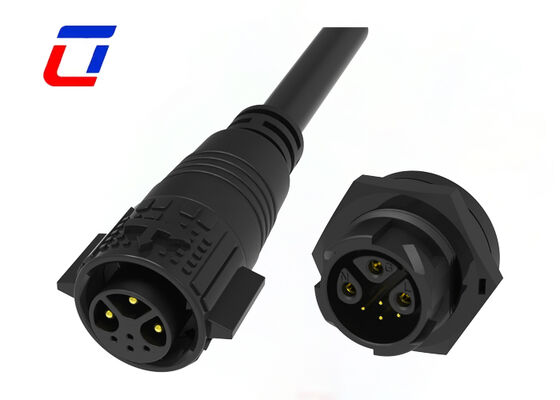

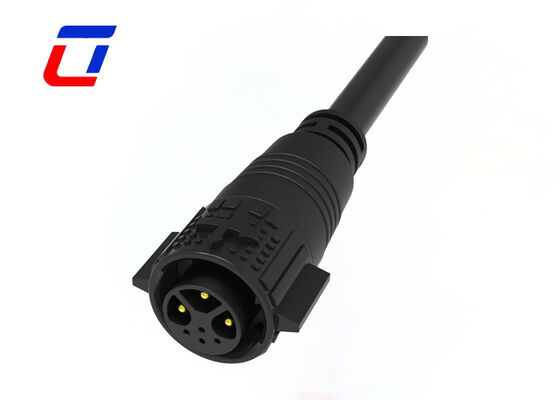

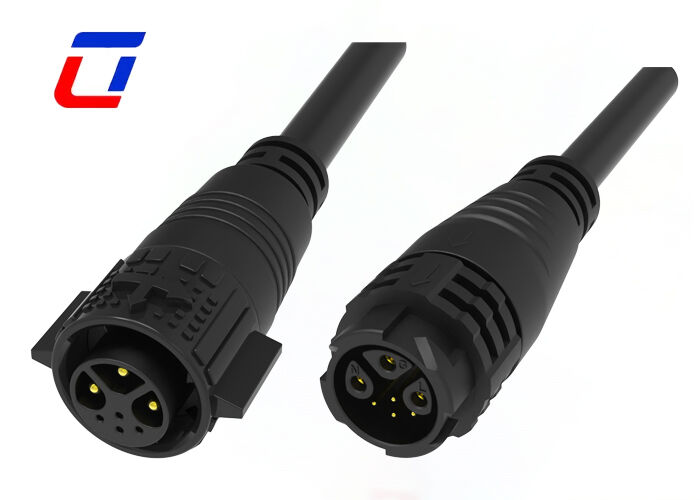

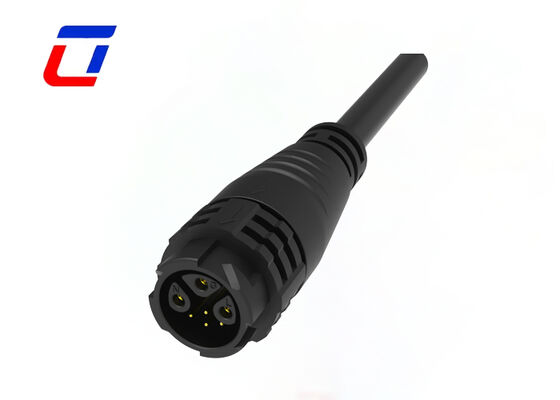

Name: M19 Conectores de alambre impermeable de 3+4 pines 15A+5A 300V IP67 Conector de múltiples pines masculino femenino
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos conector de cable impermeable

M19 Conectores de alambre impermeable de 3+4 pines 15A+5A 300V IP67 Conector de múltiples pines masculino femenino

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Alfiler:	3+4 pines	Tensión nominal:	300V
Clasificación actual:	20A	Material:	Nylon
Nivel de protección:	IP67	Temperatura:	-40~+105℃
Resaltar:	Conectores de cable impermeables M19 IP67 , Conector de cable impermeable de 3+4 pines , conector impermeable masculino femenino de 300 V

Conector al aire libre varón-hembra del poder y de la señal del Pin del conector 300V 3+4 M19

Descripción general del producto

El conector de cable macho y hembra impermeable M19 de 3+4 pines IP67 es una solución de conexión híbrida de corriente dividida de diseño exclusivo. A diferencia de los conectores convencionales con especificación de corriente unificada, presenta un diseño de carga de corriente diferenciado: 3 pines admiten fuente de alimentación principal de alta corriente de 15 A, mientras que 4 pines manejan señal de baja corriente de 5 A y transmisión de energía auxiliar. Clasificado con una resistencia de voltaje de 300 V y equipado con un rendimiento totalmente impermeable IP67 y una estructura de bloqueo sin herramientas, este conector cumple perfectamente con las demandas duales de suministro de energía de alta potencia y transmisión de señal de precisión para equipos híbridos, optimizando en gran medida el diseño del cableado interno.

Descripción rápida

Diseño de corriente dividida 3+4 para doble potencia y señal: La agrupación científica de pines separa el circuito de alimentación y el circuito de señal de forma independiente. El grupo de alta potencia de 3 pines garantiza una salida de corriente continua estable de 15 A para el funcionamiento del equipo principal; el grupo auxiliar de 4 pines admite transmisión de baja corriente de 5 A para sensores y señales de control. El aislamiento físico evita conflictos de carga y diafonía de señales, lo que garantiza tanto la estabilidad de la energía como la precisión de la señal.
Resistencia de alto voltaje de 300 V para seguridad industrial: Al adoptar una estructura de aislamiento integrada engrosada, el conector soporta un voltaje nominal de hasta 300 V y resiste sobretensiones instantáneas y fluctuaciones del circuito. Previene eficazmente fugas eléctricas, cortocircuitos y roturas del aislamiento, proporcionando seguridad eléctrica confiable para equipos eléctricos industriales y de exterior.
Protección total IP67 a prueba de agua y polvo.: El diseño de sellado anular multicapa logra una protección completamente cerrada después del acoplamiento macho-hembra. Bloquea completamente la inmersión en agua de lluvia, la acumulación de polvo, la humedad y la contaminación por aceite ligero, adaptándose a un funcionamiento estable a largo plazo en entornos de trabajo húmedos, polvorientos y al aire libre.
Estructura antivibración y autobloqueo sin herramientas: La combinación macho y hembra precisa garantiza una conexión suave y un ajuste perfecto. El mecanismo de bloqueo automático de hebilla mejorado permite el bloqueo automático después de la inserción. Con una excelente capacidad antiaflojamiento y antivibración, previene eficazmente la conexión intermitente causada por la vibración del equipo y la tracción del cable.
Amplia resistencia a temperaturas y larga vida útil: Hecho de plástico de ingeniería modificado resistente a la intemperie y terminales conductores antioxidantes, funciona de manera estable desde -40 ℃ a +105 ℃. Resiste el agrietamiento a baja temperatura, el envejecimiento a alta temperatura, la radiación ultravioleta y la corrosión leve, y es adecuado para diversas condiciones de trabajo regionales y ambientales.

Características principales

Sistema de liberación rápida Push Lock
Opciones de múltiples núcleos: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin y 2+20Pin para señal de alimentación combinada
6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines para señal disponible
Versión de montaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20 A para trabajar durante mucho tiempo.
Servicio de montaje de cables compatible
Bienvenido OEM/ODM

Especificaciones técnicas

Parámetros eléctricos
Número de polos	3+4 pines
Clasificación actual	20A máx.
Clasificación de voltaje	300 VCA máx.
Voltaje de durabilidad	1500 VCA a 60 s.
Parámetros técnicos
Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500 VCC
Temperatura de funcionamiento	-40°C ~ +105°C
Clase IP	IP67 (1m / 30min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro.
Material del sello	Silicona

Industrias de aplicación

Luces de crecimiento
Aplicación de comunicaciones
Máquinas codificadoras de productos
Codificación de productos de inventario.
Sistemas de inyección de tinta
Sistema solar
Equipos de inyección de tinta industriales.
Equipos de energía eléctrica.
Equipos de laboratorio forense y patología.
Equipos de comunicaciones
Maquinaria pesada

Parámetros de operación

Clasificación de voltaje	600 VCA máx.
Clasificación actual	20A máx.
Tamaño mínimo del cable OD	3,0 mm ~ 6,0 mm
Tamaño máximo del cable OD	8,0 mm ~ 10,0 mm
Máx. Área de sección transversal del cable	0,5 mm² ~ 2,5 mm²

Boceto de diseño

Preguntas frecuentes

P: ¿Es usted una fábrica o una empresa comercial?

R: Somos una fábrica. Ubicado en el parque industrial Ulinkcon, distrito de Bao'an, Shenzhen, China

P: ¿Quién es responsable del despacho de aduanas? ¿Proporciona los documentos necesarios?

R: Proporcionaremos documentos completos de despacho de aduanas (factura comercial, lista de empaque, conocimiento de embarque, informes de certificación). Los gastos y derechos de despacho de aduana corren a cargo del comprador (términos EXW/FOB). Podemos ayudar con la preparación de documentos si es necesario.

P: ¿Cómo realizar el seguimiento de mi envío?

R: Una vez enviados los productos, le enviaremos el número de seguimiento y el enlace de la plataforma logística. Puede realizar un seguimiento del estado en tiempo real en línea o comunicarse con nuestro equipo para obtener actualizaciones.
