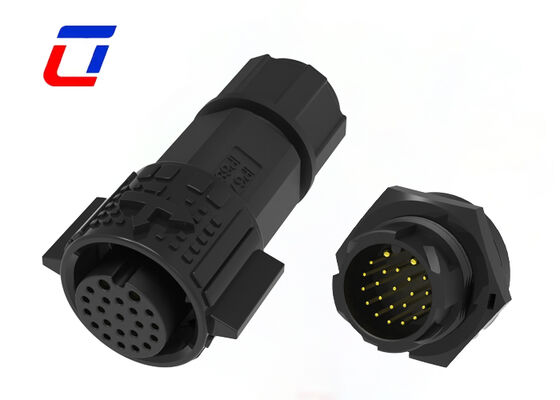

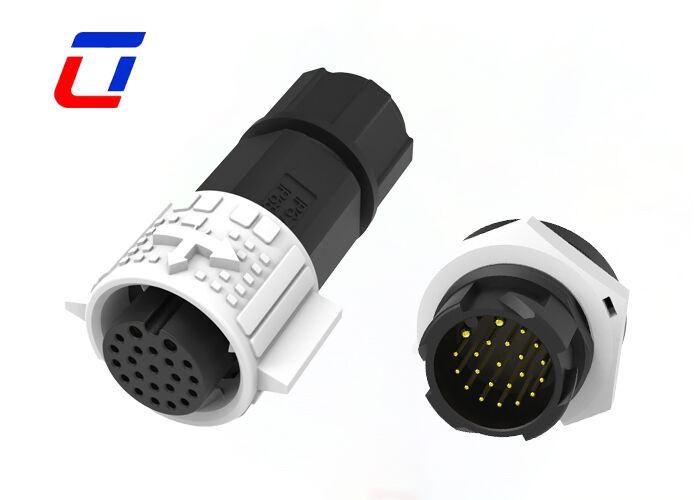

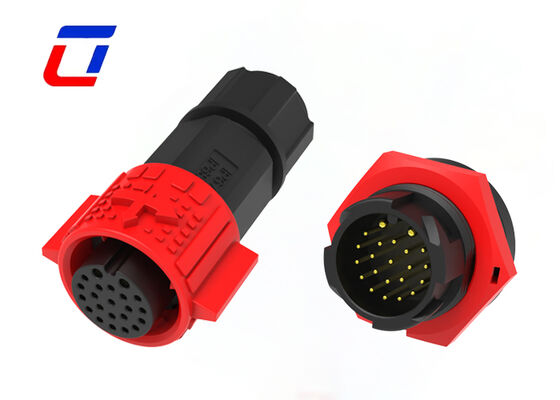

Name: M19 2+20 Conectores circulares de varios pines de plástico PA66 Conector de bloqueo rápido de datos de alimentación
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos Zócalo impermeable del enchufe

M19 2+20 Conectores circulares de varios pines de plástico PA66 Conector de bloqueo rápido de datos de alimentación

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union, Moneygram
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Material:	PA66 y aleación de cobre	Nivel de protección:	IP67
Clasificación resistente al fuego:	UL94-V0	Color:	Blanco Azul Rojo Negro Amarillo
Modo de conexión:	Bloqueo de empuje	Tensión nominal:	300V
Resaltar:	Conector circular multipin M19 , conector de bloqueo rápido impermeable PA66 , conector de datos de alimentación plástico PA66

Pin multi 2 de la prenda impermeable de IP67 20A para el conector de datos del Pin de los conectores de poder M19 20

Descripción rápida

El conector circular multipin M19 2+20 es un componente de conexión híbrida de señal y alimentación integrado moldeado con material PA66 retardante de llama de alta calidad. Con un diseño exclusivo de separación de 2 pines de alimentación + 20 señales, maneja de forma independiente la fuente de alimentación del equipo principal y la transmisión de datos multicanal en un conector compacto. Al adoptar una estructura de bloqueo rápido sin herramientas y un diseño industrial resistente a la intemperie, resuelve eficazmente el caos de cableado y los problemas de interferencia de señal de los conectores separados tradicionales. Con rendimiento eléctrico estable y alta integración, es una solución de cableado ideal para equipos industriales inteligentes compactos y de alta precisión.

Diseño aislado de señal y alimentación independiente 2+20: La agrupación científica de pines funcionales realiza el aislamiento físico entre el circuito de alimentación y el circuito de señal. 2 pines de alimentación dedicados proporcionan una salida de energía principal estable para el funcionamiento del equipo, mientras que 20 pines de señal de alta densidad transmiten múltiples grupos de datos de sensores, control y comunicación de forma sincrónica. Evita por completo la interferencia de la carga de energía y la diafonía de la señal, lo que garantiza una transmisión de señal de alta precisión y sin retardo mientras mantiene un suministro de energía estable.
Carcasa PA66 retardante de llama de primera calidad: Moldeada integralmente con plástico de ingeniería PA66 modificado, la carcasa alcanza el grado retardante de llama UL94 V-0. Presenta una excelente tenacidad, resistencia al impacto y resistencia a la deformación, resistiendo la extrusión mecánica diaria y la flexión de alambre. Mantiene un rendimiento estructural estable en un amplio rango de temperatura de -40 ℃ ~ +105 ℃, con excelente resistencia al envejecimiento por rayos UV y resistencia a la corrosión química para un servicio industrial a largo plazo.
La integración de alta densidad simplifica el cableado complejo: La capacidad de canal de señal ultragrande de 20 núcleos integra docenas de señales de control en un solo conector, reemplazando el método de cableado tradicional de múltiples conectores dispersos. Reduce en gran medida los orificios de montaje del equipo y las interfaces externas, optimiza la disposición del arnés interno, reduce la tasa de fallas del circuito y mejora la integración y la estética del equipo.
Bloqueo rápido sin herramientas y rendimiento antivibración: La estructura autoblocante de la prensa mejorada permite el bloqueo automático en un solo paso y la liberación manual sin herramientas ni torsión de hilos. Mejora en gran medida el ensamblaje de producción en masa y la eficiencia del mantenimiento diario. La estructura firmemente cerrada proporciona una fuerte capacidad antiaflojamiento y antitensión para adaptarse a la vibración del equipo a largo plazo y al arrastre de cables.
Terminales de alta precisión para una transmisión estable: Construido con núcleos conductores de alta precisión con resistencia de contacto ultrabaja y excelente resistencia a la oxidación. El canal de potencia presenta un bajo aumento de temperatura y una baja pérdida de energía bajo carga completa, mientras que el canal de señal realiza una transmisión de datos sensible y estable sin deriva ni demora, cumpliendo plenamente con los requisitos eléctricos de alto estándar de los sistemas de control electrónico de precisión.
Estructura universal circular estándar M19: El tamaño redondo compacto M19 sigue las especificaciones generales industriales, compatible con la mayoría de los equipos inteligentes y de control industrial convencionales. Admite métodos de montaje integrados, externos y en paneles con gran versatilidad, adecuado para cableado de soporte de equipos estándar y no estándar.

Industrias de aplicación

Luces de crecimiento
Aplicación de comunicaciones
máquinas de codificación de productos
codificación de productos de inventario
sistemas de inyección de tinta
Sistema solar
equipos de inyección de tinta industriales
Equipos de energía eléctrica.
Equipos de laboratorio forense y patología.
Equipos de comunicaciones
Maquinaria pesada

Parámetros eléctricos
nortenúmero de polacos	Conector impermeable de 2+20 pines.
Clasificación actual	15A+5A
Clasificación de voltaje	300 VCA máx.
Voltaje de durabilidad	1500 VCA a 60 s.

Parámetros técnicos
Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500 VCC
Temperatura de funcionamiento	-40°C ~ +105°C
Clase IP	IP67 (1m / 30min) cuando está acoplado
Material del molde	PA66
Material de contacto/terminal	Latón chapado en oro.
Material del sello	Silicona

Parámetros de operación
Clasificación de voltaje	600 VCA máx.
Clasificación actual	20A máx.
Tamaño mínimo del cable OD	3,0 mm ~ 6,0 mm
Tamaño máximo del cable OD	8,0 mm ~ 10,0 mm
Área máxima de sección transversal del cable	0,5 mm²~ 2,5 mm²

Boceto de diseño

Preguntas frecuentes

1. P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica. Ubicado en el parque industrial Ulinkcon, distrito de Bao'an, Shenzhen, China

2. P: ¿Cómo puedo obtener muestras?

R: Es un honor para mí ofrecerle muestras y el flete debe pagarlo usted mismo. Puede informarme su número de mensajería y su dirección detallada y luego puedo enviarle una muestra de inmediato.

3. P:¿Cuántos materiales puedes proporcionar?

R: Hay algunos materiales diferentes del conector y el cable, generalmente usamos material de PVC/Nylon para el conector del producto, se usó material de PVC/caucho/silicona en el cable. Por supuesto, también podemos elegir el material según sus necesidades.
