Conectores hembra-varón eléctricos de la cerradura rápida M25 20A 5 Pin

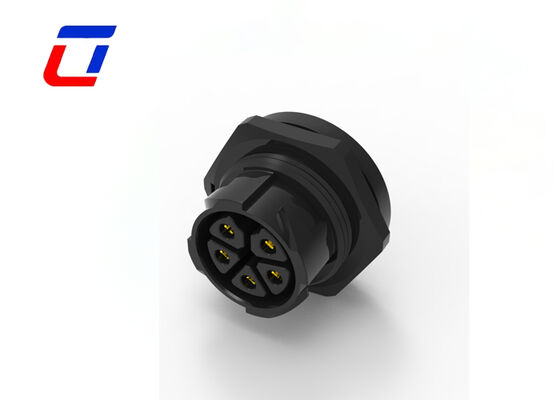

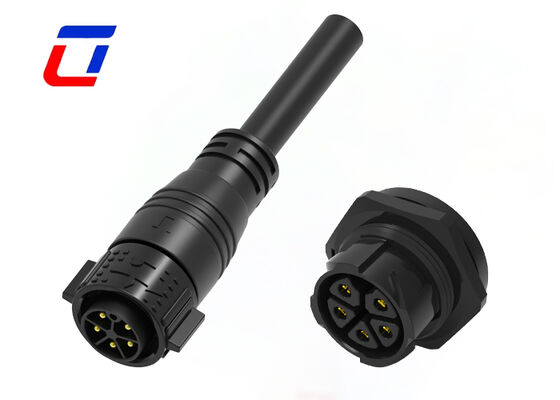

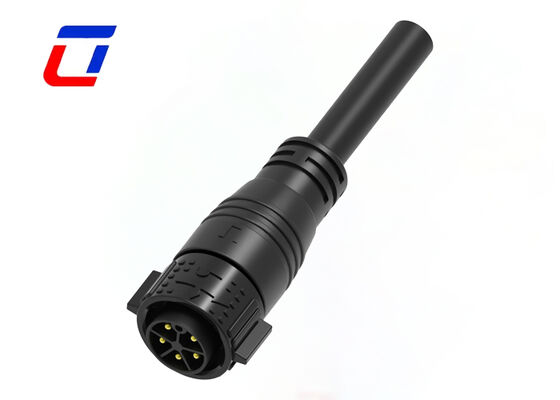

Este conector eléctrico de cable a placa M25 de 5 pines es un conector redondo resistente al agua de 300 V diseñado para aplicaciones de energía industrial. Con un sistema de liberación rápida con bloqueo por empuje y un diseño de mamparo macho-hembra, proporciona conectividad de energía confiable para equipos montados en paneles en entornos exigentes.
Descripción general del producto
1. Parámetros eléctricos estándar
El conjunto macho y hembra combinados de 5 pines y corriente nominal de 20 A realiza una transmisión de energía multicircuito con salida de corriente estable
Cumple con el estándar ambiental RoHS, libre de metales pesados dañinos, totalmente compatible para exportación al extranjero.
2. Carcasa de plástico retardante de llama PA66
Construido con plástico PA66 de alta resistencia, a prueba de impactos y antienvejecimiento, sin grietas ni fragilidad después de un largo servicio.
El excelente rendimiento de aislamiento evita el riesgo de fugas y el rendimiento físico y eléctrico estable en un amplio rango de temperaturas.
3. Estructura de conexión rápida Push Lock
El diseño de presionar para bloquear se bloquea automáticamente después de la inserción, se conecta y separa sin herramientas para una fácil operación
El ajuste apretado de la hebilla ofrece un rendimiento antivibración confiable, evitando conexiones sueltas y cortes de energía bajo vibración continua.
4. Tamaño estándar universal M25
La dimensión estándar M25 coincide con la mayoría de los orificios del panel del equipo, los cabezales macho y hembra se alinean con precisión sin desplazamiento.
El diseño macho y hembra separados simplifica el cableado, el montaje del equipo y el posterior mantenimiento de reemplazo.
5. Amplio alcance de aplicación
Adecuado para unidades de control industrial, iluminación exterior, pequeños equipos de energía nueva, instrumentos inteligentes y líneas de conexión de alimentación de automatización.
Características clave
- Sistema de liberación rápida Push-lock para operación sin herramientas
- Múltiples configuraciones de pines disponibles: 2 pines, 3 pines, 4 pines, 5 pines, 3+2 pines, 3+3 pines, 3+9 pines, 3+13 pines, 5+2 pines y 2+20 pines

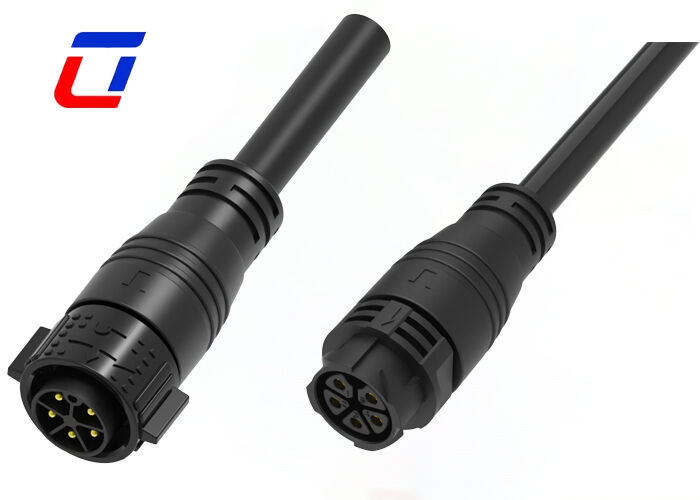

- Versiones de ensamblaje en campo: opciones de cable a cable y de cable a placa
- Conector resistente al agua de alta corriente adecuado para funcionamiento continuo de 20 A.
- Servicio de ensamblaje de cables compatible con opciones de personalización.
- Bienvenidos servicios OEM/ODM
Especificaciones eléctricas
| Parámetro |
Especificación |
| Número de polos |
Conector impermeable de 5 pines. |
| Clasificación actual |
20A máximo |
| Clasificación de voltaje |
300 VCA máximo |
| Voltaje de durabilidad |
1500 VCA a 60 segundos |
Especificaciones técnicas
| Parámetro |
Especificación |
| Resistencia de contacto |
10 mΩ máximo |
| Resistencia de aislamiento |
500 MΩ a 500 VCC |
| Temperatura de funcionamiento |
-40°C a +105°C |
| Clasificación IP |
IP67 (1 metro / 30 minutos) |
| Material del molde |
PA66 |
| Material de contacto/terminal |
Latón chapado en oro. |
| Material del sello |
Silicona |
Parámetros de operación
| Parámetro |
Especificación |
| Clasificación de voltaje |
600 VCA máximo |
| Clasificación actual |
30A máximo |
| Tamaño mínimo del cable OD |
6,5 mm - 10 mm |
| Tamaño máximo del cable OD |
10,5 mm - 18 mm |
| Área máxima de sección transversal del cable |
0,5 mm² - 6,0 mm² |
Industrias de aplicación
- Equipos de comunicaciones
- Máquinas de codificación de productos y sistemas de inyección de tinta.
- Equipos de codificación de productos de inventario.
- Equipos de inyección de tinta industriales.
- Sistemas de energía solar
- Equipos de energía eléctrica.
- Equipos de laboratorio forense y patología.
- Maquinaria pesada
Dimensiones de producción
Detalles técnicos
Preguntas frecuentes
¿Cómo puedo obtener muestras?
Nos complace proporcionar muestras y los costos de flete corren a cargo del cliente. Proporcione su número de cuenta de mensajería y la dirección de envío detallada para el envío inmediato de la muestra.
¿Hay algún descuento para pedidos de grandes cantidades?
Sí, ofrecemos descuentos escalonados para pedidos al por mayor con precios cada vez más competitivos en volúmenes más altos. Comparta su cantidad esperada para obtener una cotización personalizada.
¿Qué métodos de pago aceptan?
Aceptamos T/T (Transferencia Telegráfica), L/C (Carta de Crédito), PayPal y West Union. Para pedidos grandes, nuestros términos estándar son un pago inicial del 30 % y un saldo del 70 % antes del envío.
