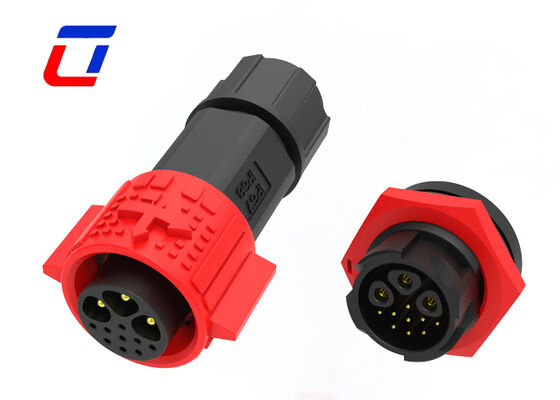

Conector impermeable multipin IP67 15A+5A M19 Conector de alimentación y datos de 3+9 pines para exteriores

Datos del producto:

Lugar de origen:	Shénzhen, China
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, , L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:	12(3+9)Pin	Actual:	Alimentación de 15 A + señal de 5 A.
Voltaje:	300V	Rango de temperatura:	-40℃~+105℃
Material:	Latón chapado en oro	Clasificación resistente al fuego:	UL94-V0
Resaltar:	Conector multipin impermeable IP67 , Conector de alimentación y datos M19 de 15A+5A , Conector impermeable para exteriores de 3+9 pines

Conector estanco M19 multipin IP67 de 15A+5A, conector de alimentación y datos de 3+9 pines para exteriores

Conector de cable de liberación rápida M19, estanco, de 3+9 pines, 300V

El conector estanco para exteriores M19 de 3+9 pines de Ulinkcon presenta un diseño único con particiones para la integración de alimentación y datos. Combina un suministro de alimentación de alta corriente de 15A y una transmisión de señal de datos estable de 5A en un solo conector. Con una clasificación de estanqueidad IP67 estándar, satisface perfectamente las necesidades duales de suministro de energía y transmisión de señales para equipos inteligentes de exterior, proyectos de iluminación y dispositivos de control industrial, sirviendo como una solución de conexión compuesta todo en uno.

Diseño integrado de alimentación y datos de 3+9 pines:Adopta un diseño exclusivo de 3+9 pines para la transmisión separada de alimentación y señales. 3 pines soportan un suministro de alimentación de alta potencia de 15A, mientras que 9 pines manejan señales de datos de bajo voltaje de 5A. El aislamiento físico de los circuitos evita la diafonía, reemplazando el cableado tradicional de doble conector y simplificando enormemente la estructura de cableado en el sitio.
Doble clasificación de corriente para una adaptación precisa de la carga:Equipado con una salida de alimentación principal de 15A y una transmisión de señal auxiliar de 5A, que se adapta tanto a los requisitos de suministro de energía de equipos de alta potencia como a los de control de señales de bajo voltaje. Garantiza el funcionamiento síncrono y estable de la alimentación del equipo y la retroalimentación de datos, evitando eficazmente fallos por sobrecarga y bajo voltaje.
Protección exterior estándar IP67:Construido con una estructura de sellado de precisión integrada y juntas estancas de alta elasticidad para lograr un rendimiento estanco al agua y al polvo IP67. Resiste salpicaduras de lluvia, acumulación de polvo, condensación de humedad y erosión por diferencia de temperatura, garantizando un funcionamiento fiable en todas las condiciones climáticas en entornos exteriores convencionales y hostiles.
Transmisión sin interferencias y sin pérdidas:El cableado con particiones independientes separa los circuitos de alimentación de los circuitos de datos, eliminando la interferencia electromagnética causada por la alta corriente. Evita eficazmente el retraso de la señal, la pérdida de datos y el parpadeo del equipo, garantizando una transmisión precisa y estable de los datos de control y las señales de retroalimentación.
Instalación rápida sin herramientas:Adopta la clásica estructura de autobloqueo sin roscas de la serie M19. Conectar y bloquear al instante sin herramientas, ahorrando tiempo de instalación y mantenimiento para operaciones en exteriores y a gran altitud. El diseño de bloqueo reforzado es antivibración y antiaflojamiento para una conexión estable a largo plazo.

Características principales

Sistema de liberación rápida de empuje para una fácil operación
Múltiples configuraciones de núcleos: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
Combinaciones de alimentación-señal: 3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines
Opciones solo de señal: 6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines
Versiones de montaje en campo disponibles: opciones de cable a cable y de cable a placa
Clasificación de corriente de 20A para operación a largo plazo
Servicios de ensamblaje de cables admitidos con opciones de personalización
Servicios OEM/ODM bienvenidos

Especificaciones técnicas

Sistema de conector	Cable a placa
Sellable	Sí
Conector y terminales de contacto a	Cable
Tipo de conector circular	Enchufe, Receptáculo
Material de la carcasa	PA66
Número de polos	3+9
Clasificación de corriente	15A+5A máx.
Clasificación de voltaje	600VAC máx.
Voltaje de durabilidad	2500VAC @ 60 s
Rango de temperatura de operación	-40°C a 105°C
Clasificación de protección IP	IP67
Clasificación de durabilidad	250-251 ciclos
Clasificación de inflamabilidad UL	UL 94V-0

Industrias de aplicación

Equipos de comunicaciones
Máquinas de codificación de productos y sistemas de inyección de tinta
Equipos de codificación de productos de inventario
Equipos de inyección de tinta industrial
Sistemas de energía solar
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Maquinaria pesada

Dimensión de producción

Detalles técnicos

Preguntas frecuentes

¿Qué es el voltaje nominal?

El voltaje nominal, también conocido como voltaje de operación, depende principalmente del material de aislamiento del conector y del espaciado entre los puntos de contacto. Algunos componentes o dispositivos pueden no funcionar correctamente cuando se operan por debajo de sus especificaciones de voltaje nominal.

¿Es usted una fábrica o una empresa comercial?

Somos una fábrica. Ubicada en el Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China

¿Sus productos están certificados? ¿Qué certificaciones tienen?

Todos nuestros productos están certificados por RoHS, CE y otras normas internacionales. Se pueden proporcionar certificaciones específicas (por ejemplo, FCC, UL) a petición, según su mercado objetivo.
