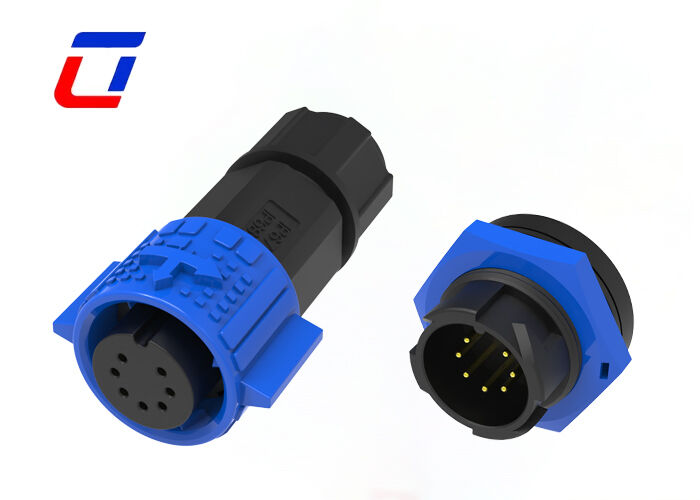

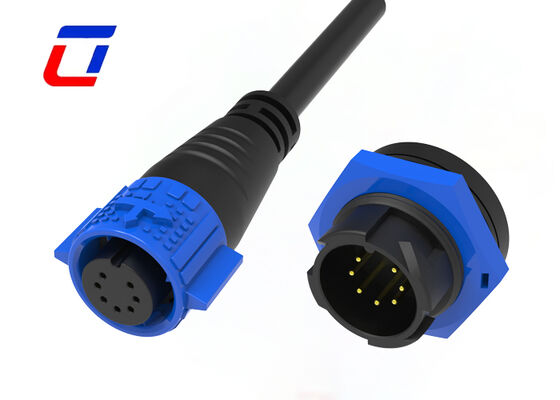

Name: Conector impermeable M19 de plástico de 300V 5A y 7 pines, conector de datos macho y hembra para placa
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos Conector impermeable del LED

Conector impermeable M19 de plástico de 300V 5A y 7 pines, conector de datos macho y hembra para placa

Datos del producto:

Lugar de origen:	Shénzhen, China
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union,
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

Nombre:	Conector de datos de 7 pines	Tensión nominal:	300V
Clasificación actual:	5A	Tipo de conector:	alambre a subir
Material:	Nylon y latón chapado en oro.	Color:	Azul
Resaltar:	Conector impermeable de 300V 5A , Conector de cable M19 de 7 pines , Conector de placa de datos impermeable

Conector Impermeable M19 de Plástico Macho y Hembra de 7 Pines para Datos a Placa de 300V 5A

Descripción Rápida

El conector impermeable Ulinkcon M19 de 7 pines para cable a placa está desarrollado profesionalmente para la transmisión de señales de datos de bajo voltaje. Con una resistencia de voltaje nominal de 300V y una corriente de 5A, adopta una estructura de acoplamiento macho y hembra totalmente de plástico con características de conexión de señal ligera y precisa. A diferencia de los conectores de alimentación de alta corriente, se centra en el acoplamiento de señales entre los cables externos del equipo y las placas base internas, ofreciendo una conexión confiable, impermeable, a prueba de polvo y de alta precisión para el control industrial y dispositivos inteligentes de exterior.

Transmisión de Señal de Precisión de 7 PinesEl diseño ordenado de 7 pines está especialmente diseñado para la transmisión de señales de bajo voltaje multicanal sin pines de alimentación redundantes. El espaciado preciso de los pines garantiza la recolección y transmisión estables de las instrucciones del equipo y la retroalimentación de datos, logrando una salida de múltiples señales síncronas y simplificando el diseño del cableado interno.
Resistencia a Alto Voltaje de 300V y Carga Estable de 5ACon una excelente resistencia de aislamiento de voltaje de 300V y una corriente nominal de 5A, cumple perfectamente los requisitos de funcionamiento de los circuitos de señal de bajo voltaje y los circuitos de alimentación auxiliares. Previene eficazmente la ruptura de alto voltaje, las fugas eléctricas y los cortocircuitos, garantizando la operación segura a largo plazo del equipo.
Diseño Profesional de Acoplamiento Cable a PlacaAdopta una estructura estándar macho y hembra de cable a placa, compatible con cableado de cable por un lado y soldadura/conexión a placa de PCB por el otro. Se integra perfectamente con la integración de la placa base del equipo, adecuado para el ensamblaje automatizado y el cableado modular con alta precisión de ajuste.
Cuerpo Aislante Ligero Totalmente de PlásticoFabricado con plástico aislante de alta resistencia sin partes metálicas expuestas, con aislamiento superior y resistencia al voltaje. El diseño ligero evita cargas adicionales en el equipo, es anticolisión y antideformación, ideal para instalación empotrada y espacios de trabajo estrechos.
Rendimiento Efectivo Impermeable y a Prueba de PolvoEquipado con juntas de sellado personalizadas de alta elasticidad para un ajuste hermético. Bloquea eficazmente la intrusión de polvo, salpicaduras de agua y humedad, protegiendo los circuitos internos y externos del equipo de contactos deficientes y desconexiones de señal causadas por la humedad y la acumulación de polvo.
Bloqueo Antimisplug y AntivibraciónLa estructura de posicionamiento macho-hembra a prueba de fallos incorporada evita la inserción inversa y errónea. El diseño de bloqueo a presión asegura una conexión hermética contra vibraciones y fuerzas de tracción leves, manteniendo una conducción de señal continua y estable durante el funcionamiento del equipo.
Amplia Compatibilidad y Estricto Control de Calidad de FábricaAmpliamente aplicado en dispositivos inteligentes de exterior, instrumentos industriales, equipos de iluminación LED mini, sensores de seguridad y módulos de hogar inteligente. Todos los conectores pasan estrictas pruebas de resistencia de voltaje, continuidad, rendimiento impermeable y durabilidad de conexión, soportando producción en masa estable y pedidos personalizados.

Características Principales

Sistema de liberación rápida por empuje
Opciones multiconector: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines para combinación de señal de alimentación
6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines disponibles para señal
Versión de ensamblaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 5A para trabajo prolongado
Servicio de ensamblaje de cables admitido, bienvenido a personalizar
OEM/ODM bienvenido

Industrias de Aplicación

Luces de Crecimiento
Aplicación de Comunicaciones
máquinas de codificación de productos
codificación de inventario de productos
sistemas de inyección de tinta
Sistema Solar
equipos de inyección de tinta industrial
Equipos de energía eléctrica
Equipos de laboratorio forense y patología
Equipos de comunicaciones
Maquinaria pesada

Parámetros Eléctricos
Número de Polos	7 pines
Corriente Nominal	5A máx.
Voltaje Nominal	300VAC máx.
Voltaje de Durabilidad	1500VAC @ 60 s.

Parámetros Técnicos
Resistencia de Contacto	10 mΩ máx.
Estructura de Aislamiento	500 MΩ a 500VDC
Temperatura de Operación	-40°C ~ +105°C
Clase IP	IP67 (1m / 30min) cuando está acoplado
Material del Molde	PA66
Material del Contacto/Terminal	Latón Chapado en Oro
Material del Sello	Silicona

Parámetros de Operación
Voltaje Nominal	300VAC máx.
Corriente Nominal	5A máx.
Diámetro Exterior Mínimo del Cable	3.0mm ~ 6.0mm
Diámetro Exterior Máximo del Cable	8.0mm ~ 10.0mm
Área Máxima de Sección Transversal del Cable	0.5mm² ~ 2.5mm²

Esquema de Diseño

Preguntas Frecuentes

1. P: ¿Son una fábrica o una empresa comercial?
R: Somos una fábrica. Ubicada en el Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China

2. P: ¿Cómo comprar sus productos?
R: Debe hacer lo siguiente:
* Confirmar la Corriente Nominal y el Número de Contactos
* Confirmar el estilo de ensamblaje
* Confirmar el calibre del cable
* Confirmar la longitud y el material del cable.

3. P: ¿Cómo garantizan la calidad del producto?

R: Implementamos un estricto control de calidad durante todo el proceso de producción: inspección de materias primas, pruebas en línea e inspección final por muestreo. Todos los productos vienen con una garantía de 12 meses contra defectos de fabricación.

4. P: ¿Cuántos materiales pueden proporcionar?
R: Hay algunos materiales diferentes para el conector y el cable, generalmente usamos material de PVC/Nylon para producir el conector, material de PVC/Caucho/Silicona se usó en el cable. Por supuesto, también podemos elegir el material según sus requisitos.
