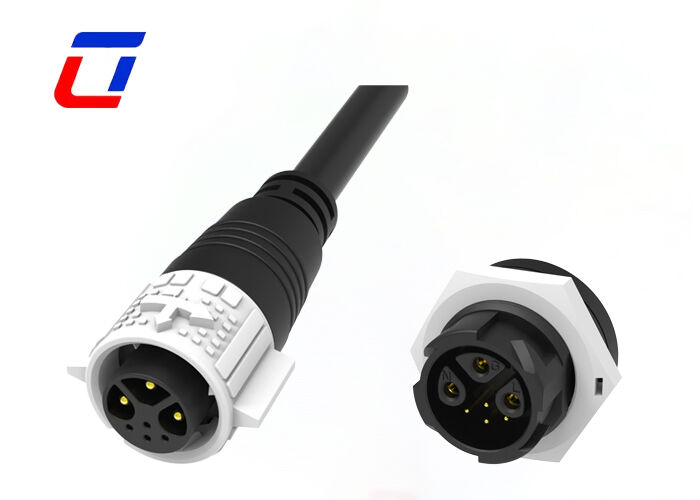

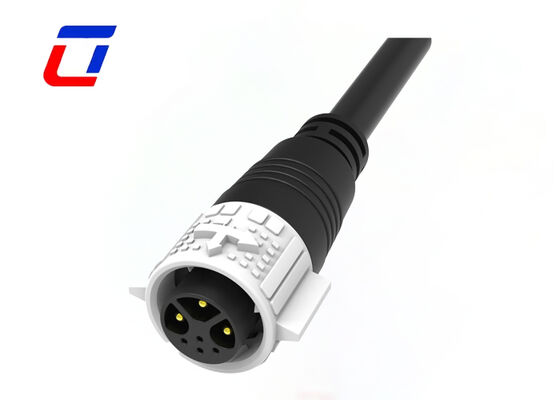

Name: Conectores multipin impermeables de 15A+5A, 3+4 pines, conector de cable a placa con bloqueo a presión M19
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Negociable USD
Availability: InStock

Inicio Productos Pin Connectors Waterproof multi

Conectores multipin impermeables de 15A+5A, 3+4 pines, conector de cable a placa con bloqueo a presión M19

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

ALFILER:	3+4 pines	Clasificación actual:	15+5A
Tensión nominal:	300V	Material:	PA66
Nivel de protección:	IP67	Clasificación resistente al fuego:	UL94-V0
Resaltar:	15Un conector de varios pines resistente al agua , Conector de bloqueo a presión M19 de 5A , Conector de cable a placa de 3+4 pines

Conectores multipin impermeables de 15A+5A, 3+4 pines, bloqueo push M19, cable a placa

Descripción del producto

Conector impermeable para exteriores M19, 3+4 pines, conector impermeable IP67, cable a placa

Descripción rápida

Diseño separado de alimentación y señal de 3+4 pinesLa configuración optimizada de 3+4 pines logra una integración funcional dual. 3 pines soportan una fuente de alimentación principal de alta potencia de 15A para la operación de carga del equipo, mientras que 4 pines independientes soportan la transmisión de señales de datos multicanal de 5A. Realiza una conexión de alimentación y señal de una sola pieza y simplifica enormemente el diseño del cableado a bordo.
Clasificación de corriente dual para operación de carga graduadaEl diseño de corriente dual de 15A de potencia y 5A de señal evita conflictos de corriente entre electricidad fuerte y débil. Previene eficazmente la salida de potencia inestable y el desorden de la señal causado por el impacto de la corriente, asegurando la operación continua segura y a largo plazo de equipos inteligentes.

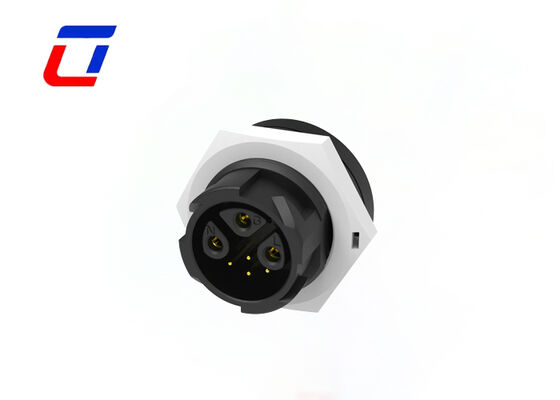

Estructura precisa de cable a placaAdopta un diseño de acoplamiento estándar de cable a placa para instalación directa en placa de PCB. El moldeo integrado del cable y el posicionamiento preciso del terminal de la placa aseguran un ensamblaje compacto y que ahorra espacio, perfectamente adecuado para la producción automatizada y el cableado interno de equipos modulares.
Conexión de bloqueo push fácil de usarEl mecanismo de autobloqueo de tipo push mejorado permite enchufar y desenchufar rápidamente sin herramientas. Operación más suave que los cierres a presión tradicionales, mejora la eficiencia para el ensamblaje masivo y el mantenimiento diario. El estado bloqueado permanece firme contra vibraciones y tensión leve sin desconexión.
Impermeable, a prueba de polvo y antiinterferenciasLas juntas de sellado de alta elasticidad integradas proporcionan una excelente protección para todo tipo de clima contra la lluvia, la humedad y el polvo. El aislamiento físico entre los circuitos de alimentación y señal protege contra interferencias electromagnéticas, evitando eficazmente el parpadeo de la luz, el retraso de la señal y la pérdida de datos.
Resistencia a la intemperie industrial y amplia aplicaciónLa carcasa aislante y resistente a la intemperie de alta resistencia, además de los pines conductores engrosados, garantizan resistencia a los rayos UV, resistencia a la temperatura y resistencia a la abrasión. Ampliamente aplicado en iluminación LED inteligente para exteriores, controladores industriales, módulos de seguridad y dispositivos de soporte de nueva energía, con pruebas de fábrica estrictas y capacidad de suministro masivo estable.

Características principales

Sistema de liberación rápida de bloqueo push
Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines para combinación de señal de alimentación
6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines para señal disponibles

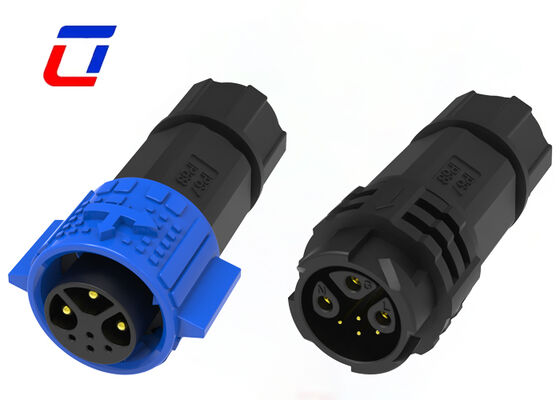

Versión de ensamblaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20A para trabajo a largo plazo
Servicio de ensamblaje de cables admitido
OEM/ODM bienvenido

Especificaciones técnicas

Parámetros eléctricos
Número de polos	3+4 pines
Clasificación de corriente	20A máx.
Clasificación de voltaje	300VAC máx.
Voltaje de durabilidad	1500VAC @ 60 s.
Parámetros técnicos
Resistencia de contacto	10 mΩ máx.
Estructura de aislamiento	500 MΩ a 500VDC
Temperatura de operación	-40°C ~ +105°C
Clase IP	IP67 (1m / 30min) cuando está acoplado
Material del molde	PA66
Material del contacto/terminal	Latón chapado en oro
Material del sello	Silicona

Industrias de aplicación

Luces de crecimiento
Aplicación de comunicaciones
Máquinas de codificación de productos
Codificación de productos de inventario
Sistemas de inyección de tinta
Sistema solar
Equipos de inyección de tinta industrial
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicaciones
Maquinaria pesada

Parámetros de operación

Clasificación de voltaje	600VAC máx.
Clasificación de corriente	20A máx.
Tamaño mínimo del cable OD	3.0mm ~ 6.0mm
Tamaño máximo del cable OD	8.0mm ~ 10.0mm
Área de sección transversal máxima del cable	0.5mm² ~ 2.5mm²

Boceto de diseño

Preguntas frecuentes

P: ¿Son una fábrica o una empresa comercial?

R: Somos una fábrica. Ubicada en el Parque Industrial Ulinkcon, Distrito de Bao'an, Shenzhen, China

P: ¿Quién es responsable del despacho de aduanas? ¿Proporcionan los documentos necesarios?

R: Proporcionaremos documentos completos para el despacho de aduanas (factura comercial, lista de empaque, conocimiento de embarque, informes de certificación). Las tarifas y aranceles de despacho de aduanas corren a cargo del comprador (términos EXW/FOB). Podemos ayudar con la preparación de documentos si es necesario.

P: ¿Admiten la personalización de productos?

R: Sí, la personalización está disponible para especificaciones, colores, logotipos y embalajes. Por favor, proporcione sus requisitos detallados y le cotizaremos en consecuencia con un proceso de confirmación de muestra.
