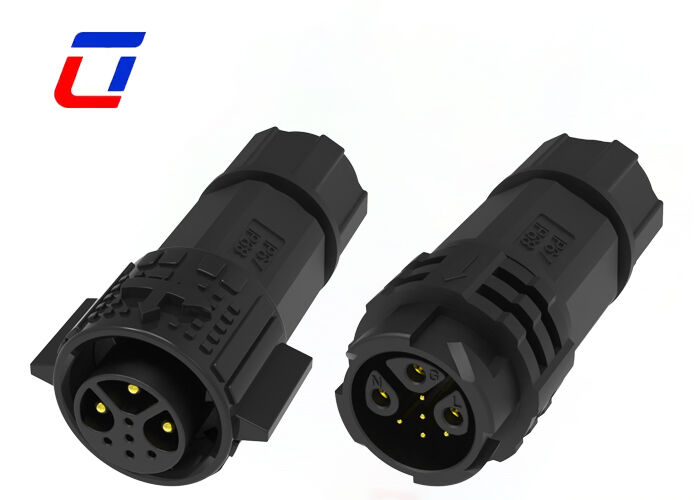

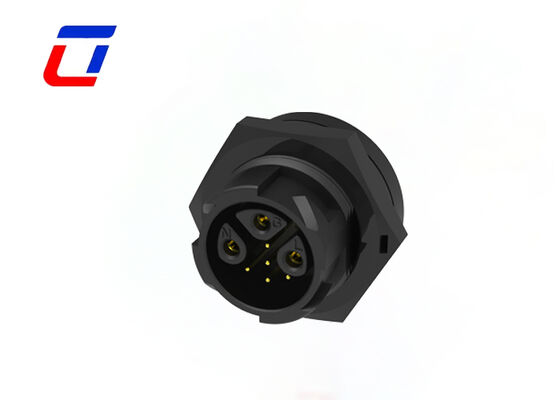

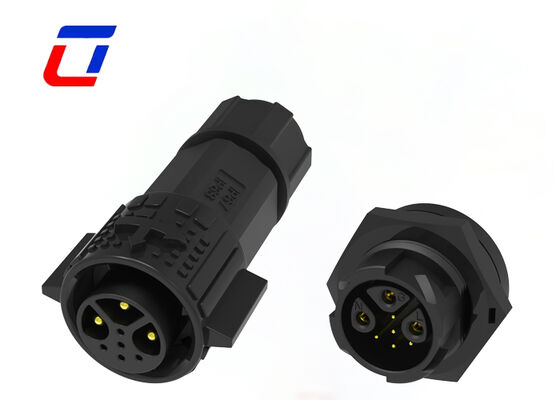

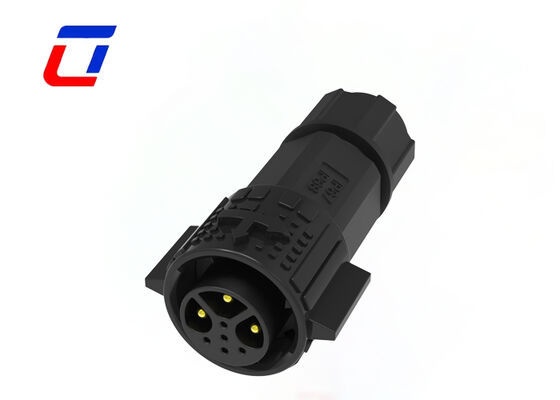

Name: Conectores circulares de plástico de 20 A M19 de 3+5 pines ODM conector de alimentación y datos impermeable IP67 de 300 V
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos Conector impermeable al aire libre

Conectores circulares de plástico de 20 A M19 de 3+5 pines ODM conector de alimentación y datos impermeable IP67 de 300 V

Datos del producto:

Lugar de origen:	Shénzhen, China
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	1.Bolsa de plástico; 2.Cartón; 3.Según los requisitos del cliente
Tiempo de entrega:	3~6 días laborables
Condiciones de pago:	T/T, D/P, L/C, D/A, Western Union,
Capacidad de la fuente:	100000 pares mensuales

Contacto

Descripción detallada del producto

ALFILER:	Alimentación y datos de 3+5 pines.	Clasificación actual:	20A máximo
Tensión nominal:	300V	Material:	Nylon
Nivel de protección:	IP67	Temperatura de funcionamiento:	UL94-V0
Resaltar:	Conector circular impermeable M19 , Conector de alimentación IP67 de 3+5 pines , Conector de datos de plástico de 20 A

Conector de alimentación y datos circular de plástico M19 ODM impermeable de 20 A, 300 V

Descripción del producto

El conector circular de plástico impermeable Ulinkcon M19 de 3+5 pines IP67 es un conector integrado de alimentación y señal compatible con ODM, con una clasificación de 300 V y una corriente graduada de 15 A + 5 A. Con un diseño profesional de 3+5 pines y una estructura circular completamente de plástico, logra un suministro de energía estable de alta corriente y transmisión de señales multicanal. Con protección IP67 para todo tipo de clima y una fuerte adaptabilidad ambiental, es una solución de conexión personalizable y rentable para proyectos de iluminación exterior, control industrial y equipos inteligentes.

Diseño integrado de alimentación y señal de 3+5 pines:Adopta la configuración estándar de la industria de 3+5 pines para funciones duales. 3 pines soportan un suministro de energía de alta corriente de 15 A para la carga principal del equipo, mientras que 5 pines independientes se encargan de la transmisión de señales de bajo voltaje de 5 A. Integra circuitos de alimentación y señal en un solo conector, simplificando el cableado y optimizando la estructura de ensamblaje del equipo.
Carga graduada de 15 A + 5 A y aislamiento de 300 V:El diseño separado de corriente fuerte y débil se adapta con precisión a diferentes cargas de circuito y evita la diafonía de corriente. La resistencia a alto voltaje de 300 V resiste las fluctuaciones de voltaje exterior y los impactos de sobretensión, evitando eficazmente fugas eléctricas, cortocircuitos y averías para garantizar un funcionamiento seguro a largo plazo del equipo.
Soporte profesional de personalización ODM:Como fabricante profesional, ofrecemos servicios completos de personalización ODM, incluida la definición de pines, la especificación del cable, la longitud del cable, el color de la carcasa y el ajuste estructural. Las soluciones personalizables se adaptan a equipos no estándar y proyectos de ingeniería personalizados con mayor flexibilidad que los conectores universales ordinarios.
Estructura circular ligera completamente de plástico:Adopta una carcasa circular de plástico aislante de alta resistencia sin partes metálicas expuestas. Presenta aislamiento seguro, diseño ligero, resistencia al impacto y resistencia a la deformación, adecuado para acoplamiento de equipos externos y espacios de instalación estrechos, mejorando la seguridad general y la apariencia del equipo.
Rendimiento impermeable y a prueba de polvo IP67 para todo tipo de clima:Equipado con juntas de sellado elásticas de alta precisión para un ajuste perfecto y una excelente estanqueidad de la cavidad. Bloquea eficazmente las salpicaduras de lluvia, la humedad, el polvo y la arena, manteniendo un rendimiento de conexión estable en entornos de trabajo exteriores hostiles para todo tipo de clima.
Antiinterferencias y durabilidad industrial:Los circuitos de alimentación y señal físicamente aislados eliminan la interferencia electromagnética, evitando retrasos en la señal, distorsión de datos y parpadeo de luz. La carcasa resistente a los rayos UV, a la temperatura y al envejecimiento, además de los pines resistentes a la corrosión, garantizan una larga vida útil en exteriores. Se ofrecen pruebas estrictas en fábrica y entrega masiva personalizada.

Especificaciones eléctricas

Parámetro	Especificación
Número de polos	3+5 pines
Corriente nominal	15A +5A máx.
Tensión nominal	300 VCA máx.
Rigidez dieléctrica	1500 VCA @ 60 s

Especificaciones técnicas

Parámetro	Especificación
Resistencia de contacto	10 mΩ máx.
Resistencia de aislamiento	500 MΩ a 500 VCC
Temperatura de funcionamiento	-40 °C a +105 °C
Clasificación IP	IP67 (1 m / 30 min) cuando está acoplado
Material del molde	PA66
Material del contacto/terminal	Latón chapado en oro
Material del sello	Silicona

Parámetros de operación

Parámetro	Especificación
Tensión nominal	300 VCA máx.
Corriente nominal	20A máx.
Diámetro exterior del cable (mín.)	3,0 mm - 6,0 mm
Diámetro exterior del cable (máx.)	8,0 mm - 10,0 mm
Sección transversal máxima del cable	0,5 mm² - 2,5 mm²

Opciones de configuración

Sistema de liberación rápida de bloqueo a presión
Múltiples opciones de núcleos: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
Combinaciones de alimentación y señal: 3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines y 2+20 pines
Opciones de señal: 6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines y 18 pines
Versiones de ensamblaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20 A para funcionamiento continuo
Servicio de ensamblaje de cables admitido con opciones personalizadas
Servicios OEM/ODM disponibles

Industrias de aplicación

Luces de crecimiento
Equipos de comunicaciones
Máquinas de codificación de productos
Sistemas de codificación de productos de inventario
Sistemas de inyección de tinta
Sistemas solares
Equipos industriales de inyección de tinta
Equipos de energía eléctrica
Equipos de laboratorio forense y patología
Maquinaria pesada

Diseño de producto

Preguntas frecuentes

P: ¿Es usted una fábrica o una empresa comercial?

R: Somos una fábrica ubicada en el Parque Industrial Ulinkcon, distrito de Bao'an, Shenzhen, China.

P: ¿Cómo puedo obtener muestras?

R: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede informarme su número de mensajería y su dirección detallada, luego puedo enviarle la muestra de inmediato.

P: ¿Cómo rastrear mi envío?

R: Una vez que los productos sean enviados, le enviaremos el número de seguimiento y el enlace de la plataforma logística. Puede rastrear el estado en tiempo real en línea o ponerse en contacto con nuestro equipo para obtener actualizaciones.
