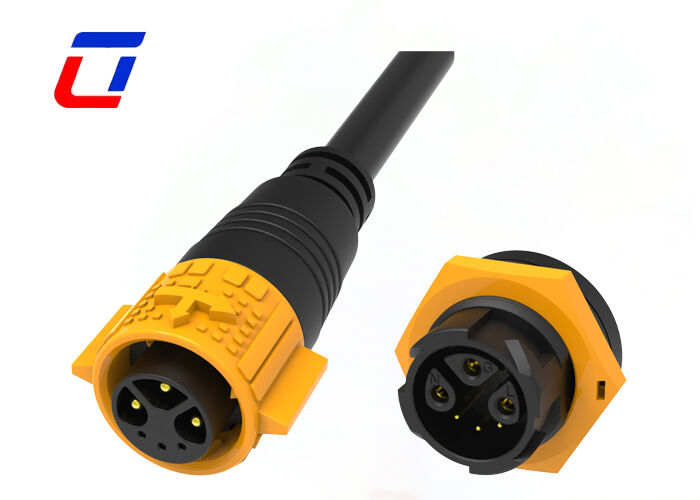

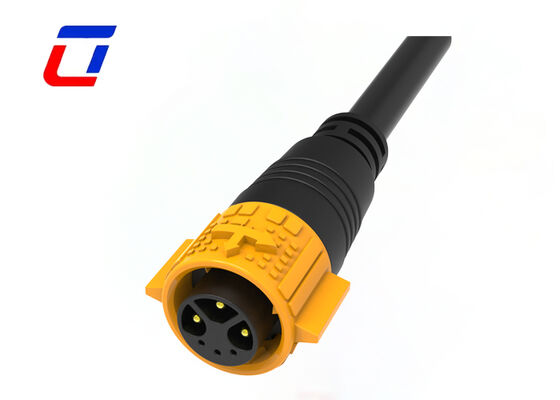

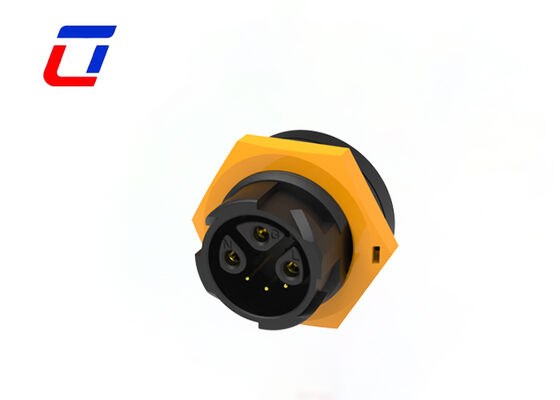

Name: M19 3+3 Pin Plug Socket Connector 15+5A Push Lock Multi Pin Connectors A prueba de agua
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Inicio Productos Zócalo impermeable del enchufe

M19 3+3 Pin Plug Socket Connector 15+5A Push Lock Multi Pin Connectors A prueba de agua

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M19

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, , L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:	3+3PIN	Clasificación impermeable:	IP67
Actual:	15A+5A	Rango de temperatura:	-40℃~+105℃
Clasificación resistente al fuego:	UL94-V0	material de contacto:	Latón chapado en oro
Resaltar:	Conector de enchufe impermeable M19 , Conector de bloqueo de empuje de 3+3 pines , Conector de varios pines de 15+5A

Conector de enchufe y toma de 300V M19 3+3 pines, conectores multipin de bloqueo a presión de 15+5A, impermeables

Descripción del producto

El conector de enchufe y toma impermeable de bloqueo a presión Ulinkcon M19 3+3 pines presenta un diseño profesional de partición de 3+3 pines, que integra suministro de energía de alta corriente de 15A y transmisión de señal de bajo voltaje de 5A. Adoptando una estructura de bloqueo a presión sin herramientas y un acoplamiento estándar de enchufe y toma macho-hembra, logra una operación estable de energía y doble señal con un excelente rendimiento a prueba de agua. Es un conector versátil y rentable para iluminación exterior, control inteligente y equipos exteriores medianos y pequeños.

Diseño de doble función de 3+3 pines:El diseño equilibrado de 3+3 pines permite la transmisión independiente de energía y señal. 3 pines soportan el suministro de energía de alta corriente de 15A para la carga principal del equipo, mientras que los otros 3 pines se encargan de la transmisión de señal de bajo voltaje de 5A para datos de control, sensores y comunicación. Integra funciones duales en un solo conector para simplificar la estructura de cableado en sitio.
Estabilidad de carga graduada de 15A+5A:Los circuitos de corriente fuerte y débil físicamente separados evitan la interferencia electromagnética y la diafonía de corriente. Previene eficazmente el parpadeo de la luz, el desorden de la señal y el suministro de energía inestable. El diseño de corriente graduada se adapta a las condiciones de operación de equipos convencionales con baja pérdida de potencia y seguridad operativa a largo plazo.
Estructura de bloqueo a presión y enchufe-toma estándar:El diseño mejorado de autobloqueo de tipo pulsador sin herramientas permite enchufar y desenchufar suavemente con un efecto de bloqueo más firme que los cierres a presión tradicionales. El acoplamiento estándar de enchufe y toma macho y hembra garantiza una alta compatibilidad y una alineación precisa. La estructura antivibración y antiaflojamiento garantiza una conexión continua durante la operación del equipo.
Impermeabilidad para todo tipo de clima y durabilidad industrial:Las juntas de sellado de alta elasticidad integradas forman una cavidad completamente cerrada para resistir la lluvia, la humedad, el polvo y la arena para aplicaciones exteriores en todo tipo de clima. El material industrial resistente a los rayos UV, a la temperatura y al envejecimiento garantiza una excelente resistencia a la intemperie, perfectamente adecuado para proyectos de ingeniería exteriores a largo plazo.

Características principales

Sistema de liberación rápida de bloqueo a presión para una fácil instalación
Múltiples configuraciones de núcleos: 2 pines, 3 pines, 4 pines, 5 pines para alimentación
Opciones combinadas de alimentación/señal: 3+2 pines, 3+3 pines, 3+4 pines, 3+5 pines, 3+9 pines, 2+20 pines
Opciones solo de señal: 6 pines, 7 pines, 8 pines, 9 pines, 10 pines, 11 pines, 12 pines, 14 pines, 16 pines, 18 pines
Versiones de ensamblaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20A para operación continua
Servicio de ensamblaje de cables y soporte OEM/ODM disponible

Especificaciones técnicas

Características del tipo de producto	Cable a cable, sellable, carcasa de plástico, kit de conector
Características de configuración	3+3 pines (3 de alimentación, 3 de señal), contactos precargados
Características eléctricas	Voltaje de operación máximo de 600V AC/DC, corriente de contacto máxima de 15A +5A
Características del cuerpo	Material de la carcasa PA66, termoplástico de bajo riesgo de incendio, clasificación IP67
Características de contacto	Tipo de contacto pin-zócalo
Accesorio mecánico	Montaje en cable, alineación con llave, retención de acoplamiento
Dimensiones	Tamaño del cable: 20AWG, 18AWG, 16AWG, 14AWG
Condiciones de uso	Temperatura de operación: -40°C a 105°C, sellado de agua/polvo IP67
Estándares de la industria	Clasificación de inflamabilidad UL 94V-0

Industrias de aplicación

Equipos de comunicaciones
Máquinas de codificación de productos
Sistemas de codificación de productos de inventario
Sistemas de inyección de tinta
Sistemas de energía solar
Equipos industriales de inyección de tinta
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Maquinaria pesada

Dimensiones de producción

Detalles técnicos

Preguntas frecuentes

P1: ¿Cuál es el voltaje nominal?

R1: El voltaje nominal, también conocido como voltaje de operación, depende principalmente del material aislante del conector utilizado y del espaciado entre los tamaños de los contactos. Algunos componentes o dispositivos pueden no funcionar correctamente cuando se operan por debajo de su voltaje nominal.

P2: ¿Quién es responsable del despacho de aduanas? ¿Proporcionan los documentos necesarios?

R2: Proporcionamos documentos completos para el despacho de aduanas, incluyendo factura comercial, lista de empaque, conocimiento de embarque e informes de certificación. Las tarifas y aranceles de despacho de aduanas son responsabilidad del comprador bajo los términos EXW/FOB. Podemos ayudar con la preparación de documentos según sea necesario.

P3: ¿Cómo garantizan la calidad del producto?
R3: Implementamos un estricto control de calidad durante todo el proceso de producción: inspección de materias primas, pruebas en línea e inspección final por muestreo. Todos los productos vienen con una garantía de 12 meses contra defectos de fabricación.
